Handbuch IB-M2HSF-703
Montage

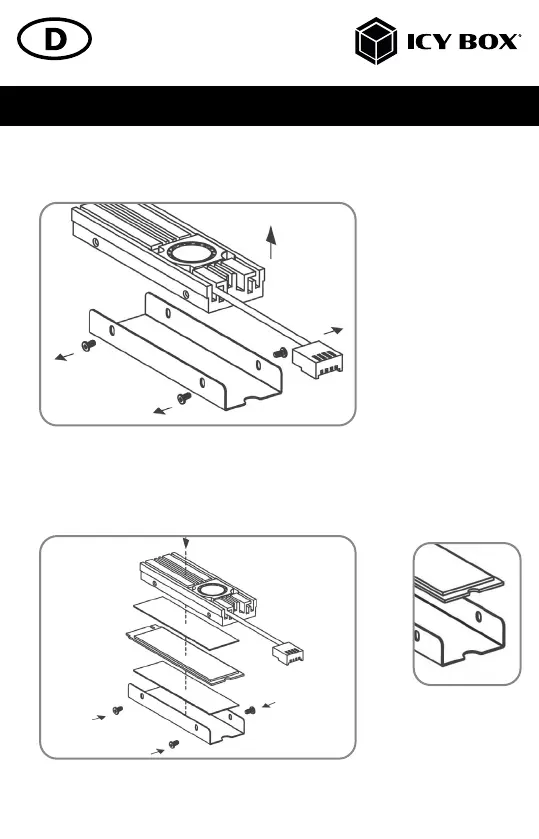

1. Lösen Sie alle vier Schrauben der Konterplatte am Boden des Kühlkörpers.
2. Befestigen Sie beide Wärmeleitpads. Das erste Wärmeleitpad auf die Konterplatte und das zweite
Wärmeleitpad auf die Oberseite Ihrer M.2 SSD. Nun drücken Sie die SSD mitsamt dem Wärmeleitpad
auf der Oberseite vorsichtig auf die Konterplatte mit dem zweiten, bereits installierten, Wärmeleitpad.
Dann drücken Sie vorsichtig die Konterplatte mit SSD an den Hauptkühlkörper und fixieren diese mit den
vier Schrauben.
Hinweis: Achten Sie darauf, dass die Kontakte der M.2 SSD über die Konterplatte hinausragen. Achten Sie
außerdem darauf, dass bei der Installation einer 22x 80 mm M.2 SSD, M.2 SSD und Konterplatte gleich
ausgerichtet sind (Kerbe am Ende).
Hinweis
Handbuch IB-M2HSF-703
