Fonction Plage Résolution Précision
VOLTS C.C. 200,0 mV 0,1 mV ± (0,5% +1)
2000 mV 1 mV ± (0,5% +1)
20,00 V 0,01 V ± (0,5% +1)
200.,0 V 0,1 V ± (0,5% +1)
600 V 1 V ± (0,5 % +1)
Pour mesurer la résistance :
La résistance se mesure en Ohms.
1. Couper l'alimentation du circuit ou de dispositif à mesurer
et décharger tous les condensateurs avant de procéder à la
mesure.
2. Enficher les conducteurs d'essai dans les entrées du multi-
mètre de la façon indiquée sur le schéma suivant.
3. Sélectionner la bonne plage dans la fonction Ω du multi-
mètre.
4. Mesurer la résistance. Si besoin est, effectuer la multiplica-
tion nécessaire pour obtenir la résistance réelle
4.1 Guide de plage pour les Ohms (Ω):
200 = Le multimètre indique la résistance réelle
2K = Multiplier la lecture d'affichage du multimètre
par 1.000 pour obtenir la résistance réelle.
20K = Multiplier la lecture d'affichage du multimètre
par 1.000 pour obtenir la résistance réelle.
200K = Multiplier la lecture d'affichage du multimètre
par 1.000 pour obtenir la résistance réelle.
2M = Multiplier la lecture d'affichage du multi-
mètre par 1.000.000 pour obtenir la résis-
tance réelle.
200 M= Multiplier la lecture d'affichage du multi-
mètre par 1 000 000 pour obtenir la résis-
tance réelle.
5. Le multimètre affiche la résistance totale sur tous les
trajets possibles entre les pointes de sonde. Ces tra-
jets multiples peuvent entraîner des mesures qui ne
correspondent pas à la valeur en ohms indiquée par
le code couleur de la résistance.

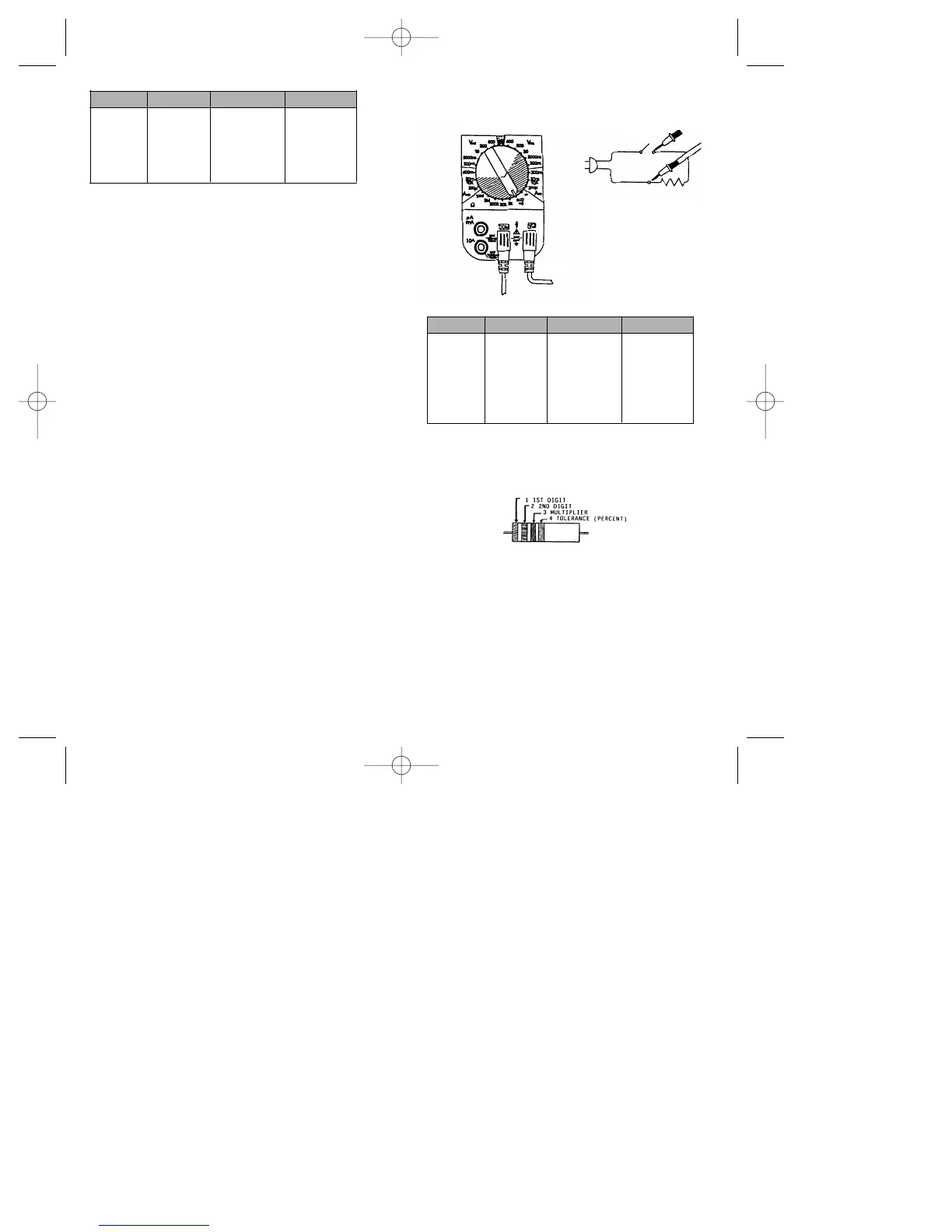

Résistance (Ohms)
Configuration du multimètre : Connexion de circuit :
Fonction Plage Résolution Précision
Résistance 200,0 Ω 0,1 Ω ± (1,0 % + 4)
2,000 KΩ 0,001 KΩ ± (1,0 % + 4)
20,00 KΩ 0,01 KΩ ± (1,0 % + 4)
200,0 KΩ 0,1 KΩ ± (1,0 % + 4)
2,000 MΩ 0,001 MΩ ± (1,0 % + 4)
20,00 MΩ 0,01 MΩ ± (2,0 % + 4)
Déterminer les valeurs de résistance :
Pour déterminer la valeur d'une résistance, utiliser les bandes
de couleur figurant sur la résistance et la table ci-dessous.
Rouge
Noir
