Operación en general
El analizador de circuitos SureTest
®
demora sólo segundos en probar cada tomacorriente y
circuito bajo plena carga. Esta herramienta de prueba comprueba diversas condiciones del
cableado, que incluyen: corrección del cableado, inversión de polaridad y falta de tierra según
norma UL-1436. Un sencillo menú permite acceder a las mediciones de tensión de línea,
caída de tensión en condiciones de plena carga, tensión tierra-neutro e impedancias de línea.
La prueba de disyuntores diferenciales por falla de tierra (GFCI) se realiza por separado de
acuerdo con la norma UL-1436 e interrumpe el suministro eléctrico si está presente un GFCI
en funcionamiento.
El instrumento SureTest
®
con AFCI, Nº 61-165, prueba también dispositivos disyuntores
por falla de arco (AFCI) para asegurar que dichos dispositivos de protección de circuitos
hayan sido instalados correctamente. Esta prueba interrumpe el suministro eléctrico si hay
presente un AFCI en funcionamiento. La herramienta comprueba también las condiciones
de neutro compartido que originan disparos de AFCI injustificados.
Para mantener las precisiones indicadas durante el uso repetido, espere 20 segundos entre
inserciones para disipar adecuadamente cualquier acumulación de calor producida durante
la prueba bajo carga.

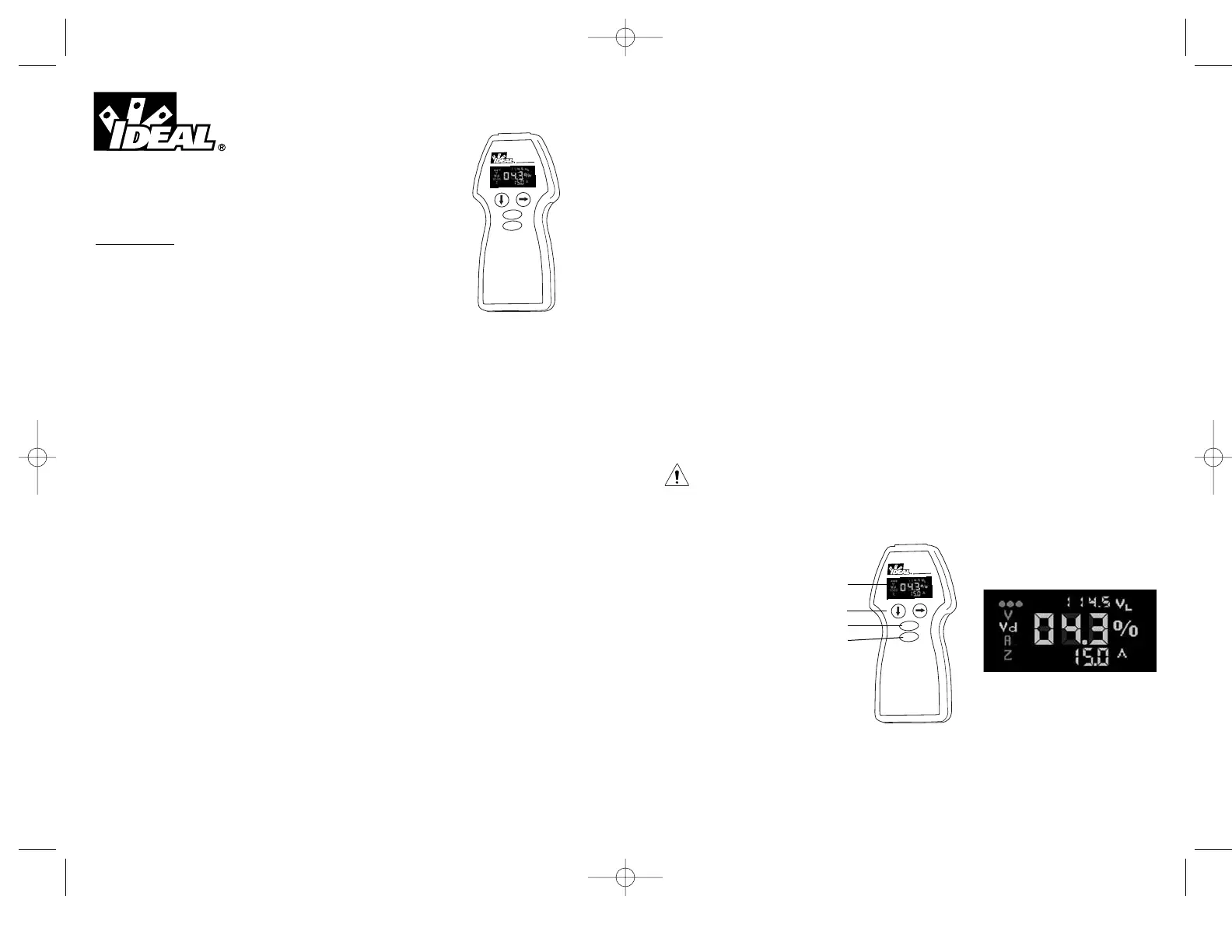

Analizador de circuitos
SureTest
®
1. Estructura de menús
2. Botones de navegación
3. Botón de prueba de GFCI
4. Botón de prueba de AFCI
17
Introducción
Gracias a su tecnología patentada, los analizadores de circuitos
SureTest
®
"ven a través de las paredes" para identificar problemas
de cableado que pueden causar riesgos de descarga eléctrica a las
personas, incendios o problemas en el funcionamiento de los
equipos. Los riesgos personales de descarga eléctrica se originan en conexiones a tierra
incorrectas, tierras falsas y/o ausencia de protección contra fallas de tierra. Los incendios
eléctricos se producen como consecuencias de fallas de arco y puntos de alta resistencia
que crean fuego en las conexiones del cableado del circuito. Finalmente, los problemas de
funcionamiento de los equipos surgen debido a la insuficiencia de la tensión disponible en
carga, una impedancia a tierra deficiente y una alta tensión de tierra a neutro. Como dato,
se estima que el 80% de los problemas de la calidad del suministro eléctrico se relacionan
con las fallas del cableado arriba indicadas.
Características del producto
• Valor eficaz verdadero
• Medición de caídas de tensión bajo cargas de 12, 15 y 20 A
• Medición de tensión: de línea, de tierra a neutro, valor pico y frecuencia
• Medición de impedancias de conductores vivos, neutros y de tierra
• Identificación del cableado correcto en receptáculos para tres conductores
• Identificación de tierras falsas
• Prueba de funcionamiento correcto de disyuntores diferenciales por falla de tierra (GFCI)
• Prueba de funcionamiento correcto de disyuntores por falla de arco (AFCI) (61-165)
• Verificaciones de neutros compartidos que producen disparos de AFCI injustificados
(61-165)
• Verificación de circuitos dedicados (con adaptador 61-176)
• Cordón de extensión de 1 pie (30 cm) y estuche de transporte incluidos
