IDROBASE Stella - Manutenzione Della Caldaia

27
Fig. 2
Fig. 1
Fig. 3
Fig. 4
A
SMONTAGGIO POMPA GASOLIO VERIFICA / SOSTITUZIONE GIUNTO
La pompa gasolio è accoppiata tramite un giunto in plastica al motore bruciatore. In caso di problemi
collegati al giunto di accoppiamento bisogna intervenire rimuovendo la pompa del gasolio per vericare
/ sostituire l’integrità del giunto.
Di seguito trovate le operazioni necessarie per la rimozione della pompa gasolio e verica dell’integrità del
giunto di accoppiamento.

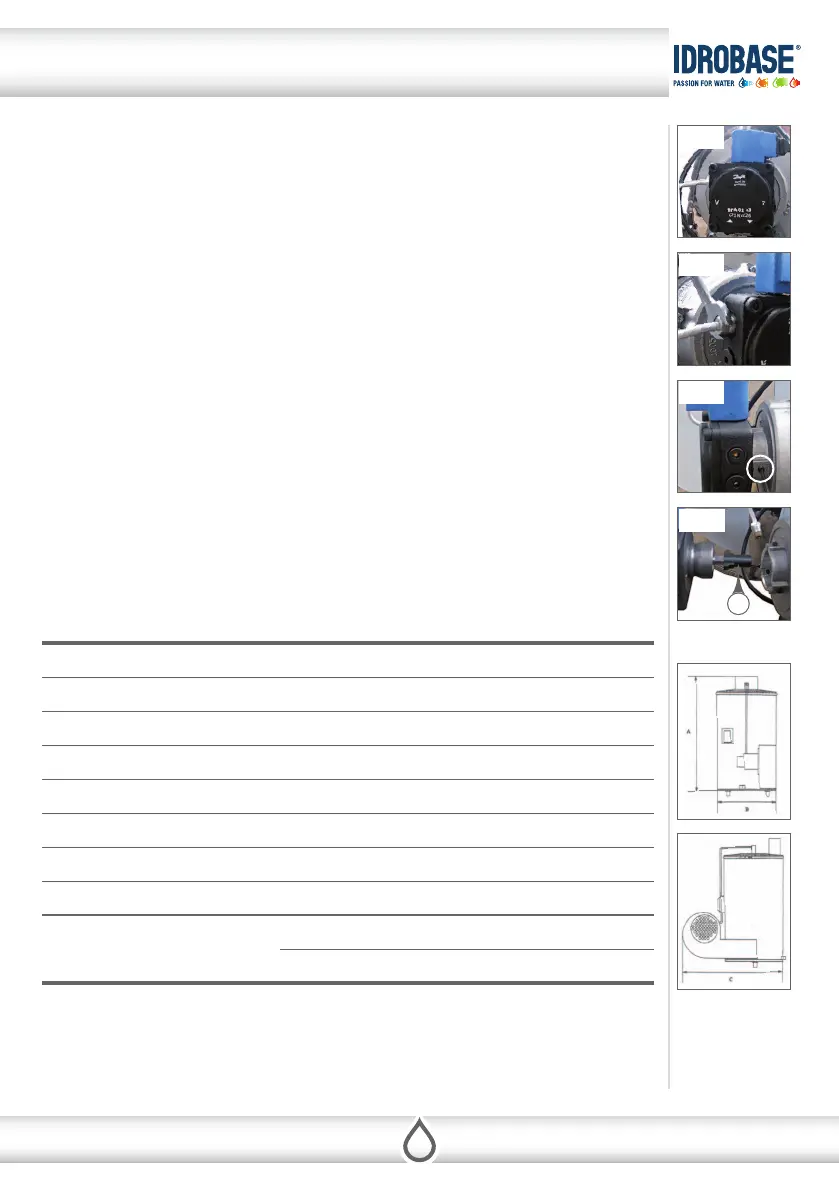

1. La g. 1 mostra la pompa gasolio accoppiata al motore del bruciatore come si presenta montata sulla
caldaia di una idropulitrice.
2. Svitare dal lato pompa (g. 2), con una chiave il tubo di mandata del gasolio.
3. Svitare con una chiave a brucola (g. 3) i tre grani di ssaggio che tengono unita la pompa del gasolio
al motore bruciatore.
4. Rimuovere la pompa del gasolio (g. 4) vericare che il giunto di accoppiamento (A) sia integro, in
caso contrario procedere alla sua sostituzione.
9.8 MANUTENZIONE CALDAIA
I modelli di caldaia verticale a secco, sono stati creati per soddisfare le più diverse esigenze nel campo delle
idropulitrici professionali.
Oltre a garantire standard di funzionamento, combustione e rendimento elevati, come del resto viene
ormai richiesto dal mercato e dalle normative, orono caratteristiche apprezzate dal cliente nale e cioè :
• Scarsa manutenzione;
• Tempi per portarsi in temperatura bassissimi;
• Scarsa fumosità nelle partenze e negli spegnimenti sin dai primi secondi di funzionamento.
CARATTERISTICHE TECNICHE
Modello
T 2000/2
Portata Acqua Consigliata
13-18 l/min
Ugello Gasolio max
1.50 gl/h
Consumo Gasolio
5,70 kg/h
Potenzialità termica teorica
58.000
Kcal/h
Rendimento max
90 %
Pressione max esercizio
220 bar
Peso
49 kg
Dimensioni
(mm)
A B
C
650 320
560
9  MANUTENZIONE
