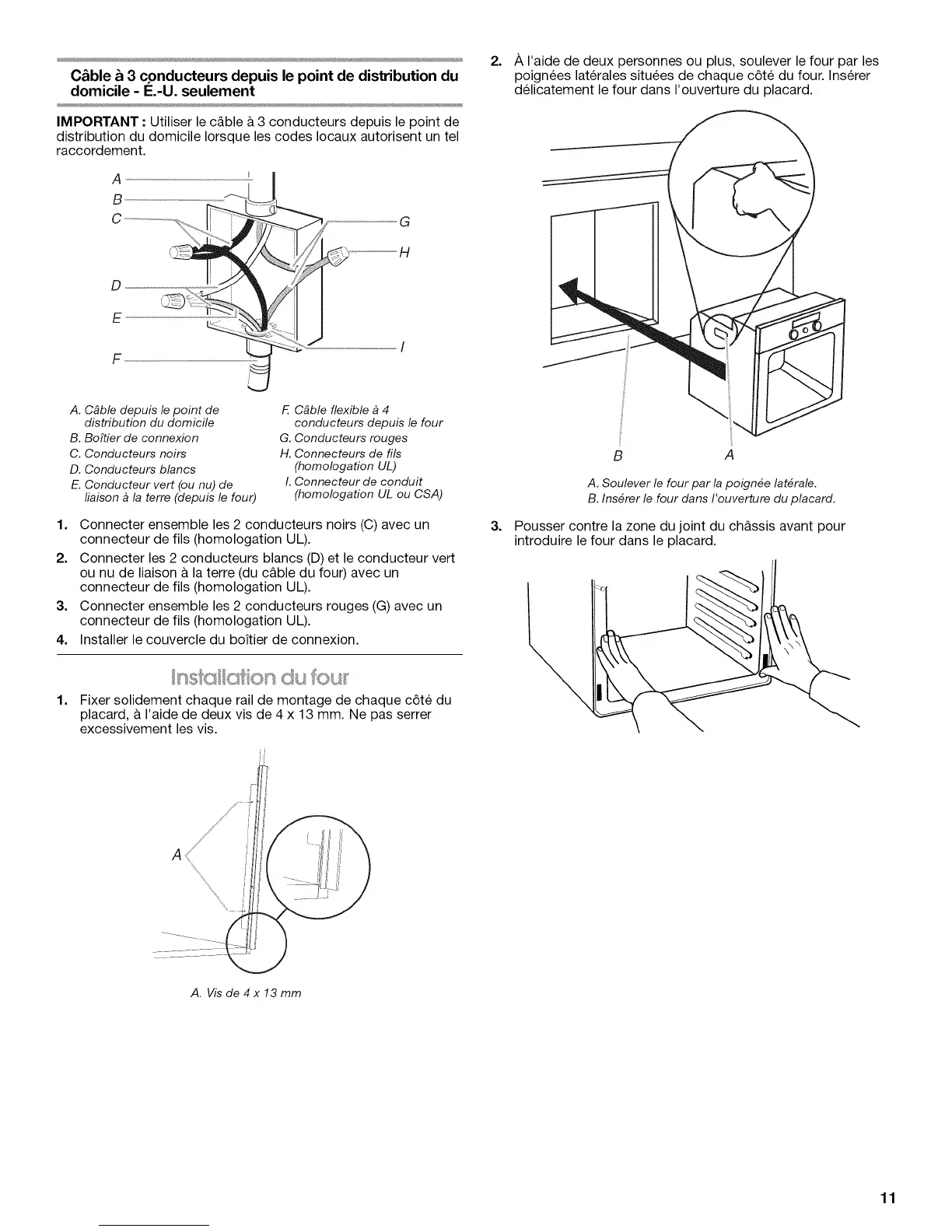

C&ble & 3 conducteurs depuis le point de distribution du
domicile - I_.-U. seulement
IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point de
distribution du domicile Iorsque les codes Iocaux autorisent un tel
raccordement.
A
B
D
E
F
G
A. Cable depuis le point de
distribution du domicile
B. BoTtier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison _ la terre (depuis le four)
F. Cable flexible _ 4
conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de ills
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de ills (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
ou nu de liaison & la terre (du c&ble du four) avec un
connecteur de ills (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de ills (homologation UL).
4. Installer le couvercle du boitier de connexion.
1.
Fixer solidement chaque rail de montage de chaque c6te du
placard, & I'aide de deux vis de 4 x 13 mm. Ne pas serrer
excessivement les vis.
2.
A I'aide de deux personnes ou plus, soulever le four par les
poignees laterales situ6es de chaque c6te du four. Inserer
delicatement le four dans I'ouverture du placard.
3.
B A
A. Soulever le four par la poign_e lat_rale.
B. InsUrer le four dans I'ouverture du placard.
Pousser contre la zone du joint du chassis avant pour
introduire le four dans le placard.
A. Vis de 4 x 13 mm
11
