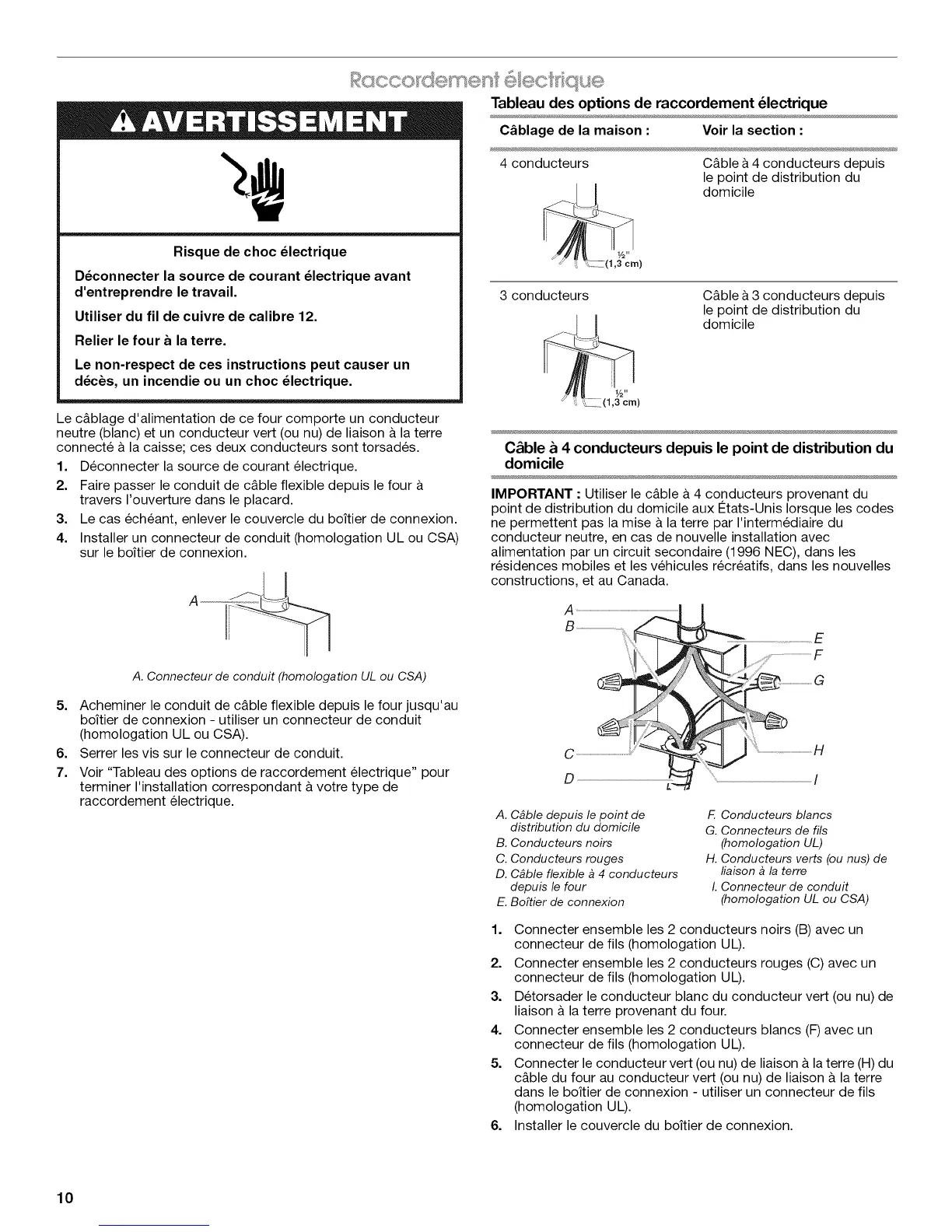

Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 12.
Relier le four a la terre.
Le non-respect de ces instructions peut causer un
d_cbs, un incendie ou un choc _lectrique.
Le c&blage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison & la terre
connecte a la caisse; ces deux conducteurs sont torsades.
1. Deconnecter la source de courant electrique.
2. Faire passer le conduit de c&ble flexible depuis le four
travers I'ouverture dans le placard.
3. Le cas ech6ant, enlever le couvercle du boitier de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boitier de connexion.
A. Connecteur de conduit (homologation UL ou CSA)
5=
6=
7.
Acheminer le conduit de c&ble flexible depuis le four jusqu'au
boitier de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
Serrer les vis sur le connecteur de conduit.
Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
Tableau des options de raccordement 61ectrique
C&blage de la maison :
Voir la section :
4 conducteurs C&ble & 4 conducteurs depuis
le point de distribution du
domicile
3 conducteurs
C&ble & 3 conducteurs depuis
le point de distribution du
domicile
C&ble & 4 conducteurs depuis le point de distribution du
domicile
IMPORTANT : Utiliser le c&ble & 4 conducteurs provenant du
point de distribution du domicile aux €:tats-Unis Iorsque les codes
ne permettent pas la mise & la terre par I'interm6diaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
residences mobiles et les vehicules recr6atifs, dans les nouvelles
constructions, et au Canada.
A. C_ble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. C_ble flexible _ 4 conducteurs
depuis le four
E. Boftier de connexion
F. Conducteurs blancs
G. Connecteurs de ills
(homologation UL)
H. Conducteurs verts (ou nus) de
liaison _ la terre
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ills (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ills (homologation UL).
3. Detorsader le conducteur blanc du conducteur vert (ou nu) de
liaison & la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de ills (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison & la terre (H) du
c&ble du four au conducteur vert (ou nu) de liaison & la terre
dans le boitier de connexion - utiliser un connecteur de ills
(homologation UL).
6. Installer le couvercle du boitier de connexion.
10
