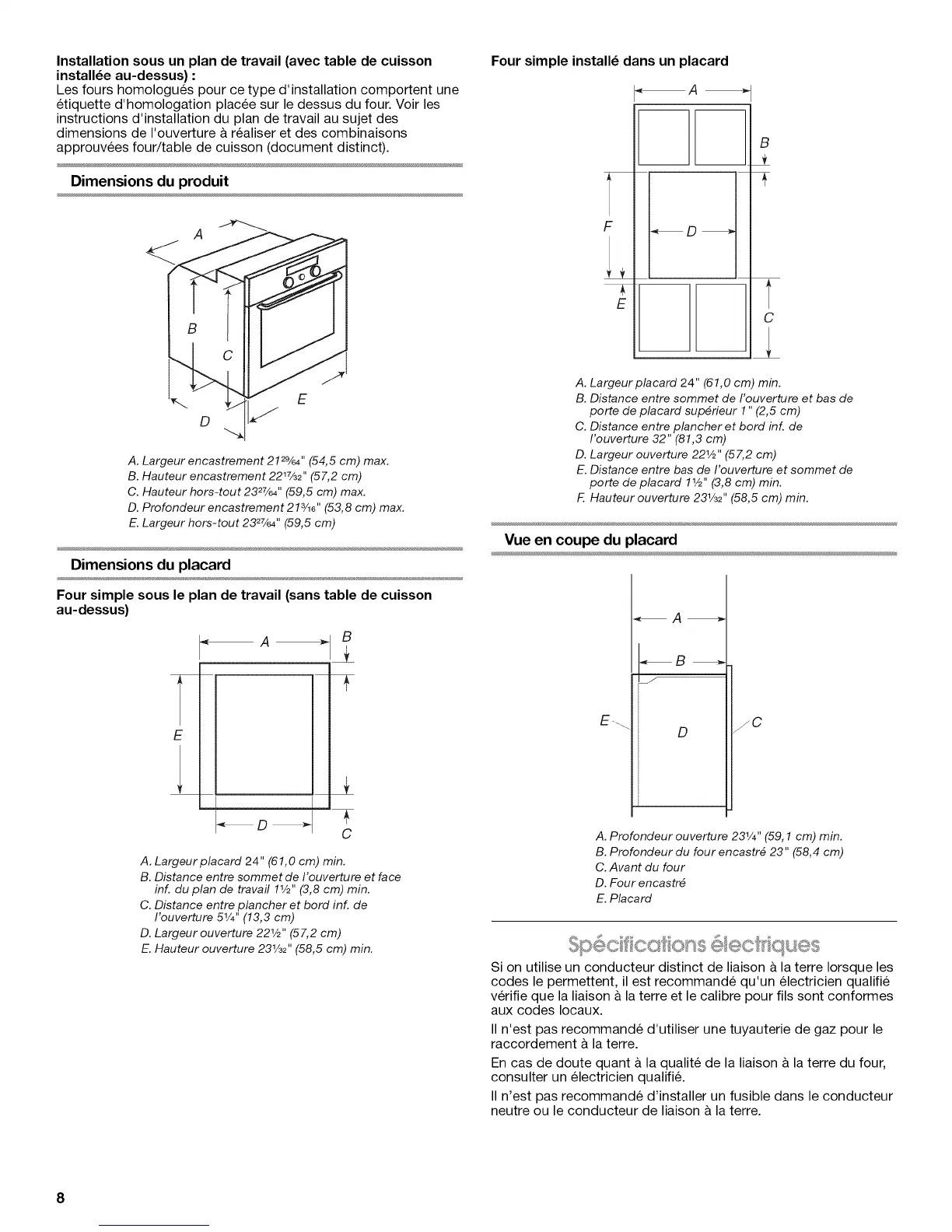

Installation sous un plan de travail (avec table de cuisson
install_e au-dessus) :
Les fours homologu6s pour ce type d'installation comportent une
etiquette d'homologation placee sur le dessus du four. Voir les
instructions d'installation du plan de travail au sujet des
dimensions de I'ouverture & realiser et des combinaisons
approuvees four/table de cuisson (document distinct).
Dimensions du produit
A
E
D
A. Largeur encastrement 212%4'' (54,5 cm) max.
B. Hauteur encastrement 2217/32'' (57,2 cm)
C. Hauteur hors-tout 2327/64'' (59,5 cm) max.
D. Profondeur encastrement 21s/16'' (53,8 cm) max.
E. Largeur hors-tout 2327/64'' (59,5 cm)
Dimensions du placard
Four simple sous le plan de travail (sans table de cuisson
au-dessus)
E
_'_ D _ _C
A. Largeur placard 24" (61,0 cm) min.
B. Distance entre sommet de I'ouverture et face
inf. du plan de travail 11/2'' (3,8 cm) min.
C. Distance entre plancher et bord inf. de
I'ouverture 51/4'' (13,3 cm)
D. Largeur ouverture 221/2'' (57,2 cm)
E. Hauteur ouverture 23%2" (58,5 cm) min.
Four simple install6 dans un placard
_A
B
C
A. Largeur placard 24" (61,0 cm) min.
B. Distance entre sommet de I'ouverture et bas de
porte de placard sup_rieur 1" (2,5 cm)
C. Distance entre plancher et bord inf. de
I'ouverture 32" (81,3 cm)
D. Largeur ouverture 221/2'' (57,2 cm)
E. Distance entre bas de I'ouverture et sommet de
porte de placard 11/2'' (3,8 cm) min.
F Hauteur ouverture 23%2" (58,5 cm) min.
Vue en coupe du placard
D
_C
A. Profondeur ouverture 231/4" (59,1 cm) min.
B. Profondeur du four encastr_ 23" (58,4 cm)
C. Avant du four
D. Four encastr_
E. Placard
Si on utilise un conducteur distinct de liaison & la terre Iorsque les
codes le permettent, il est recommande qu'un electricien qualifie
verifie que la liaison & la terre et le calibre pour ills sont conformes
aux codes Iocaux.
II n'est pas recommande d'utiliser une tuyauterie de gaz pour le
raccordement & la terre.
En cas de doute quant & la qualite de la liaison & la terre du four,
consulter un electricien qualifi&
II n'est pas recommande d'installer un fusible dans le conducteur
neutre ou le conducteur de liaison & la terre.
8
