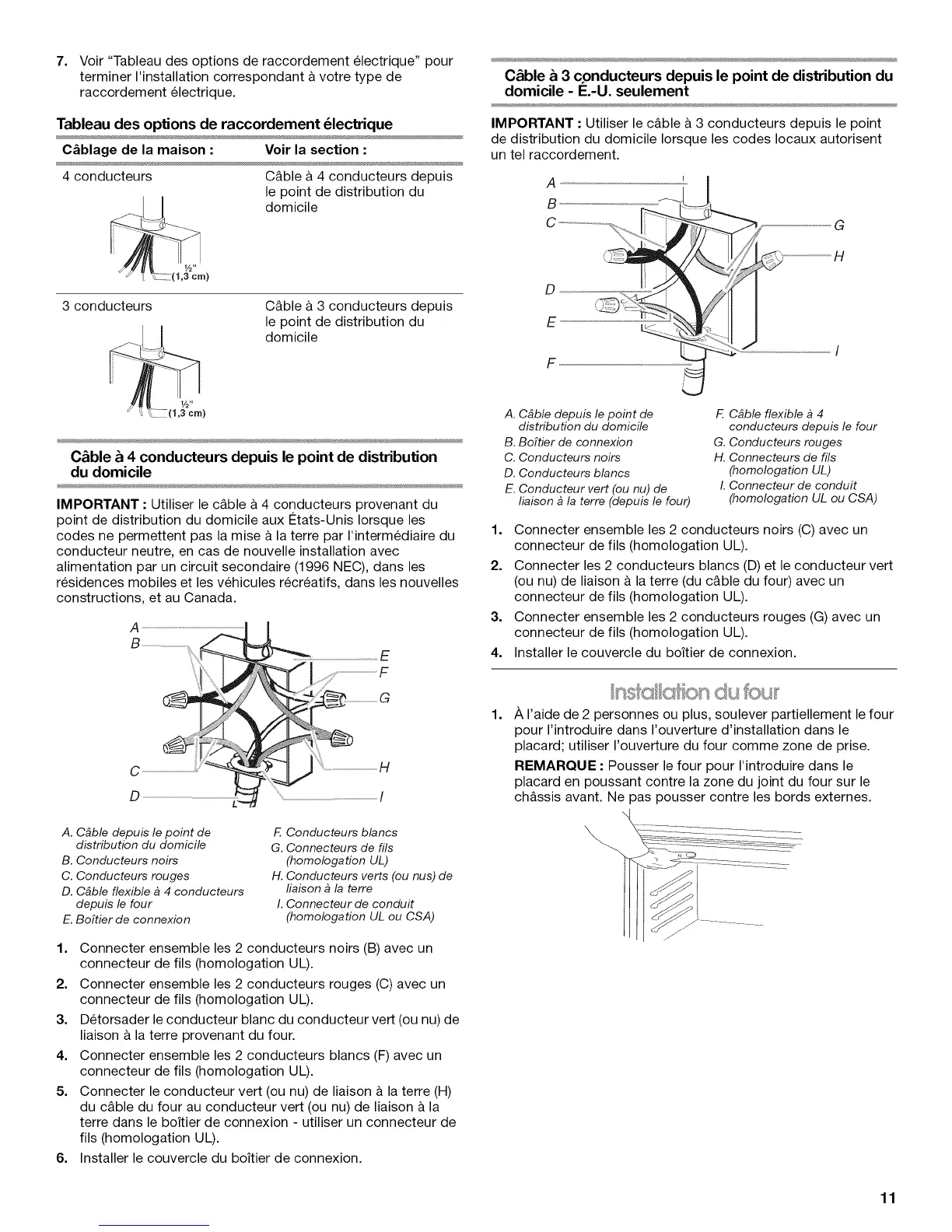

7. Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
Tableau des options de raccordement _lectrique
C&blage de la maison : Voir la section :
4 conducteurs C&ble fl 4 conducteurs depuis
le point de distribution du
domicile
3 conducteurs
l!
C&ble fl 3 conducteurs depuis
le point de distribution du
domicile
C&ble & 4 conducteurs depuis le point de distribution
du domicile
IMPORTANT : Utiliser le c&ble fl 4 conducteurs provenant du
point de distribution du domicile aux 12tats-Unis Iorsque les
codes ne permettent pas la raise fl la terre par I'intermediaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), clans les
residences mobiles et les vehicules recr6atifs, clans les nouvelles
constructions, et au Canada.
A
E
A. C_ble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. C_ble flexible _ 4 conducteurs
depuis le four
E. BoTtier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (ou nus) de
fiaison _ la terre
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ills (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ills (homologation UL).
3. Detorsader le conducteur blanc du conducteur vert (ou nu) de
liaison & la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de ills (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison & la terre (H)
du c&ble du four au conducteur vert (ou nu) de liaison fl la
terre dans le boiler de connexion - utiliser un connecteur de
ills (homologation UL).
6. Installer le couvercle du boiler de connexion.
C&ble & 3 cpnducteurs depuis le point de distribution du
domicile - E.-U. seulement
IMPORTANT : Utiliser le c&ble fl 3 conducteurs depuis le point
de distribution du domicile Iorsque les codes Iocaux autorisent
un tel raccordement.
A
B
D
E
G
A. C_ble depuis le point de
distribution du domicile
B. Boftier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison _ la terre (depuis le four)
F. C#ble flexible _ 4
conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
(ou nu) de liaison & la terre (du c&ble du four) avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de fils (homologation UL).
4. Installer le couvercle du boitier de connexion.
1=
A I'aide de 2 personnes ou plus, soulever partiellement le four
pour Fintroduire dans Fouverture d'installation dans le
placard; utiliser Fouverture du four comme zone de prise.
REMARQUE : Pousser le four pour I'introduire dans le
placard en poussant contre la zone du joint du four sur le
chfissis avant. Ne pas pousser contre les bords externes.
_. ....Z __-- ___11- _ ....................................
11
