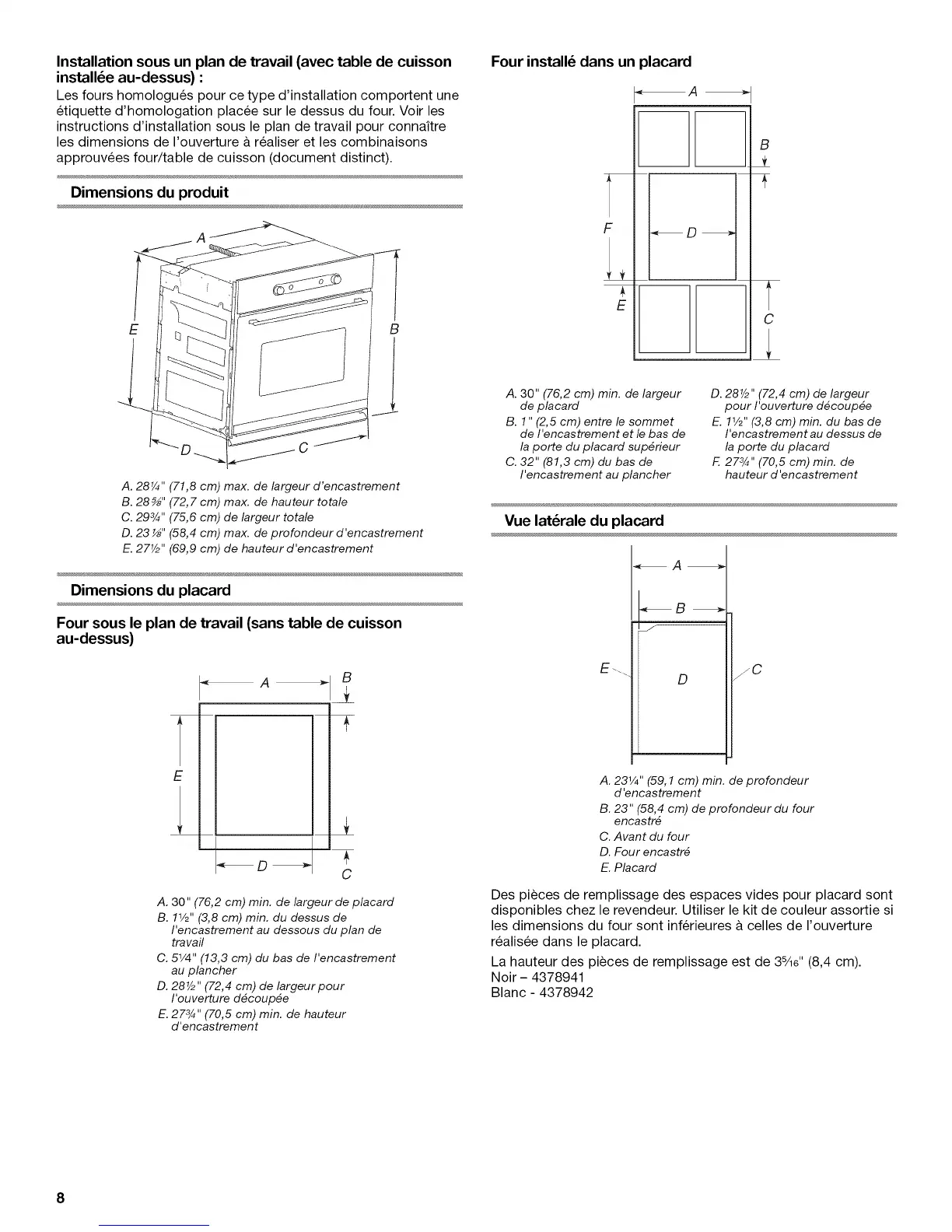

Installation sous un plan de travail (avec table de cuisson
install6e au-dessus) :
Les fours homologu6s pour ce type d'installation comportent une
etiquette d'homologation placee sur le dessus du four. Voir les
instructions d'installation sous le plan de travail pour connaitre
les dimensions de I'ouverture a realiser et les combinaisons
approuvees four/table de cuisson (document distinct).
Dimensions du produit
E B
A. 28¼" (71,8 cm) max. de largeur d'encastrement
B. 28_" (72,7 cm) max. de hauteur totale
C. 293/4'' (75,6 cm) de largeur totale
D. 23 _" (58,4 cm) max. de profondeur d'encastrement
E. 27Y2" (69,9 cm) de hauteur d'encastrement
Dimensions du placard
Four sous le plan de travail (sans table de cuisson
au-dessus)
E
A
B
J_
A. 30" (76,2 cm) min. de largeur de placard
B. 11/2'' (3,8 cm) min. du dessus de
I'encastrement au dessous du plan de
travail
C. 51/4'' (13,3 cm) du bas de I'encastrement
au plancher
D. 28Y2" (72,4 cm) de largeur pour
I'ouverture d_coup_e
E. 273/4"(70,5 cm) min. de hauteur
d'encastrement
Four install6 dans un placard
I II I
B
C
A. 30" (76,2 cm) min. de largeur
de placard
B. 1" (2,5 cm) entre le sommet
de I'encastrement et le bas de
la porte du placard sup_rieur
C. 32" (81,3 cm) du bas de
I'encastrement au plancher
D. 28Y2" (72,4 cm) de largeur
pour I'ouverture d_coup_e
E. 11/2'' (3,8 cm) min. du bas de
I'encastrement au dessus de
la porte du placard
F. 273/4" (70,5 cm) min. de
hauteur d'encastrement
Vue lat6rale du placard
E_
J
D
_C
A. 231/4" (59,1 cm) min. de profondeur
d 'encastrement
B. 23" (58,4 cm) de profondeur du four
encastr_
C. Avant du four
D. Four encastr_
E. Placard
Des pieces de remplissage des espaces vides pour placard sont
disponibles chez le revendeur. Utiliser le kit de couleur assortie si
les dimensions du four sont inferieures a celles de I'ouverture
realis6e dans le placard.
La hauteur des pieces de remplissage est de 35A6'' (8,4 cm).
Noir - 4378941
Blanc - 4378942
8
