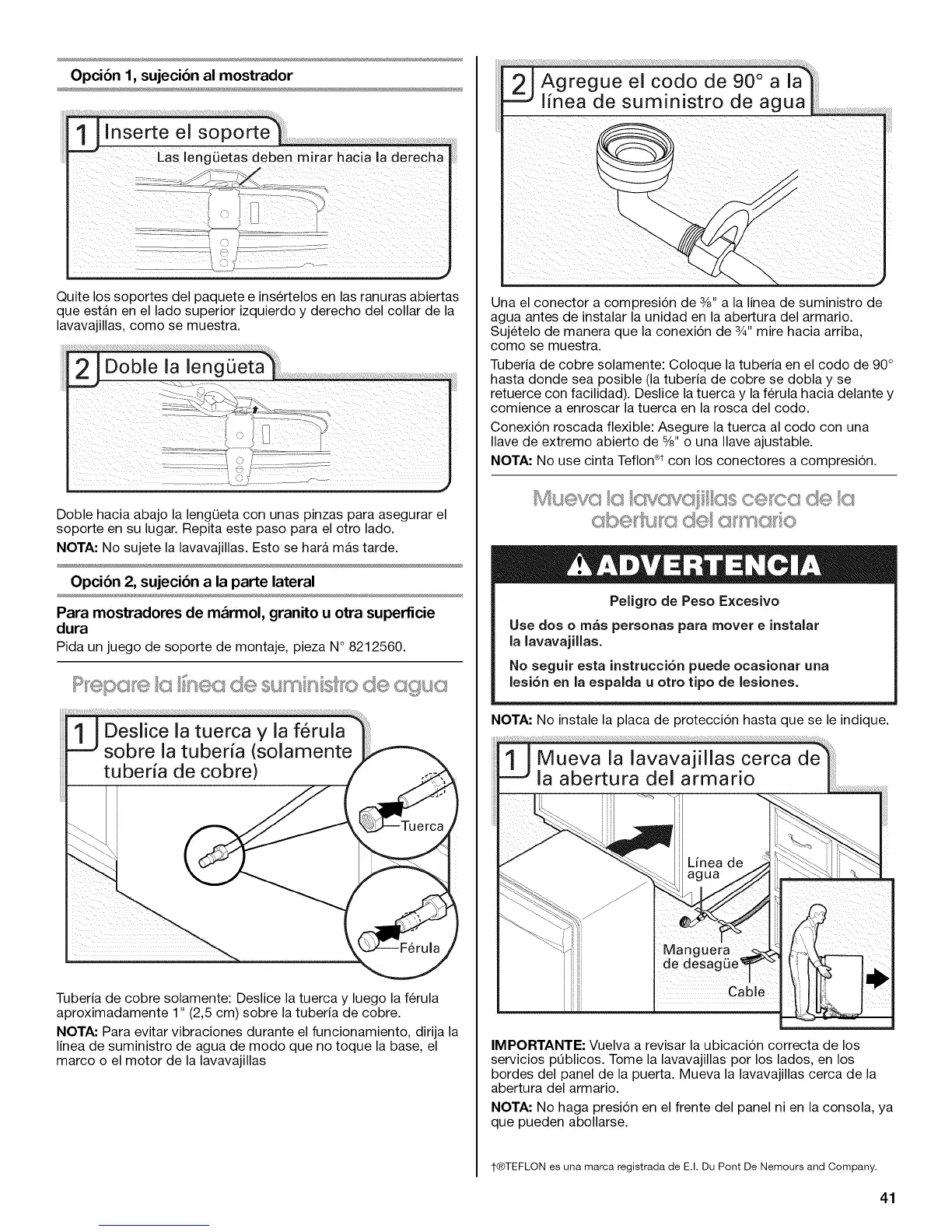

Opcibn 1, sujeci6n al mostrador
-_ Las lengi3etas deben mirar hacia la derecha
..................._(_" _v_u___L:;_-,o_i_-
Quite los soportes del paquete e insertelos en las ranuras abiertas
que estan en el lado superior izquierdo y derecho del collar de la
lavavajillas, como se muestra.
Doble hacia abajo la lengQeta con unas pinzas para asegurar el
soporte en su lugar. Repita este paso para el otro lado.
NOTA: No sujete la lavavajillas. Esto se har_ m_s tarde.
Opcibn 2, sujeci6n a la parte lateral
Para mostradores de marmol, granito u otra superficie
dura
Pida un juego de soporte de montaje, pieza N° 8212560.
Tuberia de cobre solamente: Deslice la tuerca y luego la ferula
aproximadamente 1" (2,5 cm) sobre la tuberia de cobre.
NOTA" Para evitar vibraciones durante el funcionamiento, dirija la
linea de suministro de agua de modo que no toque la base, el
marco 0 el motor de la lavavajillas
Una el conector a compresion de 3/8"a la linea de suministro de
agua antes de instalar la unidad en la abertura del armario.
Sujetelo de manera que la conexion de 3/4"mire hacia arriba,
como se muestra.
Tuberia de cobre solamente: Coloque la tuberia en el codo de 90°
hasta donde sea posible (la tuberia de cobre se dobla y se
retuerce con facilidad). Deslice la tuerca y la ferula hacia delante y
comience a enroscar la tuerca en la rosca del codo.
Conexion roscada flexible: Asegure la tuerca al codo con una
Ilave de extremo abierto de %" 0 una Ilave ajustable.
NOTA" No use cinta Teflon ®tcon los conectores a compresion.
Mu cs c® ixcc de <s
Gb®du de o
Peligro de Peso Excesivo
Use dos o mas personas para mover e instalar
la lavavajillas.
No seguir esta instrucci6n puede ocasionar una
lesi6n en la espalda u otro tipo de lesiones.
NOTA: No instale la placa de proteccion hasta que se le indique.
IMPORTANTE: Vuelva a revisar la ubicacion correcta de los
servicios pOblicos. Tome la lavavajillas por los lados, en los
bordes del panel de la puerta. Mueva la lavavajillas cerca de la
abertura del armario.
NOTA: No haga presion en el frente del panel ni en la consola, ya
que pueden abollarse.
1-®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.
41
