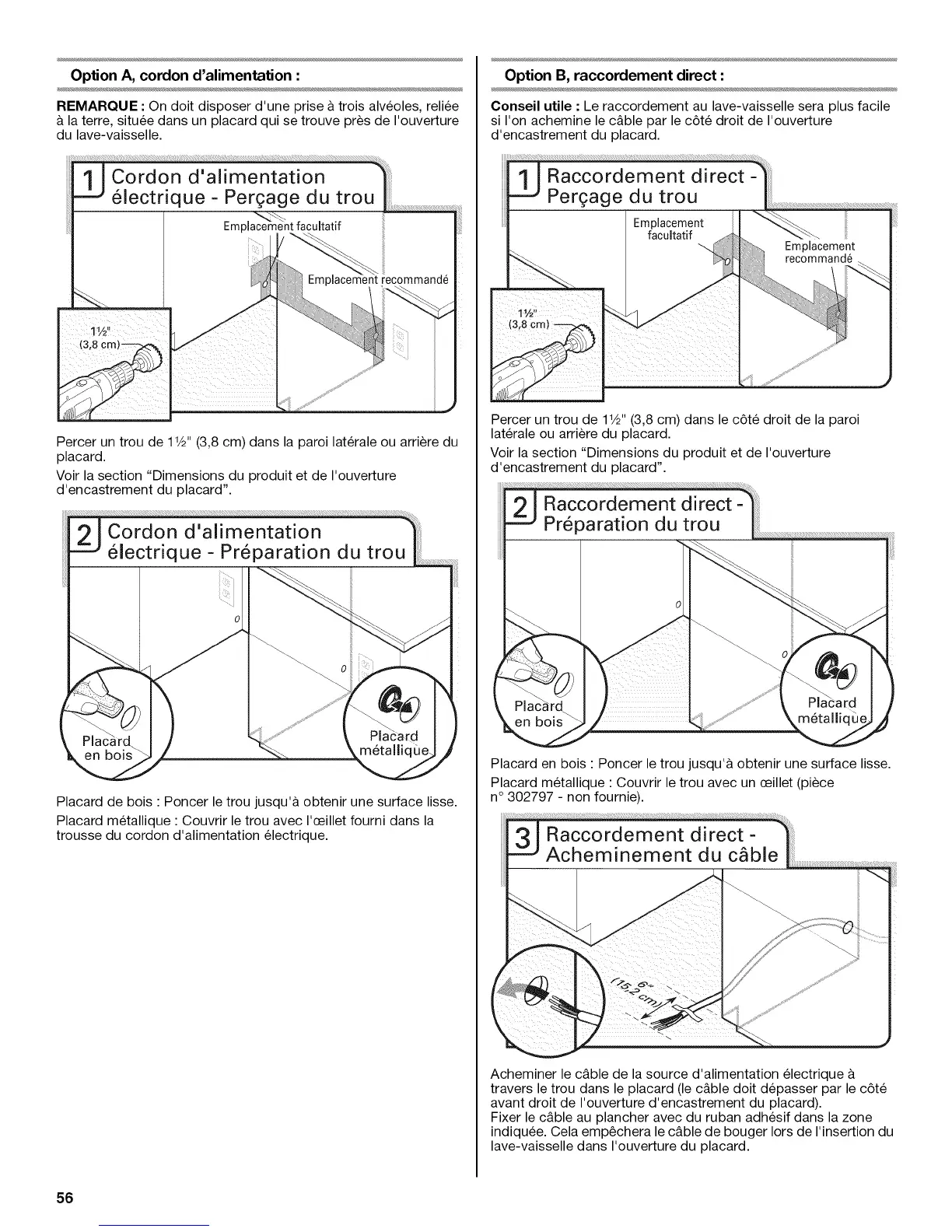

Option A, cordon d'alimentation :
REMARQUE : On doit disposer d'une prise & trois alveoles, reliee
& la terre, situee dans un placard qui se trouve pres de I'ouverture
du lave-vaisselle.
IIC dondlal en ation -)
-:J 61ectrique - Per£age du trou|
Emplacementfacultatif
Percer un trou de 1V2" (3,8 cm) dans la paroi laterale ou arriere du
placard.
Voir la section "Dimensions du produit et de I'ouverture
d'encastrement du placard".
Placard de bois Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique Couvrir le trou avec I'ceillet fourni dans la
trousse du cordon d'alimentation electrique.
Option B, raccordement direct :
Conseil utile : Le raccordement au lave-vaisselle sera plus facile
si I'on achemine le c&ble par le c6te droit de I'ouverture
d'encastrement du placard.
Percer un trou de 11/2"(3,8 cm) dans le c6te droit de la paroi
laterale ou arriere du placard.
Voir la section "Dimensions du produit et de I'ouverture
d'encastrement du placard".
Placard en bois Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique Couvrir le trou avec un ceillet (piece
n° 302797 - non fournie).
Acheminer le c&ble de la source d'alimentation electrique &
travers le trou dans le placard (le c&ble doit depasser par le c6te
avant droit de I'ouverture d'encastrement du placard).
Fixer le c&ble au plancher avec du ruban adhesif dans la zone
indiquee. Cela emp_chera le c&ble de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
56
