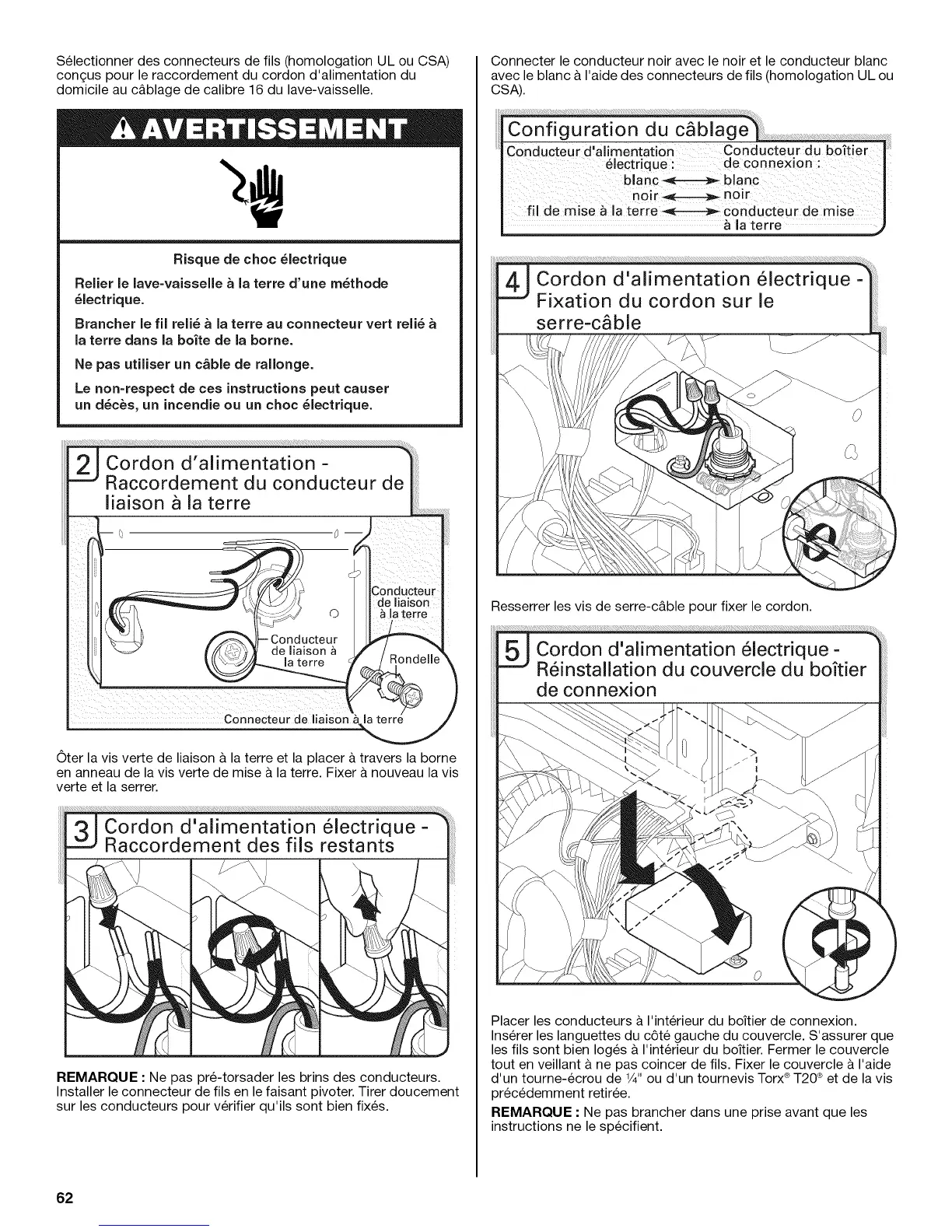

Selectionner des connecteurs de fils (homologation UL ou CSA)
congus pour le raccordement du cordon d'alimentation du
domicile au c&blage de calibre 16 du lave-vaisselle.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre darts la boite de la borne.
Ne pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
2_Cordon d'alimentation -
Raccordement du conducteur de
liaison a la terre
I__/_ I de liaison
I _}}-- Conducteur
I__/ deliaison_ / / .... "_
lie
)
Oter la vis verte de liaison & la terre et la placer a travers la borne
en anneau de la vis verte de mise a la terre. Fixer a nouveau la vis
verte et la serrer.
REMARQUE : Ne pas pre-torsader les brins des conducteurs.
Installer le connecteur de ills en le faisant pivoter. Tirer doucement
sur les conducteurs pour verifier qu'ils sont bien fixes.
Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc a I'aide des connecteurs de fils (homologation UL ou
CSA).
_ii!i!i!i!!
_eur du boftier
__ terre _ conducteur de mise
& la terre
serre-c&ble
Resserrer les vis de serre-c&ble pour fixer le cordon.
Placer les conducteurs & I'interieur du boitier de connexion.
Inserer les languettes du c6te gauche du couvercle. S'assurer que
les fils sont bien loges & I'interieur du boitier. Fermer le couvercle
tout en veillant & ne pas coincer de ills. Fixer le couvercle a I'aide
d'un tourne-ecrou de 1/4"ou d'un tournevis Torx®T20 ®et de la vis
prec6demment retiree.
REMARQUE : Ne pas brancher dans une prise avant que les
instructions ne le specifient.
62
