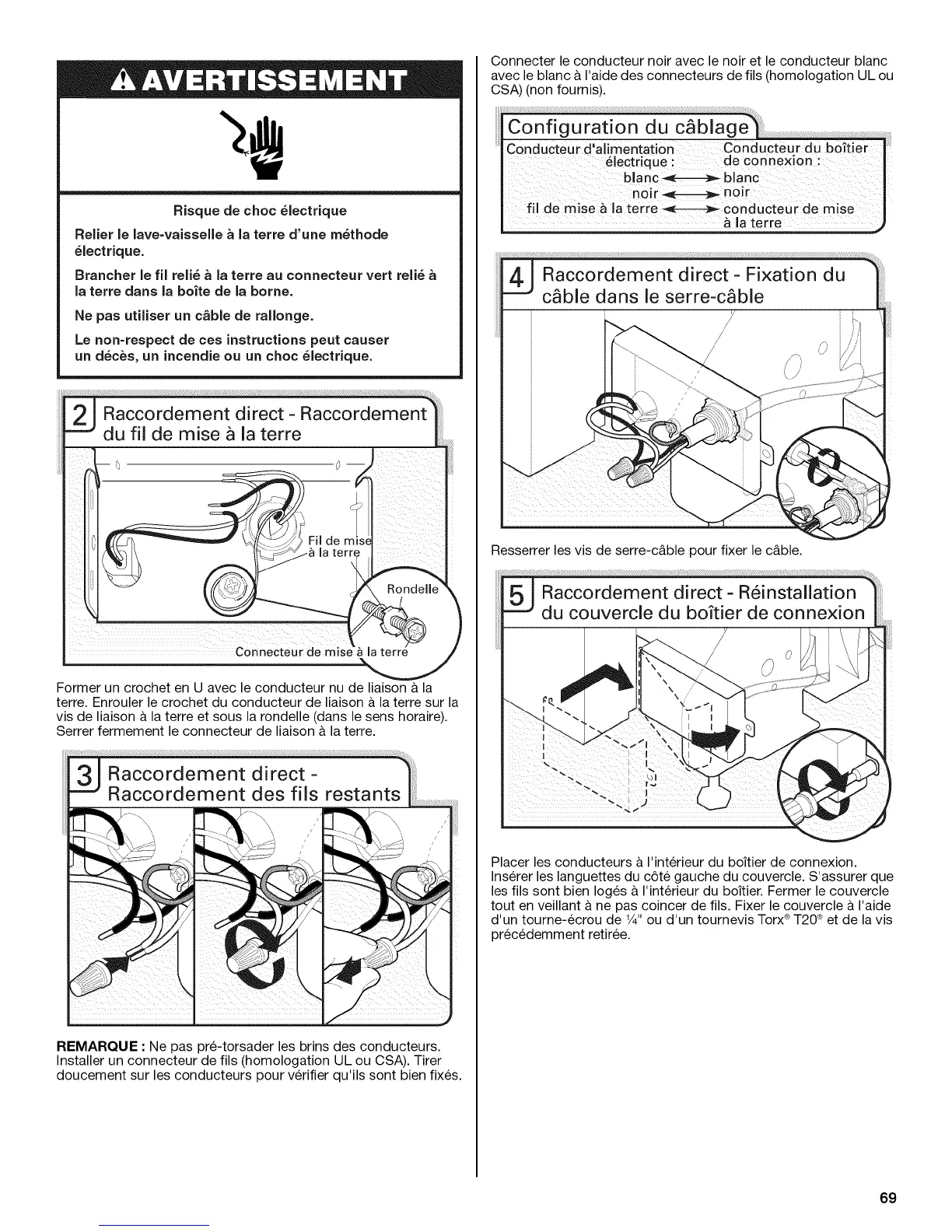

Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre darts la boite de la borne.
Ne pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Raccordement direct - Raccordement
du fil de mise a la terre
terre
i>
Connecteur de raise
Former un crochet en U avec le conducteur nu de liaison & la
terre. Enrouler le crochet du conducteur de liaison & la terre sur la
vis de liaison & la terre et sous la rondelle (dans le sens horaire).
Serrer fermement le connecteur de liaison & la terre.
Raccordement direct -
REMARQUE : Ne pas pre-torsader les brins des conducteurs.
Installer un connecteur de ills (homologation UL ou CSA). Tirer
doucement sur les conducteurs pour verifier qu'ils sont bien fixes.
Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc & I'aide des connecteurs de ills (homologation UL ou
CSA) (non fournis).
Configuration du c_blac
Conducteur d'a imentation Conducteur du boftier
61ectdque : de connexion :
blanc_ blanC
nolr_ nolr
fil de mise_ la terre _ conduCteur de mise
& la terre
Resserrer les vis de serre-c&ble pour fixer le c&ble.
Placer les conducteurs & I'interieur du boitier de connexion.
Inserer les languettes du c6te gauche du couvercle. S'assurer que
les ills sont bien loges & I'interieur du boitier. Fermer le couvercle
tout en veillant & ne pas coincer de ills. Fixer le couvercle a I'aide
d'un tourne-ecrou de 1/4"ou d'un tournevis Torx®T20 ®et de la vis
prec6demment retiree.
