INSTRUCTIONS D’INSTALLATION
Préparation de l'emplacement
REMARQUE : Il est recommandé d'installer le système
d'évacuation avant de procéder à l'installation de la hotte.
Avant d’exécuter les découpages, vérifier la disponibilité d’un
dégagement suffisant dans le plafond ou le mur pour le conduit
d’évacuation.
1. Déconnecter la source de courant électrique.
2. Selon le modèle, déterminer la méthode d’évacuation à
utiliser : décharge à travers le mur ou le toit.
3. Sélectionner une surface plane pour l’assemblage de la
hotte. Placer le matériau de protection sur cette surface.
4. Soulever la hotte et la placer à l'envers sur une surface
couverte.

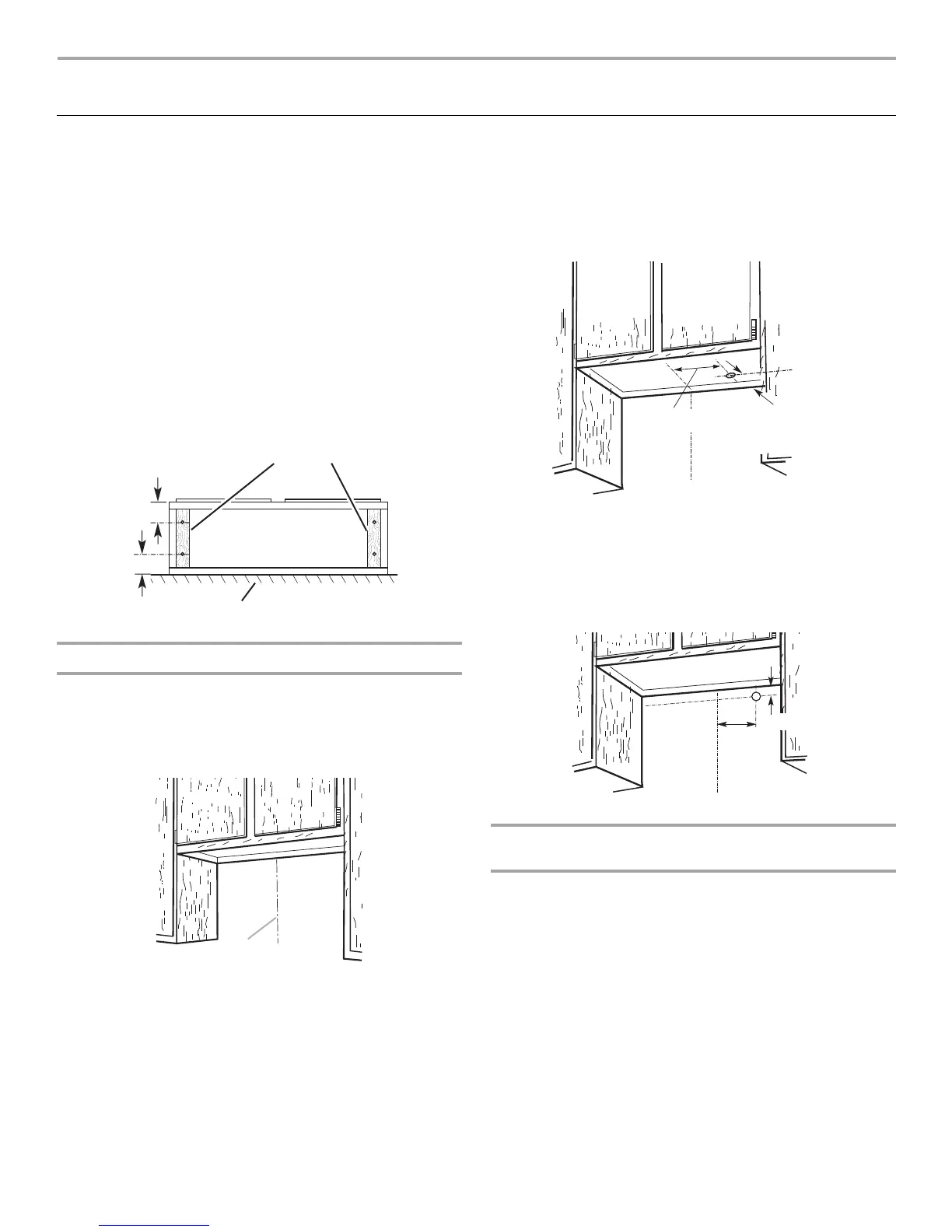

5. Si le fond du placard forme une cavité, ajouter des tringles
d’appui en bois de chaque côté. Installer les vis pour fixer les
tringles d’appui aux emplacements indiqués.
Déterminer l’emplacement du trou de passage du câble
Percer seulement un trou de passage de 1¹⁄₄" (3,2 cm) de
diamètre pour le câblage.
1. Déterminer et tracer clairement l’axe central vertical sur le
mur et le placard dans la zone où le passage du conduit
d’évacuation sera réalisé.
Câblage à travers le sommet du placard :
1. Tracer une ligne de 8³⁄₈" (21,3 cm) à partir de la droite de l’axe
central, sur la face inférieure du placard. Sur cette ligne,
marquer le point situé à 2" (5,1 cm) du mur arrière. Percer en
ce point un trou de 1¼" (3,2 cm) de diamètre à travers le
placard.
Passage du câble à travers le mur :
1. Tracer une ligne de 8³⁄₈" (21,3 cm) à partir de la droite de l’axe
central, sur la face inférieure du mur. Marquer un point sur
cette ligne qui se trouve à ⁷⁄₈" (2,2 cm) de la face inférieure du
placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de
diamètre à travers la paroi arrière.
Découpage d’ouvertures pour un conduit d’évacuation
rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieur du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
A. Axe central
3"
(7,6 cm)
3"
(7,6 cm)
Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
Bord inf. du placard
Mur
A
Axe central
2" (5,1 cm) à partir
du mur, et non du
cadre du placard
8³⁄₈" (21,3 cm)
Axe central
⁷⁄₈" (2,2 cm)
8³⁄₈"
(21,3 cm)
