FRANÇAIS 46
Installation et branchement électrique
AVERTISSEMENT : Débranchez l'appareil.
- L’appareil doit être installé par un technicien
spécialisé, connaissant parfaitement les normes en
vigueur en matière de sécurité et d'installation.
- Le fabricant décline toute responsabilité en cas de
dommages aux personnes, animaux ou matériel
résultant du non-respect des consignes fournies
dans le présent chapitre.
- Le cordon d'alimentation doit être sufsamment
long pour permettre de retirer la table de cuisson
du plan de travail.
- Vériez que la tension indiquée sur la plaque
signalétique de l'appareil correspond à la tension
d'alimentation de votre habitation.
- N'utilisez en aucun cas de rallonges.

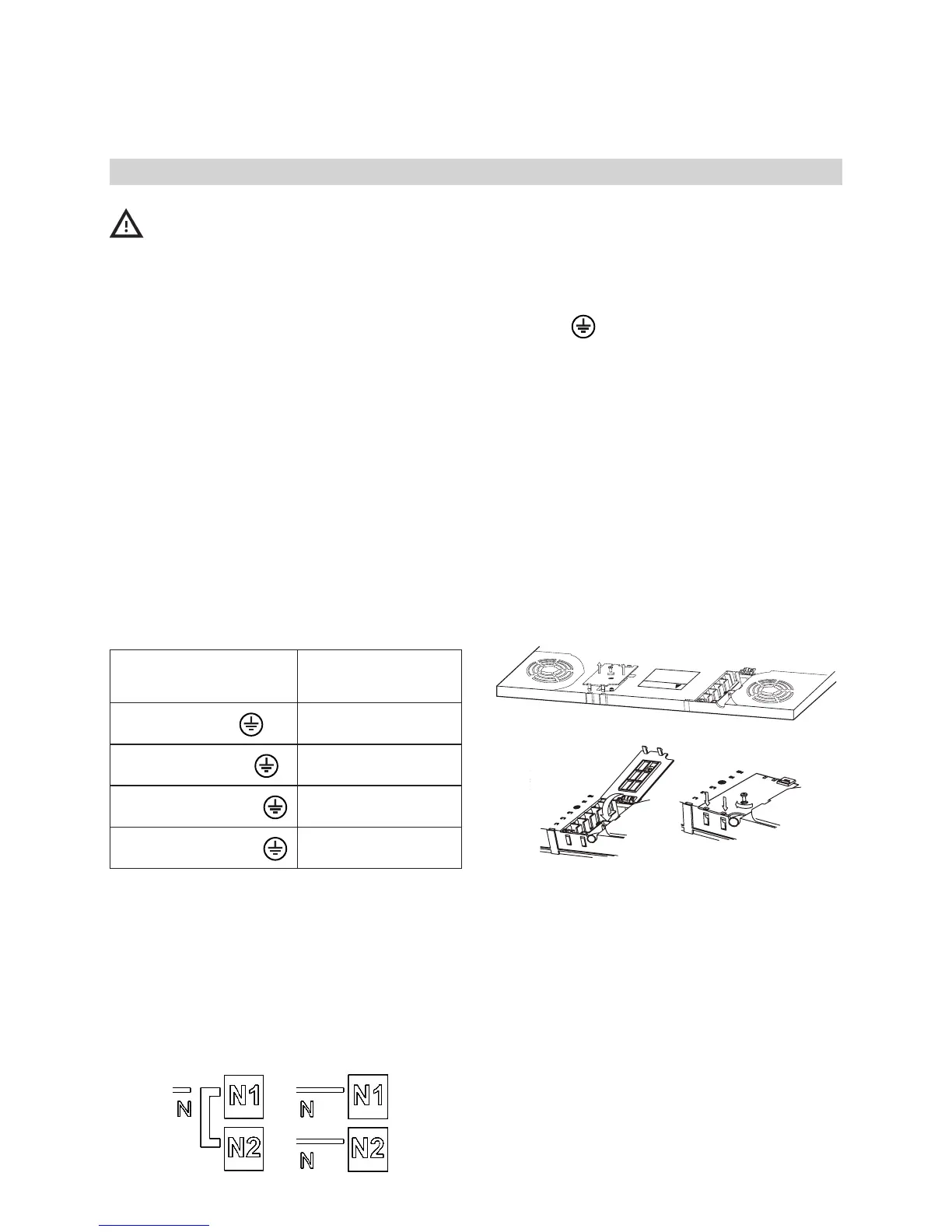

Connexion au bornier
Pour le branchement électrique, utilisez un câble
de type H05RR-F, comme indiqué dans le tableau
ci-dessous.
Conducteurs Nombre x
diamètre
220-240 V ~ +
3 x 4 mm
2
220-240 V 3 ~ +
4 X 1,5 mm
2
380-415 V 3N ~ +
5 X 1,5 mm
2
380-415 V 2N ~ +
4 X 1,5 mm
2
Remarque importante :
- Conservez ou enlevez les pontets métalliques
situés entre les vis L1-L2 et N1-N2 du bornier,
conformément au schéma de câblage (voir
l'illustration)
- Vériez le serrage des six vis du bornier une fois
les câbles connectés
Exemple de pontet conservé (gauche) ou retiré
(droite) entre N1 et N2 (vériez les pontets situés
entre L1-L2 et N1-N2 sur le schéma de câblage)
Reliez le l de terre jaune/vert à la borne portant
le symbole .
Ce l doit être plus long que les autres.
1. Retirez le couvercle du bornier (A), en ôtant la
vis ; l'introduire dans la charnière du bornier
(B).
2. Introduisez le cordon d’alimentation dans le
serre-câble et connectez les ls au bornier
en suivant les indications du schéma de
branchement situé à côté.
3. Fixez le cordon d’alimentation avec le serre-
câble.
4
. Refermez le couvercle (C) et vissez-le sur le bornier
avec la vis précédemment retirée (point 1).
A
CB
