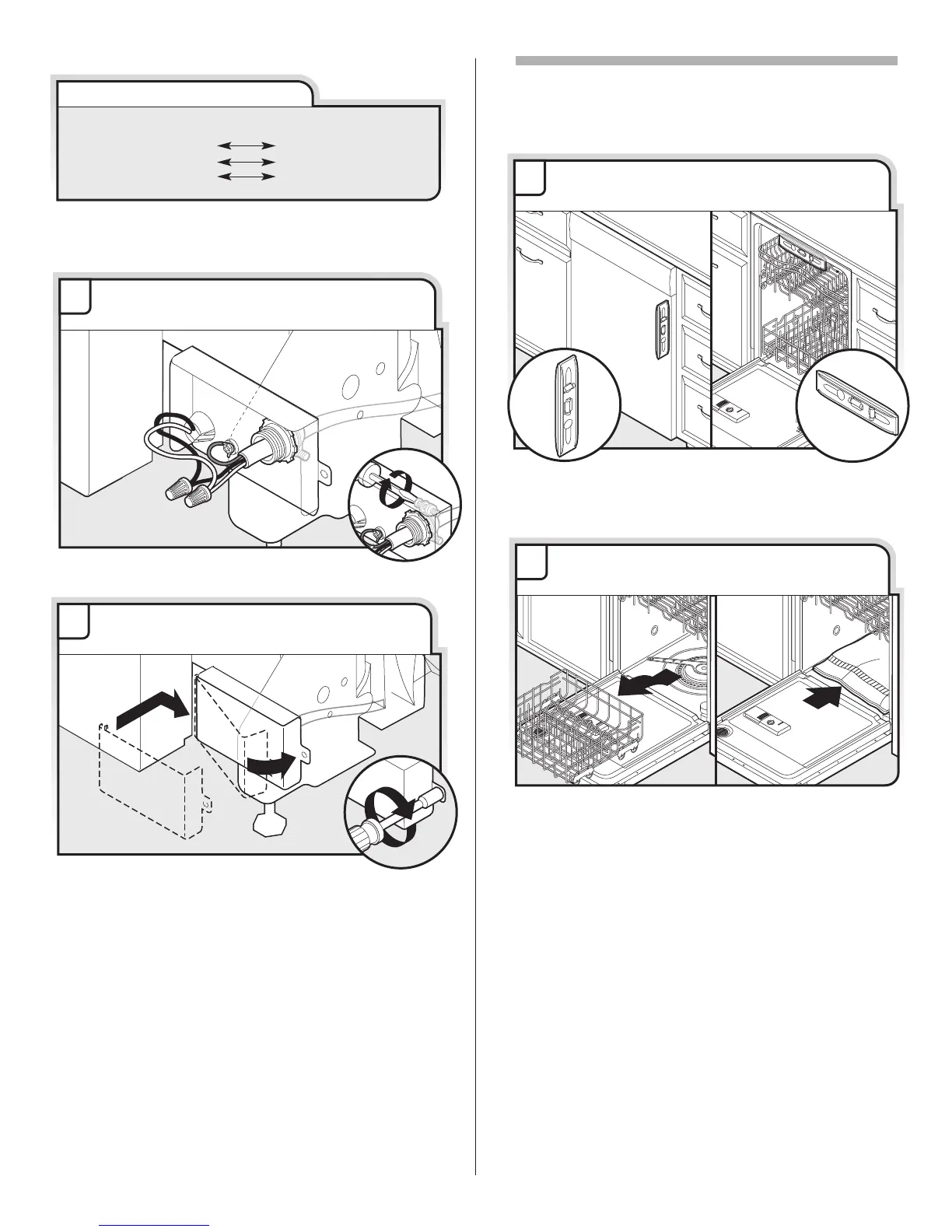

Conducteur du boîtier
de connexion :
blanc
noir
Conducteur de mise
à la terre
Conducteur d'alimentation
électrique :
blanc
noir
Fil de mise à la terre
Configuration du câblage
Au besoin, visiter le site Web pour une représentation
vidéo de cette étape. Visiter www.ikea.com/electrical
sous l'onglet FAQ.
Resserrer les vis de serre-câble pour fixer le câble.
Raccordement direct - Fixation du
câble dans le serre-câble
4
Placer les conducteurs à l’intérieur du boîtier de
connexion. Insérer les languettes du côté gauche du
couvercle. S’assurer que les fils sont bien logés à
l’intérieur du boîtier. Fermer le couvercle tout en veillant
à ne pas coincer de fils. Fixer le couvercle à l’aide d’un
tourne-écrou de ¹⁄₄" et de la vis précédemment retirée.
Raccordement direct - Réinstallation
du couvercle du boîtier de connexion
5
Fixation du lave-vaisselle dans
l’ouverture d'encastrement du
placard
1
Vérification de l'alignement du lave-
vaisselle dans l'ouverture du placard
Ouvrir la porte du lave-vaisselle, ôter le panier à
vaisselle inférieur, placer une serviette sur la pompe et le
bras d’aspersion inférieur du lave-vaisselle. Ceci
empêchera une vis qui tomberait dans la cuve
d’atteindre la zone de la pompe lors de la fixation du
lave-vaisselle au plan de travail.
Vérifier que le lave-vaisselle est toujours d'aplomb
d'avant en arrière et transversalement dans l'ouverture
d'encastrement du placard.
Dépose du panier à vaisselle inférieur
et installation d'une serviette
2
