6

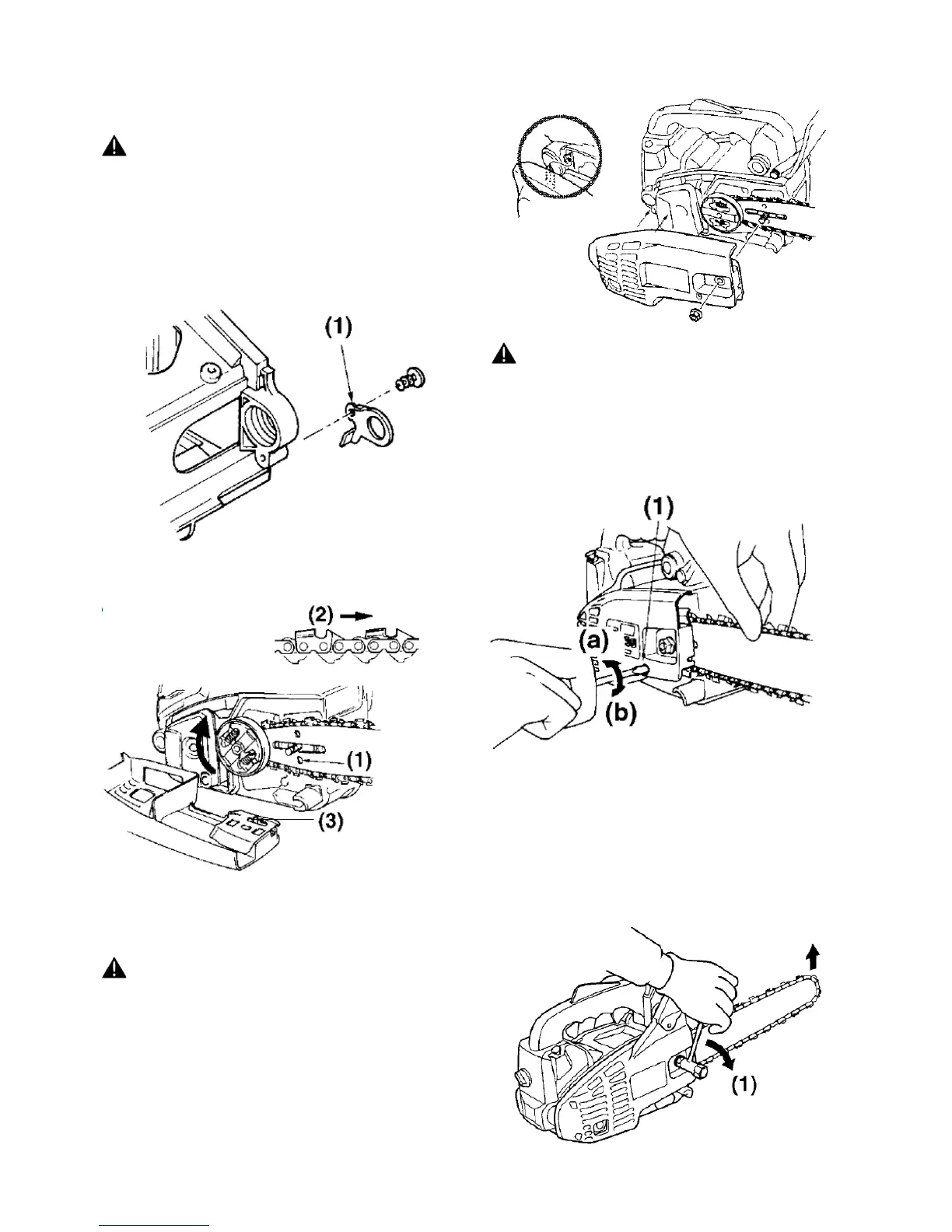

Откройте ящик и выполните монтаж направляющей
шины и цепной пилы в следующем порядке.
ПРЕДУПРЕЖДЕНИЕ
Цепная пила имеет очень острые лезвия. Для
безопасности использовать перчатки.
1. Потянуть предохранитель к передней рукоятки,
чтобы проверить, не задействован ли тормоз.
2. Ослабить гайки и удалить кожух цепи.
3. Закрепить подвеску к задней части силового
агрегата при помощи винта.
(1) Подвеска
4. Поставить направляющую шину и после этого
наладить цепную пилу вокруг шину и звездочку.
(1) Отверстие
(2) Направление движения
(3) Гайка натяжного механизма
цепи
ПРЕДУПРЕЖДЕНИЕ
Обратить внимание на правильное направление
движения цепи.
5. Поставить гайку натяжного механизма цепи в
нижнее отверстие направляющей шины, потом
смонтировать кожух цепи и затянуть пальцами.
ПРЕДУПРЕЖДЕНИЕ
При установлении кожуха цепи убедиться, что крюк
входит полностью в задний конец кожуха.
6. Придерживая конец шины, отрегулировать
натяжение цепи при помощи винта натяжного
механизма до положения, когда планки будут
чуть-чуть касаться нижней стороны шины.
(1) Винт натяжного механизма цепи
(a) Расслабление
(b) Натяжение
7. Затянуть крепко монтажную гайку, придерживая
конец шины (КРУТЯЩИЙ МОМЕНТ: 11.8~14.7
Nm/120~150kg-cm). Потом проверить плавность
вращения цепи и ее нормальное натяжение,
вращая ее рукой. Если необходимо отрегулировать
снова при ненатянутом кожухе цепи.
(1) Затягивание
