SECCIÓN VI: DESCRIPCIÓN GENERAL E INFORMACIÓN DE LAS
PIEZAS
1. Unidad principal
5. Pantalla LCD
9. Toma del cable de
alimentación
2. Pieza de mano
6. Mando de control de agua
10. Botón de encendido
3. Mando / Mando de control
de potencia
7. Entrada de manguera de
agua
11. Interruptor de
avance/retroceso
4. Toma de micromotor
8. Toma de interruptor de pie

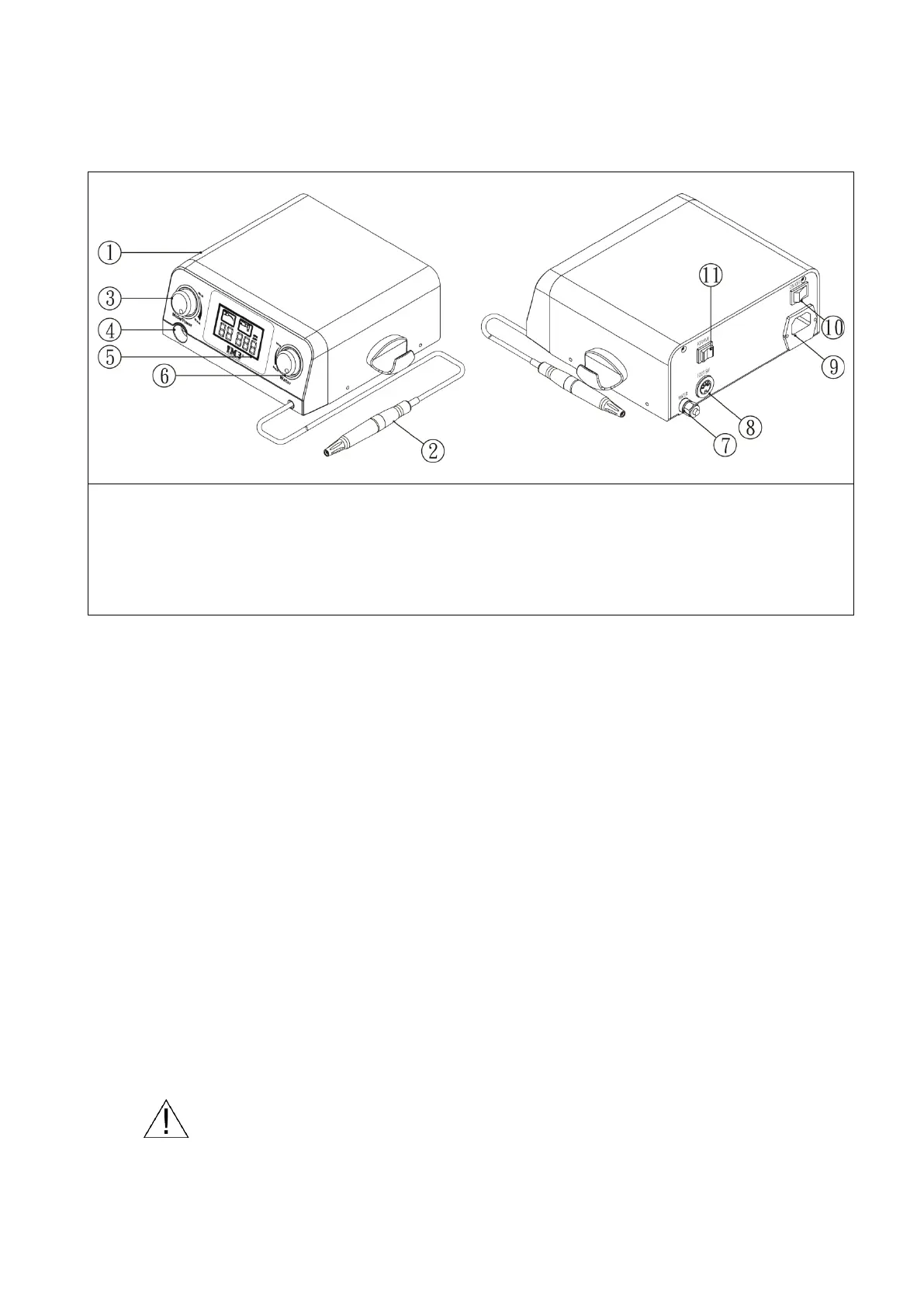

Figura 7. Diagrama ART-SP6
1. Unidad Principal
La unidad principal genera energía y produce una señal que se pasa a la pieza de mano. La
pieza de mano se enciende y vibra la punta instalada.
2. Pieza de mano
La pieza de mano es la carcasa de la punta piezoeléctrica. Consta de cuatro placas
piezoeléctricas que vibran. Las placas son impulsadas por la señal eléctrica de la unidad
principal. La unidad ART-SP6 es compatibleSconpuntas piezoeléctricas tipo Bonart B S y
otras marcas de puntas piezoeléctricas con un hilo comparable. No utilice
puntaspiezoeléctricas de tipo Bonart BEcon el ART-SP6.
3. Mando/Botón de control de potencia
La perilla de control Modo/Potencia se utiliza para cambiar entre el modo de pulido y escalado
y controlar la potencia en el modo de raspador y/o pulido.
No presione el interruptor del pie mientras enciende el ART-SP6
4. Enchufe de micromotor
