IME NEMO 96 HD+ - Page 3

Nemo 96HD+
3
07/17 10783482 WEB I cod.MF9602.A
S 1000/292
1N1E
S 1000/299
3-3E
S 1000/293
3-2E
S 1000/314
3-1E
S 1000/317
3N1E
S 1000/294
3-3E
Istruzioni per l’installazione
Questo prodotto deve essere installato in conformità con le regole d’instal-
lazione e di preferenza da un elettricista qualificato. L’eventuale installazio-
ne impropria e/o utilizzo improprio dello stesso possono comportare rischi
di shock elettrico o incendio. Prima di procedere all’installazione,
leggere attentamente le istruzioni e individuare un luogo di montaggio
idoneo in funzione del prodotto.
Non aprire, smontare, alterare o modificare l’apparecchio eccetto speciale
menzione indicata nel manuale.
Tutti i prodotti IME devono essere esclusivamente aperti e riparati da
personale adeguatamente formato e autorizzato da IME. Qualsivoglia
apertura o riparazione non autorizzata comporta l’esclusione di eventuali
responsabilità, diritti alla sostituzione e garanzie.
Verificare che i dati di targa dell’apparecchio (tensione di misura, tensione di alimen-
tazione ausiliaria, corrente di misura, frequenza) corrispondano a quelli effettivi della
rete a cui viene collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di inserzione; una
inesattezza nei collegamenti è inevitabilmente causa di misure falsate o di
danni allo strumento.
Collegato lo strumento, completare l’installazione con la configurazione
dell’apparecchio.
ATTENZIONE!
Collegare alimentazione ausiliaria ai terminali 20 e 21.
F : 1A gG
S 1000/300
3N3E
S 1000/295
3N3E

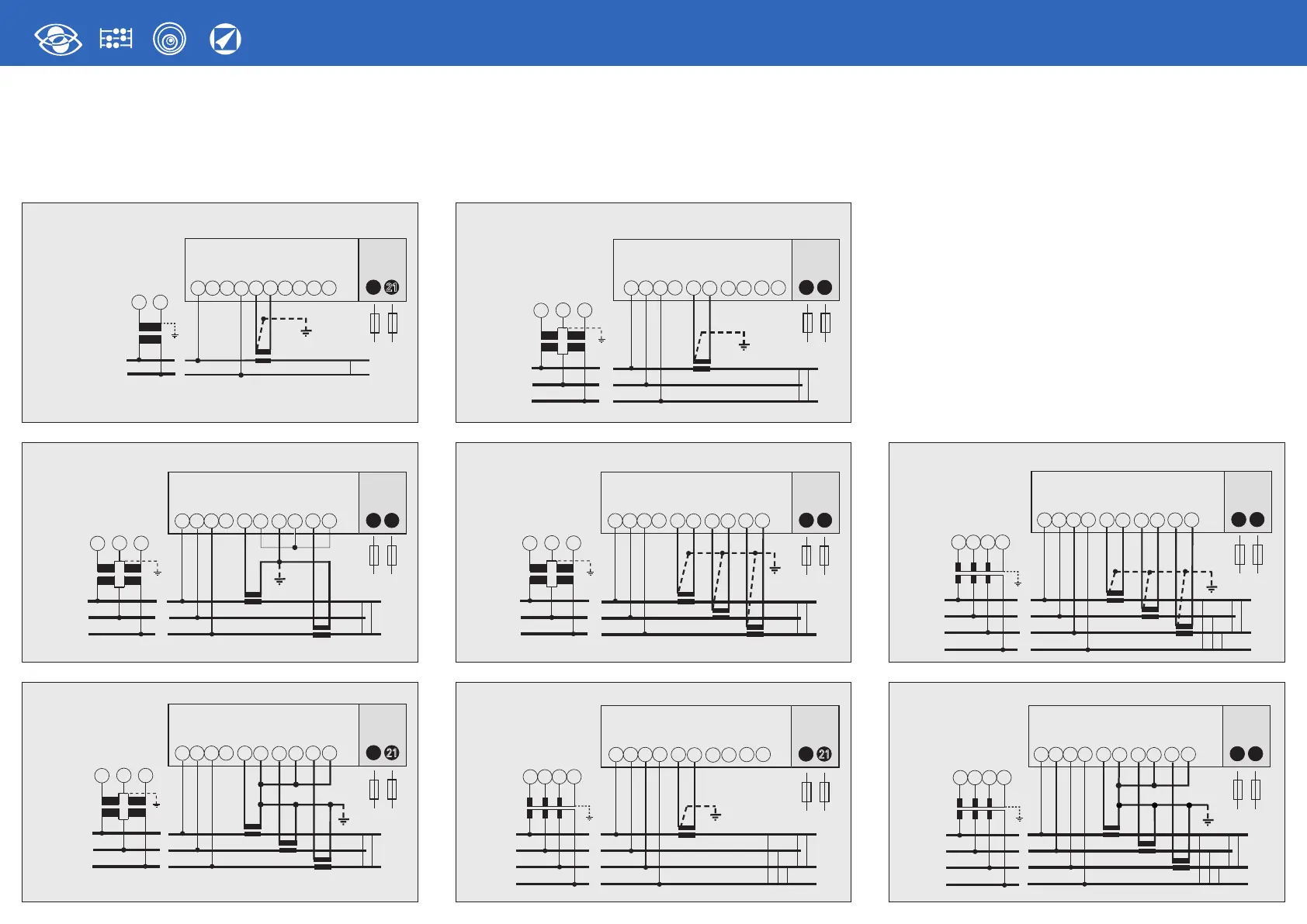

Schemi d’inserzione
