Nemo 96HD+
07/17 10783482 WEB F cod.MF9602.A
4
Paramètres Programmables
Niveau 1 Mot de passe = 1000
1.1 Page d’affichage personnalisée
Possibilité de créer une page d’affichage personnalisée, en permettant à l’utilisateur
de choisir les grandeurs à afficher sur trois lignes.
Si l’utilisateur installe une page d’affichage personnalisée, celleci deviendra l’afficha-
ge standard lors de l’allumage de l’appareil (en alternative à la page d’affichage des tensions
de ligne). Les grandeurs sélectionnables pour la page personnalisée figurent dans les
tableaux de page 7
1.2 Raccordement
Cet appareil peut être utilisé sur réseau monophasé ou triphasé 3 et 4 fils..
Les raccordements sélectionnables sont les suivants:
Symbole Ligne Charge n. des TC externes Schéma Raccordement
1N1E Monophasée
- 1 S 1000/292
3-1E Triphasée 3 fils Equilibré 1 S 1000/314
3N1E Triphasée 4 fils Equilibré 1 S 1000/317
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/293 Aron L1 - L3
3-3E Triphasée 3 fils Déséquilibré 3
S 1000/294
S 1000/299
Branchement TC avec
point commun,1 retour
3N3E Triphasée 3 fils Déséquilibré 3
S 1000/295
S 1000/300
Branchement TC avec
point commun,1 retour
1.3 Temps d’intégration courant et puissance moyenne
Temps d’intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60 minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
1.4 Contraste de l’afficheur
4 valeurs pour le reglage du contraste de l’afficheur
1.5 Eclairage de l’afficheur
Les quatre niveaux sélectionnables
(0 – 30 – 70 – 100%) représentent le pourcentage
d’éclairage de l’afficheur en conditions normales (inactivité du clavier pour un temps supérieur à
20 seconds). En appuyant sur n’importe quelle touche, l’afficheur s’éclaire complètement
(100%). Avec niveau chargé = 100% l’éclairage est constant et ne change pas si vous
appuyez sur une touche.
1.6 Courant nominal
(enroulement secondaire du TC externe)
Valeur nominale 1A (TC externe avec enroulement secondaire /1A) ou 5A (TC externe avec enroule-
ment secondaire /5A)
1.7 Analyse harmonique
Mode affichage: jusqu’à la 9
.ème
harmonique ou bien jusqu’à la 25
.ème
harmonique.

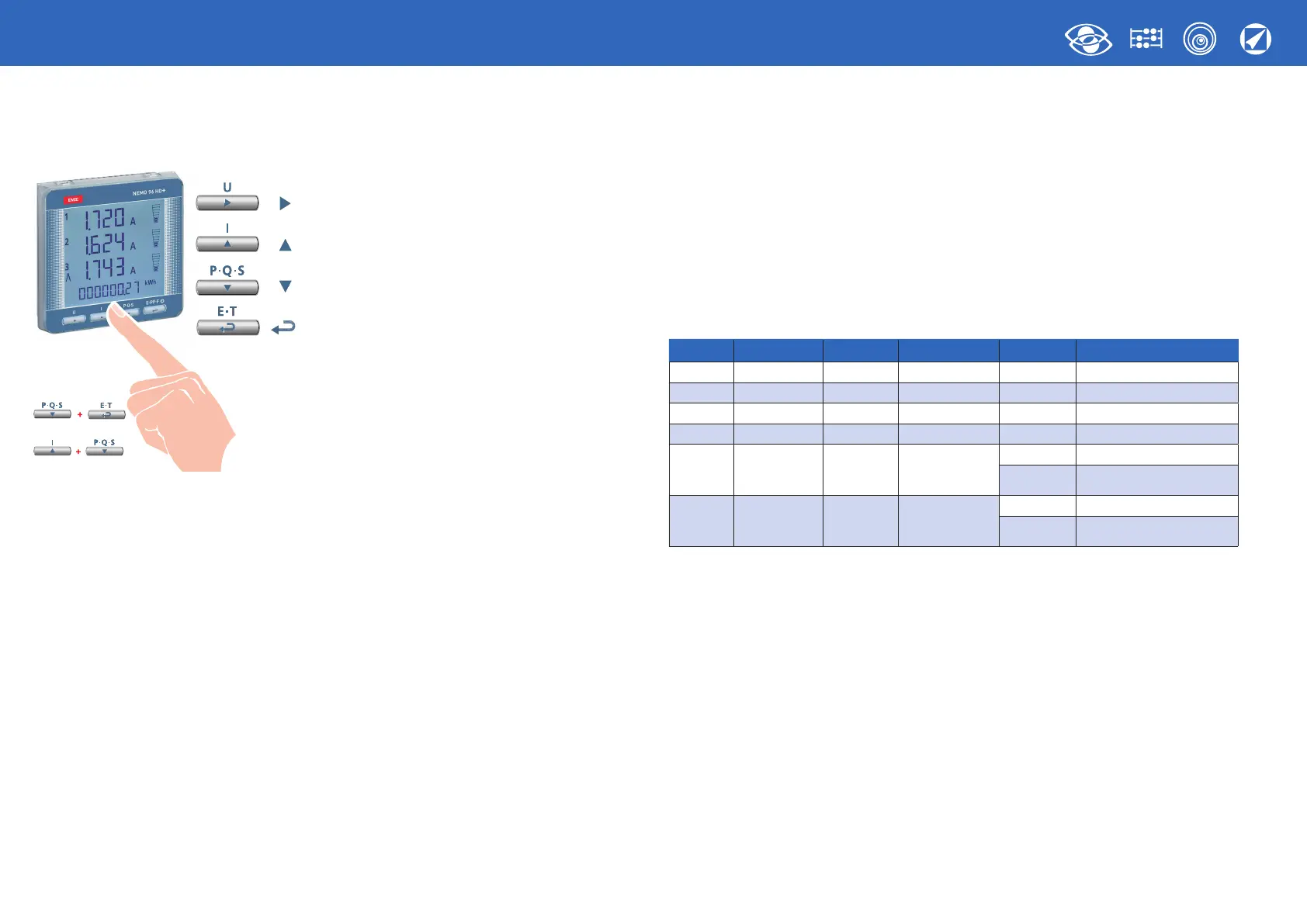

Programmation
Le menu est subdivisé sur 3 niveaux, protégés par deux différents mots de passe numériques.
La programmation est faite par le clavier frontal, 4 touches
Dèplace le curseur
Augmente la valeur chargée
Dans les pages avec choix entre les valeurs fixes,
il défile les valeurs qui peuvent être charges
Réduit la valeur chargée
Dans les pages avec choix entre les valeurs fixes,
il défile les valeurs qui peuvent être charges
Confirme
Pedant la Programmation tenir appuyé
2 touches en même temps pour:
Une page en arrière
Entrée et Sortie sans sauvegarde
Niveau 1 Mot de passe = 1000
1.0 Mot de passe
1.1 Page d’affichage personnalisée
1.2 Raccordement
1.3 Temps d’intégration courant et puissance moyenne
1.4 Contraste de l’afficheur
1.5 Eclairage de l’afficheur
1.6 Courant nominal
1.7 Analyse harmonique
1.8 Démarrage comptage compteur horaire
Niveau 2 Mot de passe = 2001
2.0 Mot de passe
2.1 Rapport des TP et TC externes
Niveau 3 Mot de passe = 3002
3.0 Protocole communication
