Nemo 96HD+
07/17 10783482 WEB I cod.MF9602.A
8

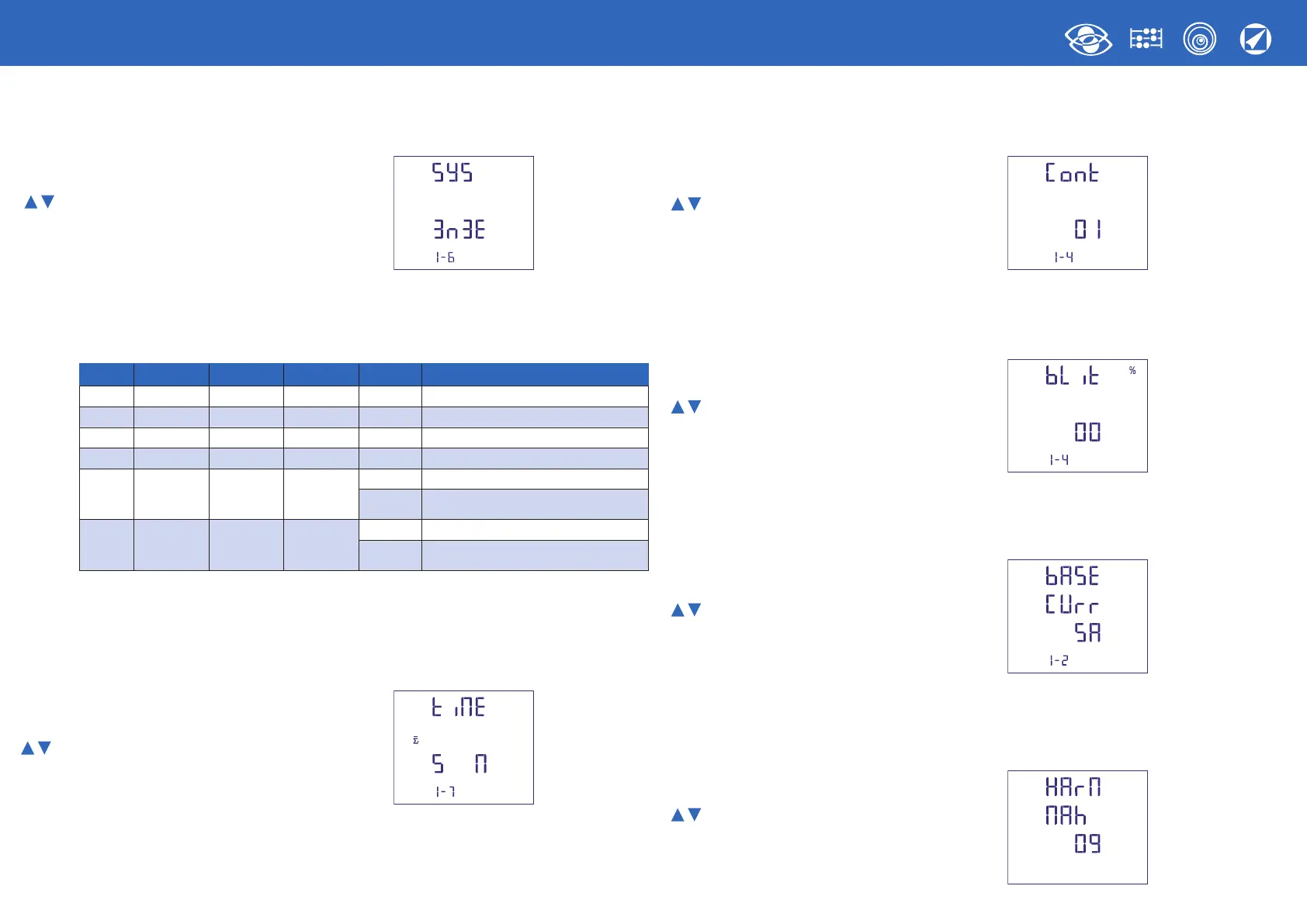

1.2 Connessione
seleziona la connessione
↵ conferma
Selezionare il tipo di inserzione desiderato, rispettando poi scrupolosamente
lo schema di collegamento abbinato.
Le inserzioni selezionabili sono:
Simbolo Linea Carico n°TA esterni Schema Connessione
1N1E Monofase
- 1 S 1000/292
3-1E Trifase 3 fili Equilibrato 1 S 1000/314
3N1E Trifase 4 fili Equilibrato 1 S 1000/317
3-2E Trifase 3 fili Squilibrato 2 S 1000/293 Aron L1 - L3
3-3E Trifase 3 fili Squilibrato 3
S 1000/294
S 1000/299
Collegamento TA con punto comune,
1 ritorno
3N3E Trifase 3 fili Squilibrato 3
S 1000/295
S 1000/300
Collegamento TA con punto comune,
1 ritorno
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
seleziona il valore di tempo
↵ conferma
1.4 Contrasto display
4 valori di regolazione contrasto display
seleziona il livello di contrasto
↵ conferma
1.5 Illuminazione display
I 4 livelli selezionabili: (0 - 30 - 70 - 100%) indicano la percentuale di illuminazione
display
seleziona il livello di illuminazione
↵ conferma
1.6 Corrente nominale (secondario TA esterno)
Valore nominale 1A (TA esterno con secondario /1A) o 5A (TA esterno con secondario /5A)
seleziona 1A o 5A
↵ conferma
1.7 Analisi Armonica
Modalità visualizzazione: fino a 9
a
armonica o fino a 25
a
armonica.
seleziona modalità
↵ conferma
