IMER INTERNATIONAL S.p.A.
TR 225 2V
Cher client,
Tous nos compliments pour avoir choisi un treuil IMER qui représente
le résultat de plusieurs années d expérience.
Il s agit d une machine de haute fiabilité présentant des innovations
techniques importantes.
COMMENT TRAVAILLER EN TOUTE SÉCURITÉ
Pour travailler en toute sécurité, lisez attentivement les
instructions suivantes.
Le présent manuel DUTILISATION ET ENTRETIEN doit être conservé
par le responsable du chantier et doit toujours être disponible pour la
consultation.
Le manuel doit être considéré comme partie intégrante de la machine
et doit être conservé pour les références futures (EN ISO 12100-2)
jusquà la destruction de la machine. En cas dendommagement ou de
perte, un nouvel exemplaire pourra être demandé au constructeur.
Le manuel contient la déclaration de conformité CE 98/37/CE et
des indications importantes sur la préparation du chantier,
l installation, l utilisation, les modalités d entretien et la demande
de pièces de rechange.
Une expérience appropriée et une bonne connaissance de la machine
de la part de l installateur et de lutilisateur sont à considérer comme
indispensables.
Afin quil soit possible de garantir une sécurité absolue à l opérateur,
une sécurité de fonctionnement et une longue durée de vie de lappareil,
les instructions du manuel doivent être respectées, ainsi que les
normes de sécurité et de prévention contre les accidents du travail
selon la
loi en vigueur (utilisation de chaussures et de vêtements appropriés,
de casques, de ceintures de sécurité, prédisposition de parapets à
proximité des zones dangereuses, etc...).
Il est interdit d apporter des modifications, de
quelque nature que ce soit à la structure métallique ou à
l ingénierie de la machine.
La société IMER INTERNATIONAL décline toute responsabilité en cas
de non-respect des lois régissant lutilisation des appareils de levage,
en particulier : usage impropre, défauts d alimentation, manque
d entretien, modifications non autorisées, intervention ou
endommagement de la machine, non-respect partiel ou total des
instructions contenues dans ce manuel.

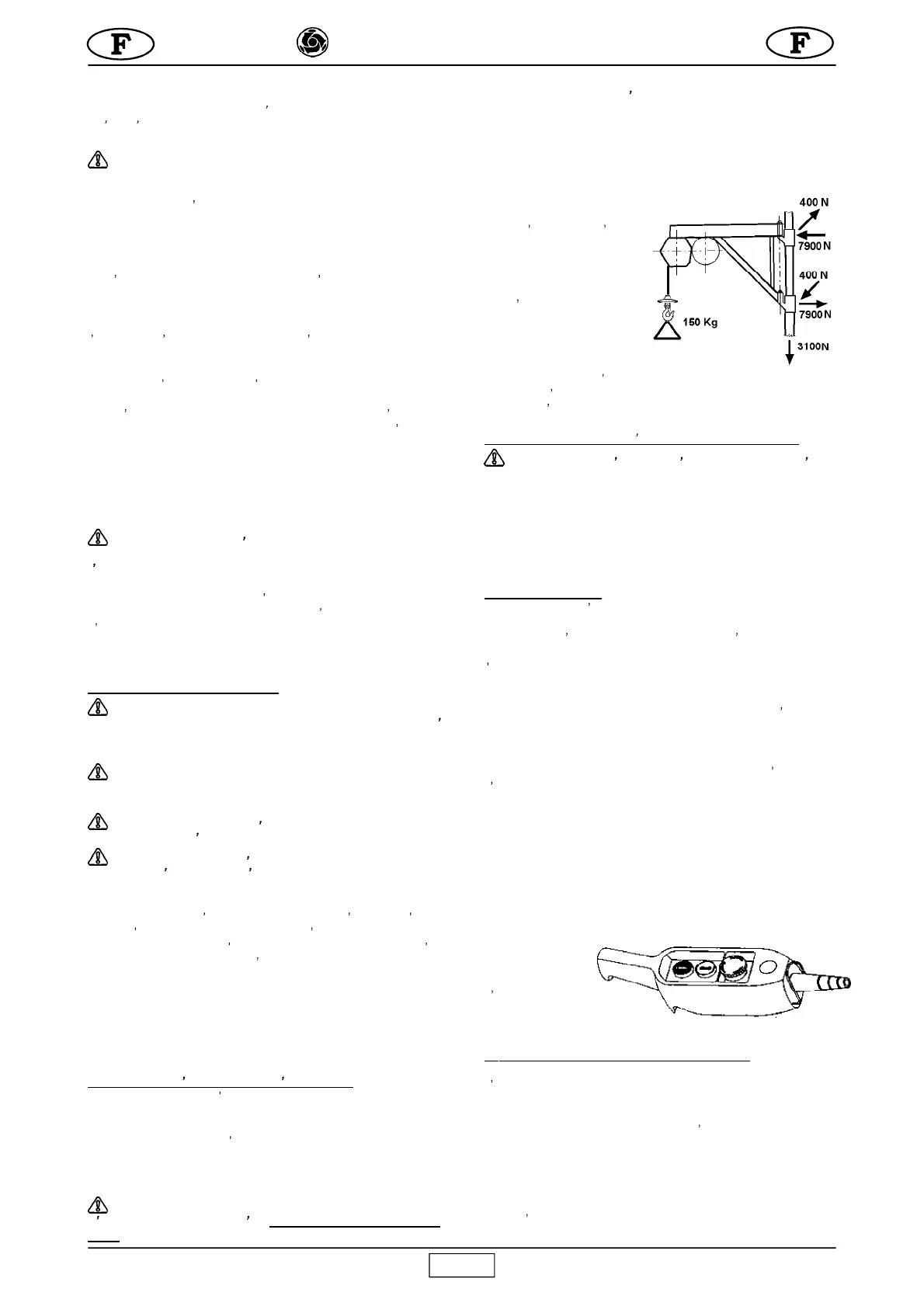

1.REMARQUES PRELIMINAIRES
Attention!! Travailler avec un appareil de levage
requiert une grande attention et de grandes précautions. L
utilisation doit en être confiée uniquement à une personne
experte ayant reçu les instructions nécessaires.
1) La machine est conçue pour le levage de matériaux
et pour être utilisée sur les chantiers de construction de
bâtiments.
2) Il est interdit de l utiliser pour le soulèvement de
personnes et/ou d animaux.
3) Ne pas utiliser l appareil dans des lieux présentant
des risques d explosion ou d incendie ou à proximité de fouilles
souterraines.
La machine est constituée essentiellement de (fig. 1) :
- Tambour monté sur l axe du réducteur (rep.3), d un câble d acier
(rep.1), d un crochet de levage (rep. 2) et d un contre poids (rep. 10)
- Motoréducteur composé dun moteur frein électrique (rep. 4) et dun
réducteur à engrenages à bain d huile (rep. 14).
- Installation électrique (réf.5).
- Levier de commande de fin de course de montée (rep. 9).
- Châssis pivotant (rep. 6) avec bras extensible (rep. 7), poignée de
serrage (rep. 8) et levier de blocage du châssis (rep. 11).
- Levier de commande de fin de course de descente (rep. 16).
- boîte à bouton avec fil de 1.5 m basse tension 24 V. (réf. 15).
2. SUPPORTS D ATTELAGE DE L ÉLÉVATEUR
La structure sur laquelle l élévateur est appliqué doit être en mesure
de supporter les contraintes qui se créent pendant le travail (indiquées
fig. 2).
La société IMER dispose d un vaste choix de supports, représentés
aux figures 7-8-9-10-11-12, prévus pour les différentes applications
de chantier, conçus de sorte à transmettre ces charges de façon
appropriée aux structures.
-ATTENTION- La déclaration CE de conformité en annexe
n est valable que lorsque l on utilise tous les composants
IMER (élévateur et support).
En cas de non-respect de cette condition, la déclaration
perd sa validité et l installateur devra remplir une
nouvelle déclaration CE de conformité après avoir
respecté et vérifié toutes les conditions citées dans la
Directive Machine 2006/42/CE.
Ces forces, indiquées aux appuis de chaque support, doivent être
prises en considération dans le calcul de vérification des structures
de soutien (échafaudages,
terrasses, planchers, etc...)
réalisé par un technicien expert.
En cas d application de lélévateur
sur un échafaudage, assurez-
vous que ce dernier est
contreventé convenablement
(voir fig. 13).
Pour l installation des différents
supports, suivez les instructions
fournies.
Au cas où vous utiliseriez des
accessoires de support de
capacité différente de l élévateur,
indiquez sur lappareil, bien en vue, la capacité de charge autorisée en
fonction de lélément le plus critique du système.
2.1 PRÉDISPOSITION DE LEMPLACEMENT DE TRAVAIL
- Le côté de l ouverture d accès de la charge à l étage
doit être protégé avec un parapet de hauteur supérieure à 1
m et avec butée au pied.
- Assurez-vous que la course de travail est libre sur toute la longueur
et prenez les précautions nécessaires pour que personne ne puisse
se pencher des étages intermédiaires.
- Délimitez la zone de chargement inférieure pour que personne ne
puisse y stationner pendant le levage.
3. MONTAGE (fig. 1)
1) Le montage de l élévateur, comme son utilisation, nécessite un
personnel expert ou ayant été opportunément formé.
Vu le poids de lélévateur, prévoyez un nombre dopérateurs suffisant
pour éviter toute situation dangereuse pendant le transport et
l installation.
2) La hauteur maximum de travail (50m) est celle relative à la position
du motoréducteur correspondant à la charnière supérieure du support.
Positionnez le support sur la structure du bâtiment, vérifiez lalignement
vertical des pivots de soutien (rep. 12) puis, en soulevant le levier de
blocage (rep. 11), introduisez les douilles du châssis (6) sur les pivots
et appliquez la goupille de sécurité (rep. 13) anti-défilement.
Montez le bras télescopique (7) sur le châssis (6) jusqu à la position
dextension minimum, vissez la poignée dotée de rondelle dans le trou
fileté à travers la fente et serrez-la (rep. 8).
5) Dans le cas de montage sur support à chevalet, fixez le bras
télescopique (7) sur le chariot au moyendes orifices de fixation
prévus (réf .fig. 14) en utilisant les boulons et les écrous de
sûreté. Suivez ensuite les instructions fournies avec le
chevalet.
6)Fixer l'éventual dispositif de télécommande doté de puprite a
trois bottons-poussoir et le releir au tableau.
Tous les dispositifs de commande sont dotés de boîte à 3 boutons
(fig. 3) :
noir = descente
blanc = montée
rouge = arrêt
d urgence.
7) Dégagez le
crochet.
4. BRANCHEMENT AU RÉSEAU ÉLECTRIQUE
- Vérifiez que la tension est conforme aux données de plaquette
didentification de la machine.
- Vérifiez également que la tension de ligne est comprise entre -10%
et +6% de la valeur nominale, élévateur en marche.
- Assurez-vous que la ligne électrique d alimentation est dotée de
protection contre les surtensions ou de type différentiel, que le
conducteur de raccordement à la terre présente une section appropriée.
Le dimensionnement des conducteurs doit prendre en considération
les courants de service et la longueur de la ligne, pour éviter des
chutes de tension excessives (réf. Tab. 1)
Évitez d utiliser des rallonges enroulées en spire sur des tambours.
