IMER TR 225 - Schema Elettrico - Wiring Diagram

TR 225 (110V 50Hz)
11
IMER INTERNATIONAL S.p.A.

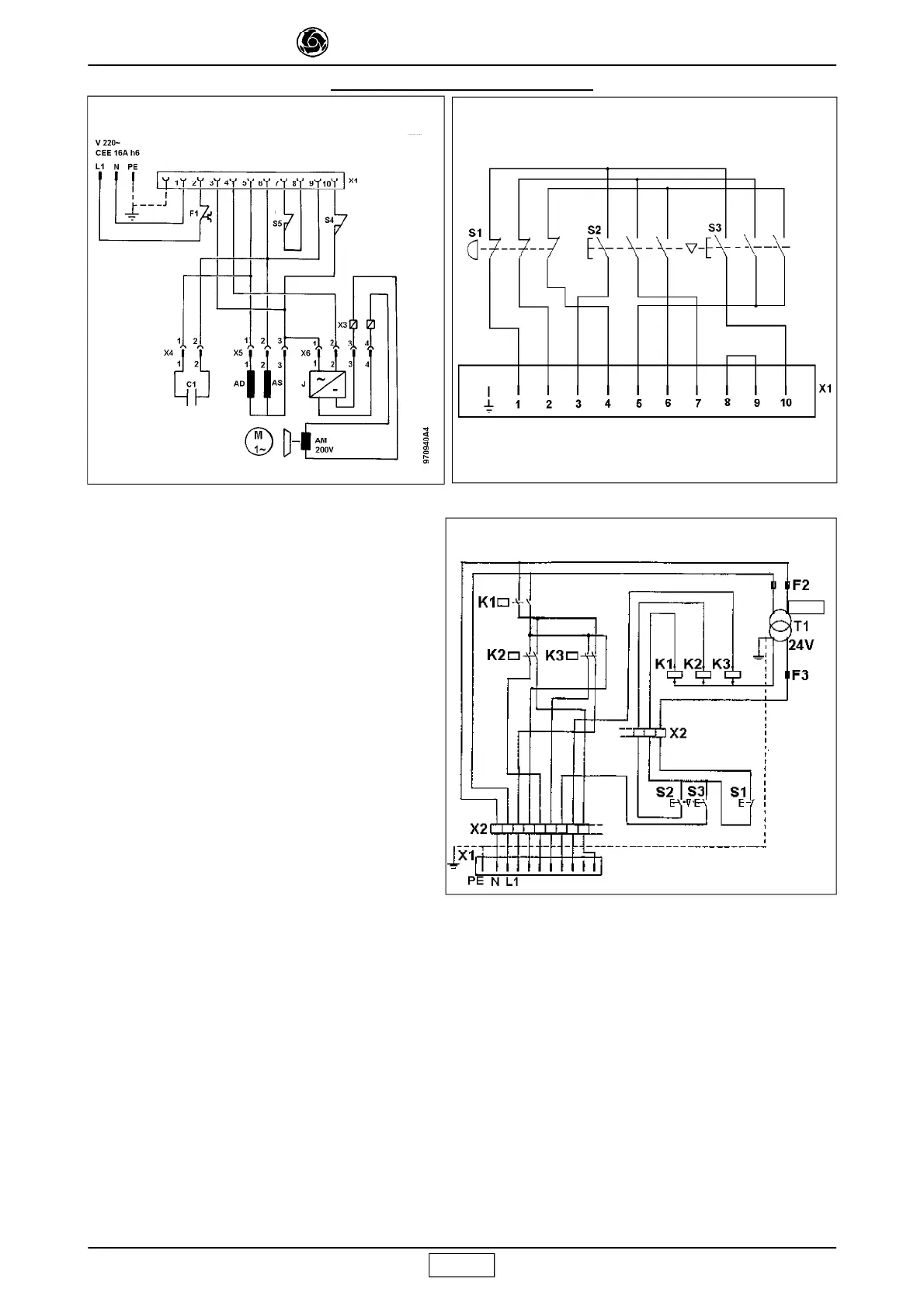

SCHEMA ELETTRICO - WIRING DIAGRAM
Fig.8
110 V
Fig.7
Fig.6
I
QUADRO (FIG.8)
PE CONDUTTORE DI PROTEZIONE
L1 CONDUTTORE DI LINEA FASE
N CONDUTTORE DI LINEA NEUTRO
F1 INTERRUTTORE TERMICO
S4 FINECORSA DISCESA
S5 FINECORSA SALITA
X1 CONNETTORE COMANDI
X3 MORSETTI MAGNETE
X4 CONNETTORE CONDENSATORE
X5 CONNETTORE MOTORE
X6 CONNETTORE ALIMENTATORE MAGNETE
S ALIMENTATORE MAGNETE
AS AVVOLGIMENTO MOTORE SALITA
AD AVVOLGIMENTO MOTORE DISCESA
AM AVVOLGIMENTO MAGNETE FRENO
TELECOMANDO (FIG.6)
L1 CONDUTTORE DI LINEA
N CONDUTTORE DI LINEA NEUTRO
PE CONDUTTORE DI PROTEZIONE
T1 TRASFORMATORE
X1 CONNETTORE
X2 MORSETTIERA
F2 FUSIBILE TRASF. (INGRESSO)
F3 FUSIBILE TRASF. (USCITA)
K1 RELE' ARRESTO
K2 RELE' DISCESA
K3 RELE' SALITA
S1 PULSANTE ARRESTO
S2 PULSANTE DISCESA
S3 PULSANTE SALITA
PULSANTIERA (FIG.7)
S1 PULSANTE ARRESTO
S2 PULSANTE SALITA
S3 PULSANTE DISCESA
X1 CONNETTORE COMANDI
GB
SWITCHBOARD (FIG.8)
PE EAR TH WIRE
L1 LIVE WIRE
N NEUTRAL WIRE
F1 THERMAL OVERLOAD
S4 DOWN LIMIT SWITCH
S5 UP LIMIT SWITCH
X1 PENDANT CONTROL CONNECT OR
X3 MAGNET TERMINALS
X4 CAP ACIT OR CONNECT OR
X5 MOT OR CONNECT OR
X6 MAGNET POWERING CONNECT OR
S BRAKE RECTIFIER
AS MOT OR WINDING, UP
AD MOT OR WINDING, DOWN
AM BRAKE MAGNET WINDING
CONTROL BOARD (FIG.7)
S1 ST OP BUTTON
S2 UP BUTT ON
S3 DOWN BUTT ON
X1 PENDANT CONTROL PLUG
REMOTE CONTROL (FIG.6)
L1 LIVE WIRE
N NEUTRAL WIRE
PE EAR TH WIRE
T1 TRANSFORMER
X1 CONTROL CONNECT OR
X2 SWITCHBOARD TERMINALS
F2 TRANSFORMER. FUSE
F3 AUXILIARY TRANSFORMER. FUSE
K1 ST OP CONT ACTOR
K2 UP CONT ACT OR
K3 DOWN CONT ACT OR
S1 ST OP BUTTON
S2 UP BUTT ON
S3 DOWN BUTT ON
