IMER TR 225 - Dati Tecnici; Technical Data

TR 225 (110V 50Hz)
2
IMER INTERNATIONAL S.p.A.

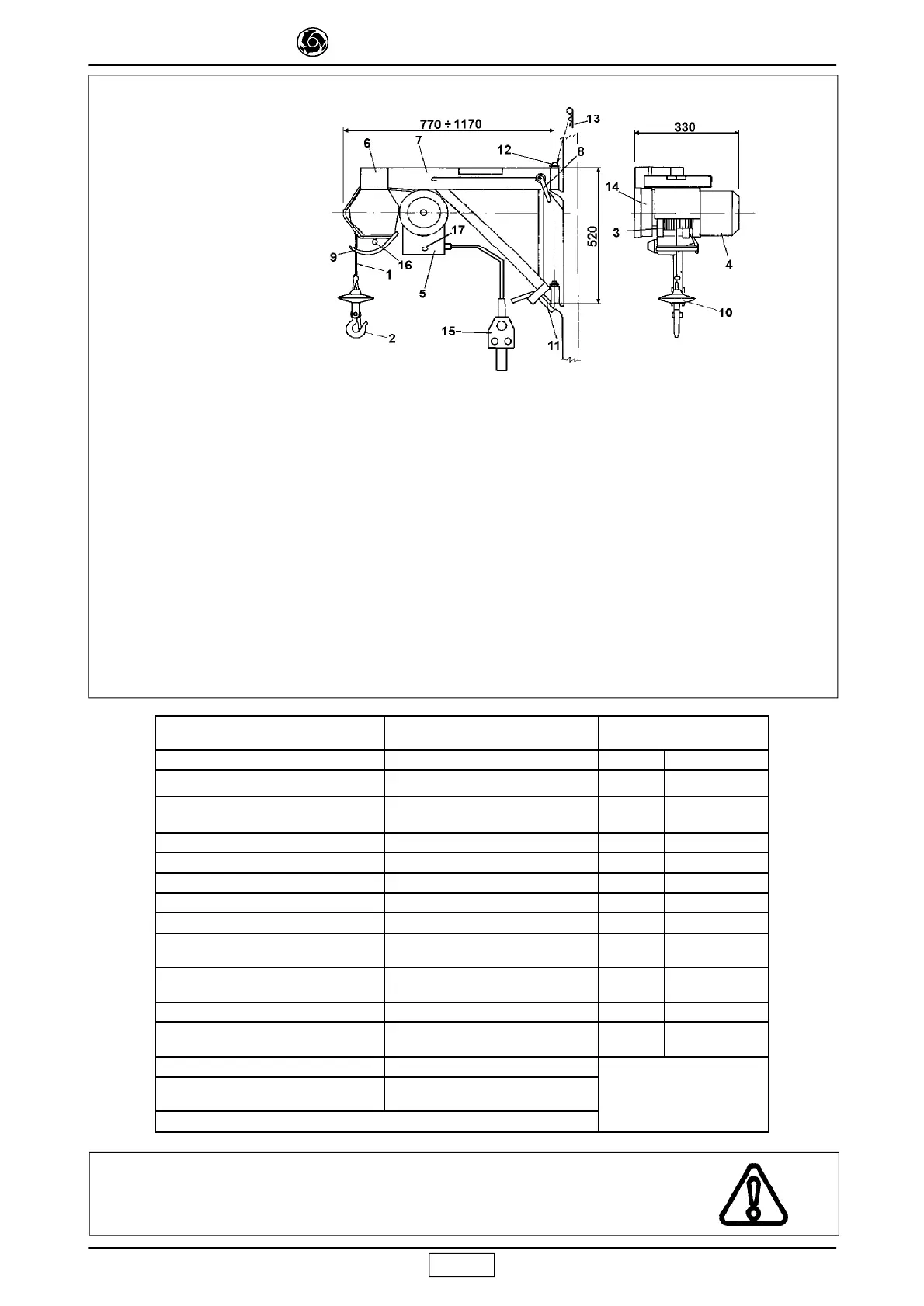

Fig.1
1 FUNE ACCIAIO
2 GANCIO
3 TAMBURO
4 MOTORE ELETTRICO AUTOFRENENTE
5 QUADRO ELETTRICO
6 BRACCIO ESTENSIBILE
7 TELAIO PORTANTE GIREVOLE
8 MANIGLIA BLOCCAGGIO
9 LEVA FINECORSA SUPERIORE
10 CONTRAPPESO
11 LEVA BLOCCAGGIO BRACCIO
12 PERNO SOSTEGNO
13 COPIGLIA
14 RIDUTTORE
15 PULSANTIERA
16 LEVA FINE CORSA INFERIORE
17 INTERRUTTORE TERMICO
LIVELLA
NIVEAU
WATER LEVEL
WASSERWAAGE
NIVEL
1 ROPE
2 HOOK
3 DRUM
4 BRAKE MOTOR
5 ELECTRIC PANEL
6 EXTENDABLE ARM
7 REVOLVING FRAME
8 LOCKING HANDLE
9 LIMIT SWITCH LEVER
10 ROPE WEIGHT
11 FRAME LOCKING LEVER
12 SUPPORT HINGE
13 SPLIT PIN
14 GEAR BOX
15 PENDANT CONTROL
16 DOWN POSITION CONTROL LEVER
17 THERMAL OVERLOAD
Particolare attenzione deve essere fatta alle avvertenze contrassegnate con questo simbolo :
Special attention must be given to warnings with this symbol:
DATI TECNICI TECHNICAL DATA
Portata max Max capacity kg 200
Velocità media di sollevamento Lifting speed m / 1' 19
Altezza max di lavoro Max working height m 30
Alimentazione Nom. voltage V / Hz 110 / 50
Potenza motore Motor power Kw 0.7
Giri motore R.P.M. n° / 1' 1320
Assorbimento Nom. current A 14
Tipo di servizio Service type S3 50 %
Livello di emissione sonora -- LwA
(EN ISO 3744)
Level of noise emission -- LwA
(EN ISO 3744)
dB 79
Livello di pressione sonora -- LpA -- 1,5 m Level of noise pressure -- LpA -- 1,5 m dB <70
Peso della macchina Machine weight kg 46
Ingombro per l'imballo Packing dimensions mm 820x350x500
Norme di progetto Design standards
DPR 459
del 24.7.96
S.I N°3073 of 30/11/92
FEM 1.001. UNI-ISO 4301-4308-2408 UNI 7670-9466 EN 60204-1
