IMER INTERNATIONAL S.p.A.
TR 225 (110V 50Hz)
Caro cliente,
ci complimentiamo per il suo acquisto dell argano IMER, risultato
di anni di esperienza: è una macchina di massima affidabilità e
dotata di soluzioni tecniche innovative.
OPERARE IN SICUREZZA: É fondamentale ai fini
della sicurezza leggere attentamente le seguenti istruzioni.
Il presente manuale di USO E MANUTENZIONE deve essere cu-
stodito dal responsabile di cantiere, sempre disponibile per la con-
sultazione.
Il manuale è da considerarsi parte della macchina e deve essere
conservato per futuri riferimenti (EN 292/2) fino alla distruzione
della macchina stessa. In caso di danneggiamento o smarrimento
potrà essere richiesto al costruttore un nuovo esemplare.
Il manuale contiene importanti indicazioni sulla preparazione del
cantiere, l installazione, l uso, le modalità di manutenzione e la ri-
chiesta di parti di ricambio.
Comunque è da ritenersi indispensabile una adeguata esperienza
e conoscenza della macchina da parte del montatore e dell
utilizzatore.
Affinché sia possibile garantire la sicurezza dell operatore, la sicu-
rezza di funzionamento e una lunga durata dell apparecchio, devo-
no essere rispettate le istruzioni del manuale, unitamente alle nor-
me di sicurezza e prevenzione degli infortuni sul lavoro secondo la
legislazione vigente (uso di calzature e abbigliamento adeguati, uso
di elmetti, di cinture di sicurezza, predisposizione di parapetti pro-
spicienti il vuoto, ecc.).
É vietato apportare modifiche di qualsiasi natura alla
struttura metallica o impiantistica della macchina.
IMER INTERNATIONAL declina ogni responsabilità in caso di non
osservanza delle leggi che regolano l uso di apparecchi di solleva-
mento, in particolare: uso improprio, difetti di alimentazione, ca-
renza di manutenzione, modifiche non autorizzate, manomissioni
e/o danneggiamenti, inosservanza parziale o totale delle istruzioni
contenute in questo manuale.
1. DESCRIZIONE GENERALE
AVVERTENZA: Operare con una macchina di solle-
vamento richiede grande attenzione e perizia, il comando può
essere affidato solo a personale esperto o che abbia ricevuto
le necessarie istruzioni.
1) La macchina è concepita per il sollevamento di
materiali e per essere utilizzata nei cantieri di costruzioni edili.
2) É vietato l uso per il sollevamento di persone e/o
di animali.
3) Non deve essere utilizzato in ambienti ove esista
il pericolo d esplosioni o incendio o in ambienti di scavi sot-
terranei.
La macchina è costituita essenzialmente da (fig.1):
- Tamburo montato sull albero del riduttore (rif.3) da una fune me-
tallica (rif.1) da un gancio di sollevamento (rif.2) e contrappeso
(rif.10).
- Motoriduttore composto da un motore elettrico autofrenante (rif.4)
e riduttore ad ingranaggi a bagno d olio (rif.14).
- Impianto elettrico (rif.5).
- Leva di comando fine corsa salita (rif.9).
- Leva di comando fine corsa discesa (rif.16.).
- Telaio portante girevole (rif.7) con braccio estensibile (rif.6) mani-
glia di bloccaggio (rif.8), leva di bloccaggio telaio (rif.11).
- Interruttore termico (17) che arresta l elevatore quando la corren-
te supera il valore nominale (per ripristinarlo occorre schiacciarlo).
- L elevatore dispone di 3 tipi di pulsantiere (rif. 15):
. pulsantiera da 1.5 m a comando diretto.
. pulsantiera da 25 m in bassa tensione a 24V.
. pulsantiera da 30 m in bassa tensione a 24V.
2. SUPPORTI PER L ELEVATORE

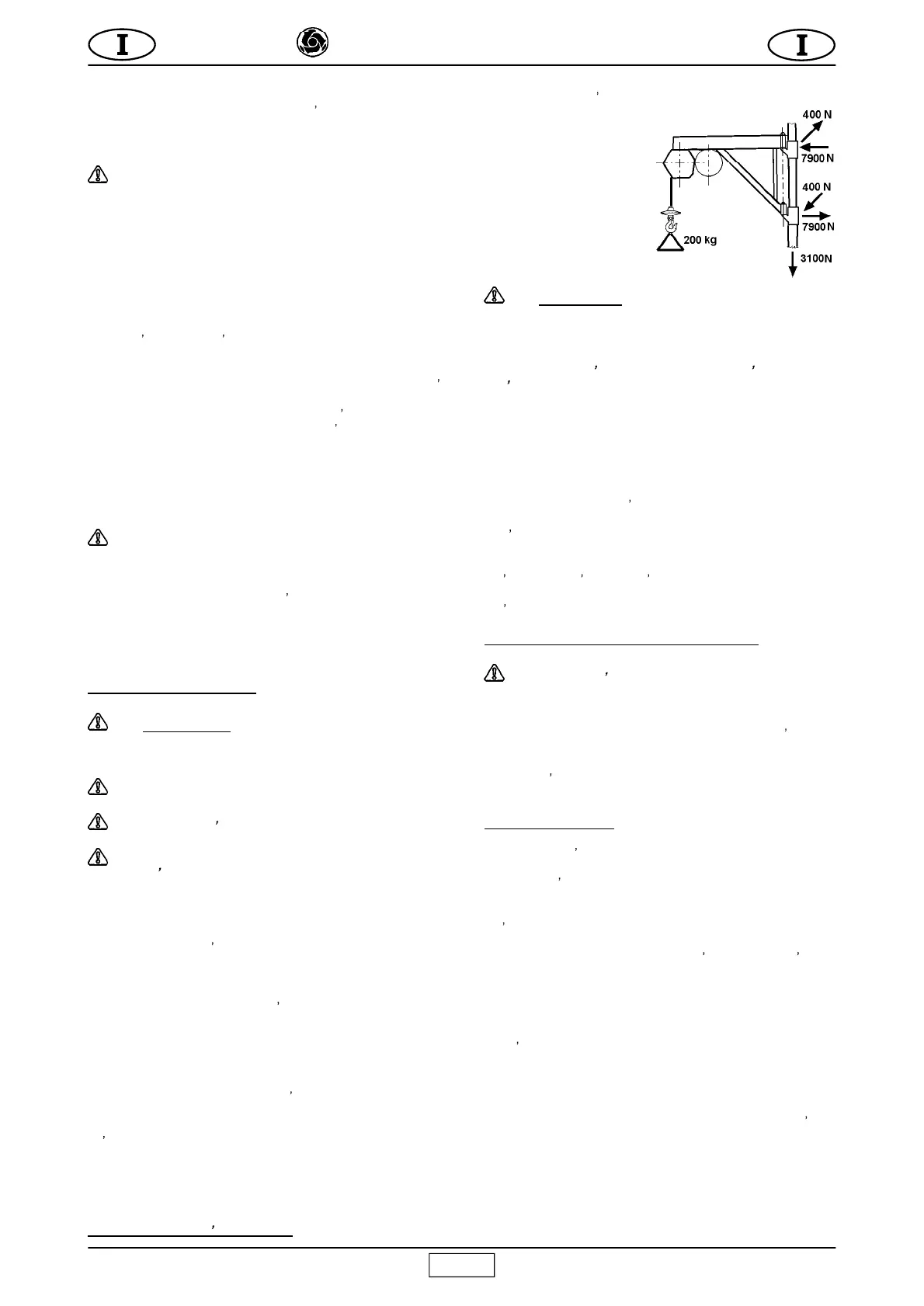

Fig.2
MAX
La struttura su cui l elevatore viene applicato deve essere in
grado di sopportare le solleci-
tazioni indicate in fig. 2, che si
generano durante il funziona-
mento.
IMER dispone di una ampia scel-
ta di supporti, rappresentati in fi-
gura 9 -10- 11 - 12 -13 -14, pre-
visti per le diverse applicazioni
di cantiere, progettati in modo da
trasmettere idoneamente alle
strutture questi carichi.
ATTENZIONE
La dichiarazione CE di conformità allegata al presente ma-
nuale, è valida solo se vengono utilizzati tutti componenti di
costruzione IMER (elevatore e supporto).
Se questa condizione non è rispettata, tale dichiarazione è
valida solo per l elevatore. Chi esegue l installazione
dell elevatore su un altro tipo di supporto dovrà compilare
una nuova dichiarazione CE di conformità, dopo aver verifi-
cato tutti i requisiti contenuti nella Direttiva Macchine 89/392/
CEE e sue successive modifiche ed integrazioni.
Le forze, indicate agli appoggi di ciascun supporto, dovranno
essere considerate nel calcolo di verifica delle strutture di
sostegno (ponteggi, terrazze, soffitti, ecc.) effettuato da tec-
nico competente.
In caso di applicazione dell elevatore su ponteggio, questo
deve essere opportunamente controventato (vedere fig. 15)
Per l installazione dei diversi supporti, seguire le istruzioni di
cui ciascuno è fornito.
Nel caso si utilizzino dei supporti con portata diversa
dall elevatore, sull insieme dell apparecchio installato dovrà
essere affissa, ben visibile la portata ammissibile in funzione
dell elemento più critico del sistema.
2.1 PREDISPOSIZIONE DEL POSTO DI LAVORO
- Il lato dell apertura di accesso del carico al piano
deve essere protetto con un parapetto di altezza superiore a
1m ed arresto al piede.
- Accertarsi che la corsa di lavoro sia sgombra per tutta l altezza e
prendere le precauzioni necessarie perché nessuno possa spor-
gersi dai piani intermedi.
- delimitare l area di carico inferiore perché nessuno possa sostar-
vi durante il sollevamento.
3. MONTAGGIO (Fig.1)
1) Il montaggio dellelevatore, così come il suo utilizzo, richiede personale
esperto o che abbia ricevuto le necessarie istruzioni.
Dato il peso dellelevatore, devono essere impiegati un numero di operatori
tali da non creare situazioni di pericolo durante il suo trasporto ed installa-
zione.
2) Laltezza massima di lavoro (30m) è quella relativa alla posizione del
motoriduttore corrispondente al perno superiore del supporto.
3) Posizionare il supporto sulla struttura delledificio, verificare lallinea-
mento verticale dei perni di sostegno (rif.12) quindi, sollevando la leva di
bloccaggio (rif.11) inserire le boccole del telaio portante (7) sui perni ed
applicare la copiglia di sicurezza (rif.13) antisfilamento.
4) Montare il braccio estensibile (6) sul telaio (7) fino alla posizione di
minima estensione, avvitare la maniglia con rondella nel foro filettato attra-
verso l asola e serrarla (rif.8).
5) Nel caso di montaggio su supporto a cavalletto, fissare il braccio
estensibile (6) al carrello mediante i fori di fissaggio previsti (rif.fig.14) uti-
lizzando viti e dadi autobloccanti. Seguire per il resto le istruzioni fornite
con il cavalletto.
6) Collegare la pulsantiera a comando diretto (da 1.5m) utilizzando lappo-
sito connettore sul quadro elettrico (5) ed inserire la sicura.
Con il comando in bassa tensione a 24V occorre fissare il quadro elettrico
sul telaio portante (7) con la staffa ed inserire il connettore al quadro (5).
Tutti i dispositivi di comando sono dotati di pulsantiera a 3 pul-
santi (fig. 3):
