R
M
1
2
2 4
9
10
14
5
12
3
3
7
63
11
13
8
Rif Descrizione componenti kit Q.tà
1 Guarnizione 18.5x11.5x2 AFM 34/2 2
2 Guarnizione 56x44x2 AFM 37 4
3 Guarnizione 75x55x2 mm in Fasit So RG 3
4 Scambiatore a piastre 1
5 O.R. 18X2 Nitrile 70 SH. 1
6 Raccordo portagomma tipo Roma femm. G1-
2X15
1
7 Rubinetto G 1-2 MF con codolo 1
8 Valvola sfogo aria automatica 1-2 mini 1

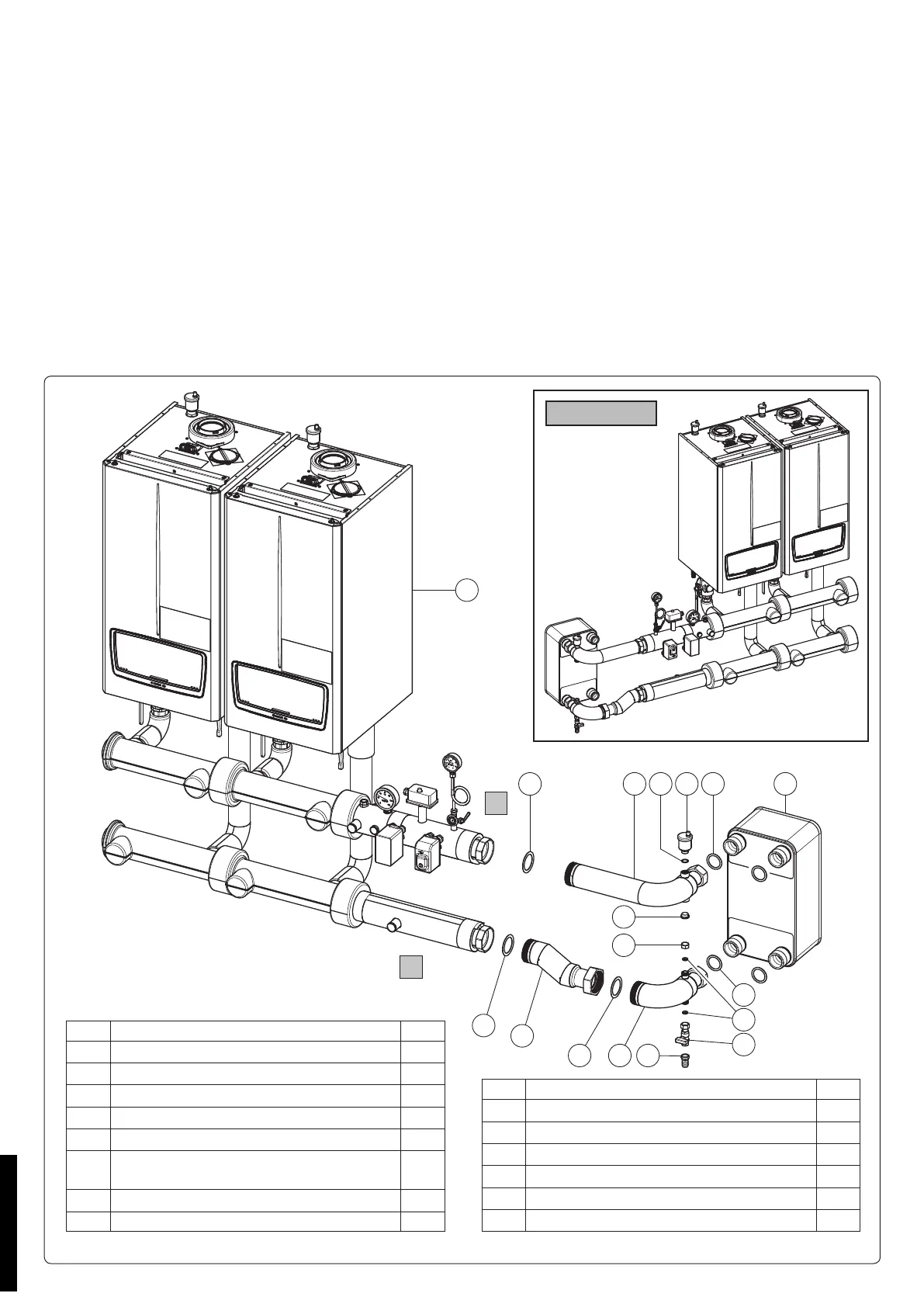

Montaggio kit scambiatore a piastre per Victrix Pro 35-55-80 V2.
Assemblare sul tubo (12) la valvola sfogo aria automatica (8) assicurandosi di interporre l'anello OR (5) e serrare la connessione libera
con il tappo in ottone (10), assicurandosi di interporre apposito materiale di tenuta quale stoppa o simili.
Assemblare sul tubo (13) in sequenza, il rubinetto (7) e il raccordo portagomma (6), e sulla connessione libera serrare il tappo (9) assi-
curandosi di interporre le guarnizioni (1).
Collegare sul ritorno (R) della caldaia (14), il tubo (11) al tubo (13) assicurandosi di interporre le guarnizioni (3).
Collegare sulla mandata (M) della caldaia (14) il tubo (12) assicurandosi di interporre la guarnizione (3).
Collegare allo scambiatore a piastre (4) i tubi (12) e (13), interponendo le guarnizioni (2), come indicato in Fig. 8.
Dopo il 1° collaudo in temperatura vericare il serraggio di tutte le tubazioni.
N.B.: Le connessioni con applicati i tappi 9 e 10 devono essere utilizzate per i collegamenti al vaso d'espansione e al riempimento del
circuito di caldaia (per il dimensionamento del vaso far riferimento alla tabella dati).
Nel caso di montaggio del kit con uscite libere sul lato sinistro è necessario eseguire l'installazione come rappresentato in gura 9.
Attenzione: le caldaie VICTRIX PRO V2 hanno un grado di isolamento elettrico IPX5D e possono essere installate anche all'esterno
mediante gli appositi kit; è opportuno comunque, se installate all'esterno, proteggere dagli agenti atmosferici i kit.
Le caldaie devono essere installate nelle congurazioni e con i propri kit sicurezza originali.
La ditta declina ogni responsabilità qualora
l'installatore non utilizzi i dispositivi ed i kit originali approvati INAIL o li utilizzi impropriamente.
USCITA SX
8
Rif Descrizione componenti kit Q.tà
9 Tappo 1-2 F chiave esagonale 23 mm 1
10 Tappo ottone Kramer G 1-2 maschio 1
11 Tubo DN65 G2 1-2 MF ritorno 1
12 Tubo DN65 G2 1-2 M G2 F mandata 1
13 Tubo DN65 G2 1-2 M G2 F ritorno 1
14* Caldaia -
9
* Componenti non presenti all'interno del kit.
STD.010398/000
