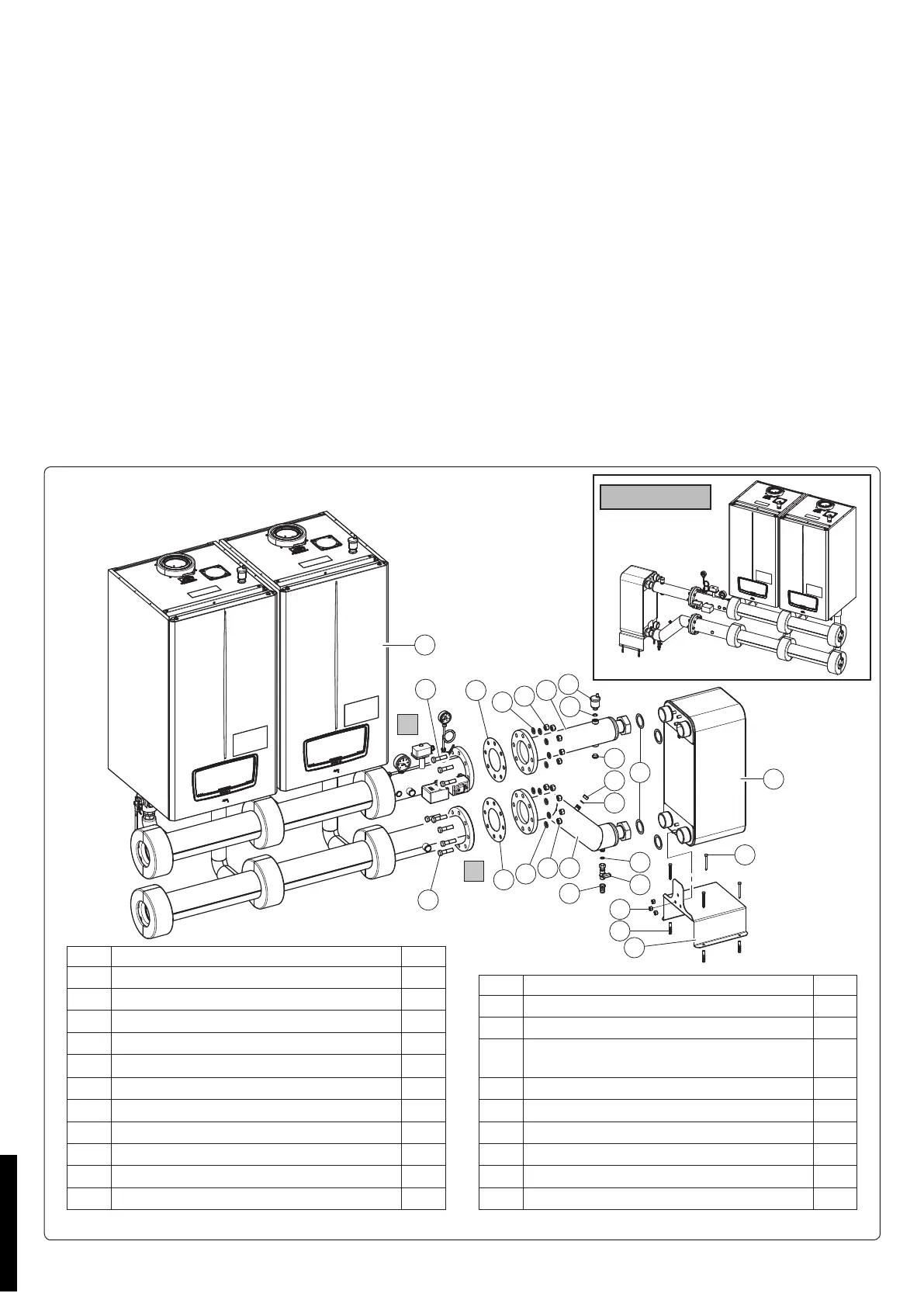

Montaggio kit scambiatore a piastre per Victrix Pro 100-120-150 V2
Assemblare sul collettore (7) la valvola sfogo aria automatica (5) assicurandosi di interporre l'anello OR (4) e serrare la connessione libera
con il tappo in ottone (3), assicurandosi di interporre apposito materiale di tenuta quale stoppa o simili.
Assemblare sul collettore (8) in sequenza, il rubinetto (13) e il raccordo portagomma (14), e sulla connessione libera serrare il tappo (16)
assicurandosi di interporre le guarnizioni (12).
Collegare sulla tubazione di ritorno (R) della caldaia (20) il collettore (8), assicurandosi di interporre la guarnizione (9) e, utilizzando
le viti (17), le rosette (19) e i dadi (18).
Fissare lo scambiatore a piastre (6) alla squadretta sostegno scambiatore (10) utilizzando i dadi (15).
Collegare successivamente lo scambiatore a piastre (6) al collettore (8) interponendo la guarnizione (11).
Collegare sulla tubazione di mandata (M) della caldaia (20), il collettore (7) assicurandosi di interporre la guarnizione (9) e, utilizzando
le viti (17), le rosette (19) e i dadi (18).
Collegare successivamente lo scambiatore a piastre (6) al collettore (7) interponendo la guarnizione (11).
Fissare a terra la squadretta sostegno scambiatore (10) utilizzando le viti (1) e i rispettivi tasselli (2), come rappresentato in gura 10.
Dopo il 1° collaudo in temperatura vericare il serraggio di tutte le tubazioni.
N.B.: Le connessioni con applicati i tappi 16 e 17 devono essere utilizzate per i collegamenti al vaso d'espansione e al riempimento del
circuito di caldaia (per il dimensionamento del vaso far riferimento alla tabella dati).
Nel caso di montaggio del kit con uscite libere sul lato sinistro è necessario eseguire l'installazione come rappresentato in gura 11.
Attenzione: le caldaie VICTRIX PRO V2 hanno un grado di isolamento elettrico IPX5D e possono essere installate anche all'esterno
mediante gli appositi kit; è opportuno comunque, se installate all'esterno, proteggere dagli agenti atmosferici i kit.
Le caldaie devono essere installate nelle congurazioni e con i propri kit sicurezza originali.
La ditta declina ogni responsabilità qualora
l'installatore non utilizzi i dispositivi ed i kit originali approvati INAIL o li utilizzi impropriamente.
ATTENZIONE: L'installazione a seguire non è valida per il mercato italiano.
10
USCITA SX
Rif Descrizione componenti kit Q.tà
1 Vite TE 8x80 4
2 Tassello 12x60 4
3 Tappo ottone Kramer G 1-2 maschio 1
4 O.R. 18x2 Nitrile 70 SH. 1
5 Valvola sfogo aria automatica 1-2 mini 1
6 Scambiatore 100 piastre XB66LSB1100 1
7 Collettore di mandata 1
8 Collettore di ritorno 1
9 Guarnizione 2
10 Squadretta sostegno scambiatore 1
11 Guarnizione 75x55x2 mm in Fasit So RG 4
Rif Descrizione componenti kit Q.tà
12 Guarnizione 18.5x11.5x2 AFM 34/2 2
13 Rubinetto G 1-2 MF con codolo 1
14 Raccordo portagomma tipo Roma femm. G1-
2X15
1
15 Dado M12 3
16 Tappo 1-2 F chiave esagonale 23 mm 1
17* Vite TE M16x65 16
18* Dado TE M16 16
19* Rosetta 17x30x3 16
20* Caldaia -
11
* Componenti non presenti all'interno del kit.
STD.010398/000
