Trinn 3

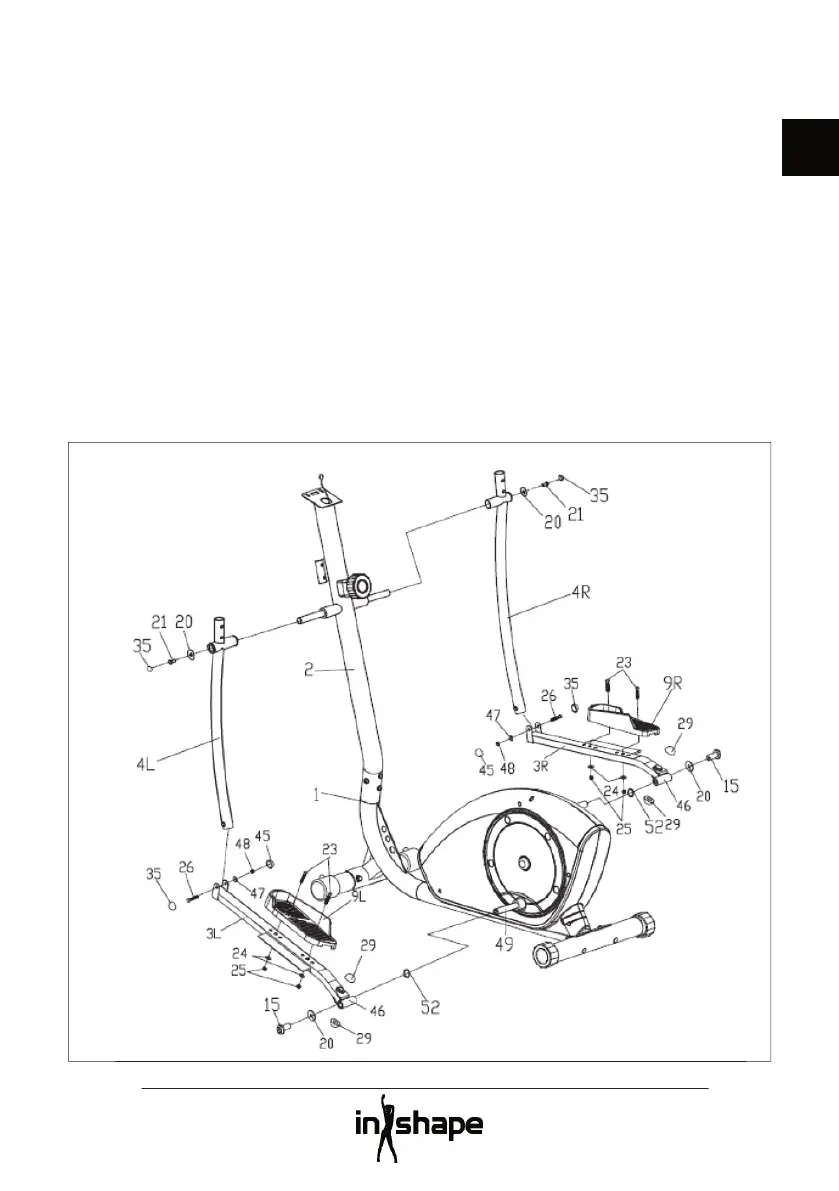

1. Skru den venstre svingstangen (4L) på
akselen på styrestangen (2) med en
spennskive (20) og en sekskantskrue (21).
Stram bare sekskantskruen for hånd.
Monter den høyre svingstangen (4R) på
samme måte.
2. Skru den venstre tverrstangen (3L)
på venstre pedalarm (49) med en
spennskive (20), en bølgeskive (52) og
en bolt (15). Stram bare bolten med
fi ngrene.
Monter den høyre tverrstangen (3R) på
samme måte.
3. Skru venstre svingstang (4L) og venstre
tverrstang (3L) sammen med en
sekskantskrue (26), en spennskive (47) og
en låsemutter (48).
Skru høyre svingstang (7R) og høyre
tverrstang (8R) sammen på samme måte.
Kontroller at alle delene sitter riktig.
Etterstram all montering.
Sett hetter (35, 45, 29) på skruer og mutre
som vist.
4. Skru venstre fotplate (9L) fast på venstre
tverrstang (3L) med sekskantskruer (23),
spennskiver (24) og låsemutre (25).
Monter høyre fotplate (9R) på samme
måte.
