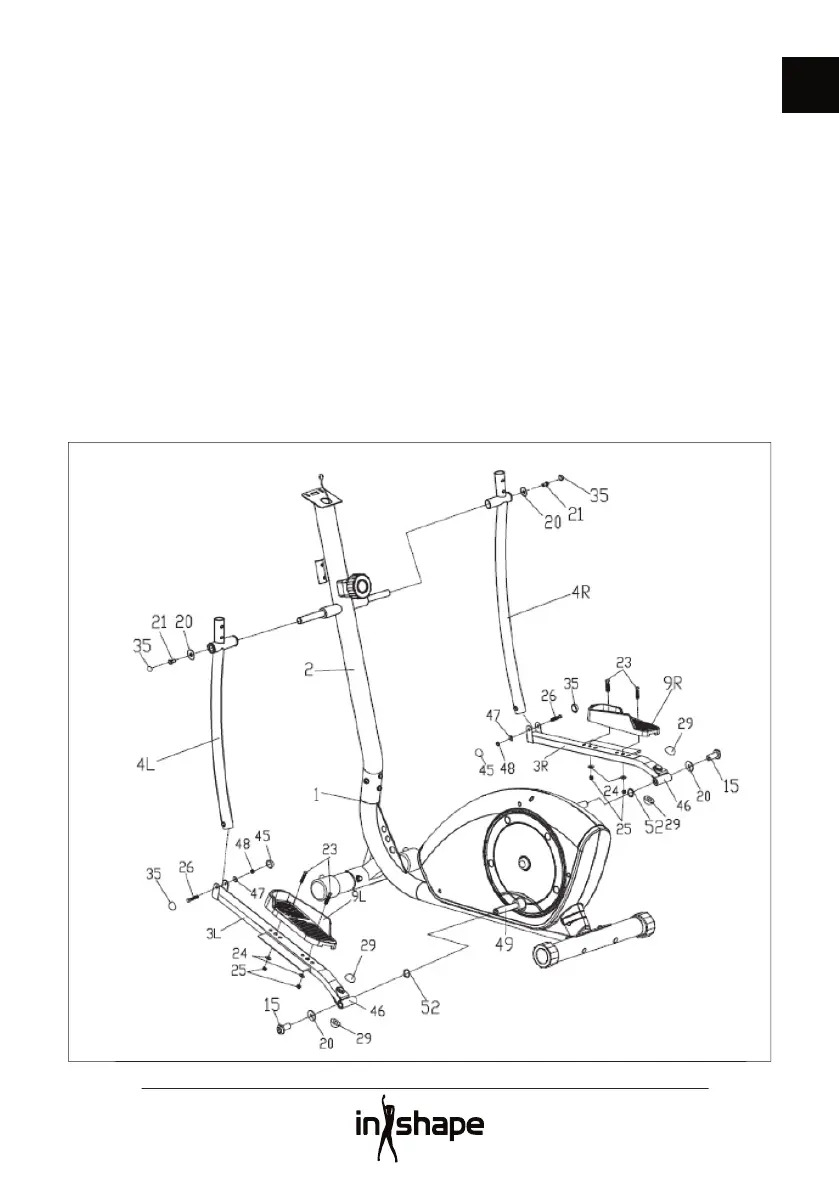

Trin 3
1. Skru den venstre svingstang (4L) på
akslen på styrstangen (2) med en
spændeskive (20) og en sekskantskrue
(21). Spænd kun sekskantskruen med
fi ngrene.
Monter den højre svingstang (4R) på
samme måde.
2. Skru venstre tværstang (3L) på venstre
pedalarm (49) med en spændeskive (20),
en bølgeskive (52) og en bolt (15). Spænd
kun bolten med fi ngrene.
Monter den højre tværstang (3R) på
samme måde.
3. Skru venstre svingstang (4L) og venstre
tværstang (3L) sammen med en
sekskantskrue (26), en spændeskive (47)
og en låsemøtrik (48).
Skru højre svingstang (7R) og højre
tværstang (8R) sammen på samme måde.
Kontroller, at alle dele sidder korrekt.
Efterspænd alle samlinger.
Sæt hætter (35, 45, 29) på skruer og
møtrikker som illustreret.
4. Skru venstre fodplade (9L) fast på venstre
tværstang (3L) med sekskantskruer (23),
spændeskiver (24) og låsemøtrikker (25).
Monter højre fodplade (9R) på samme
måde.
