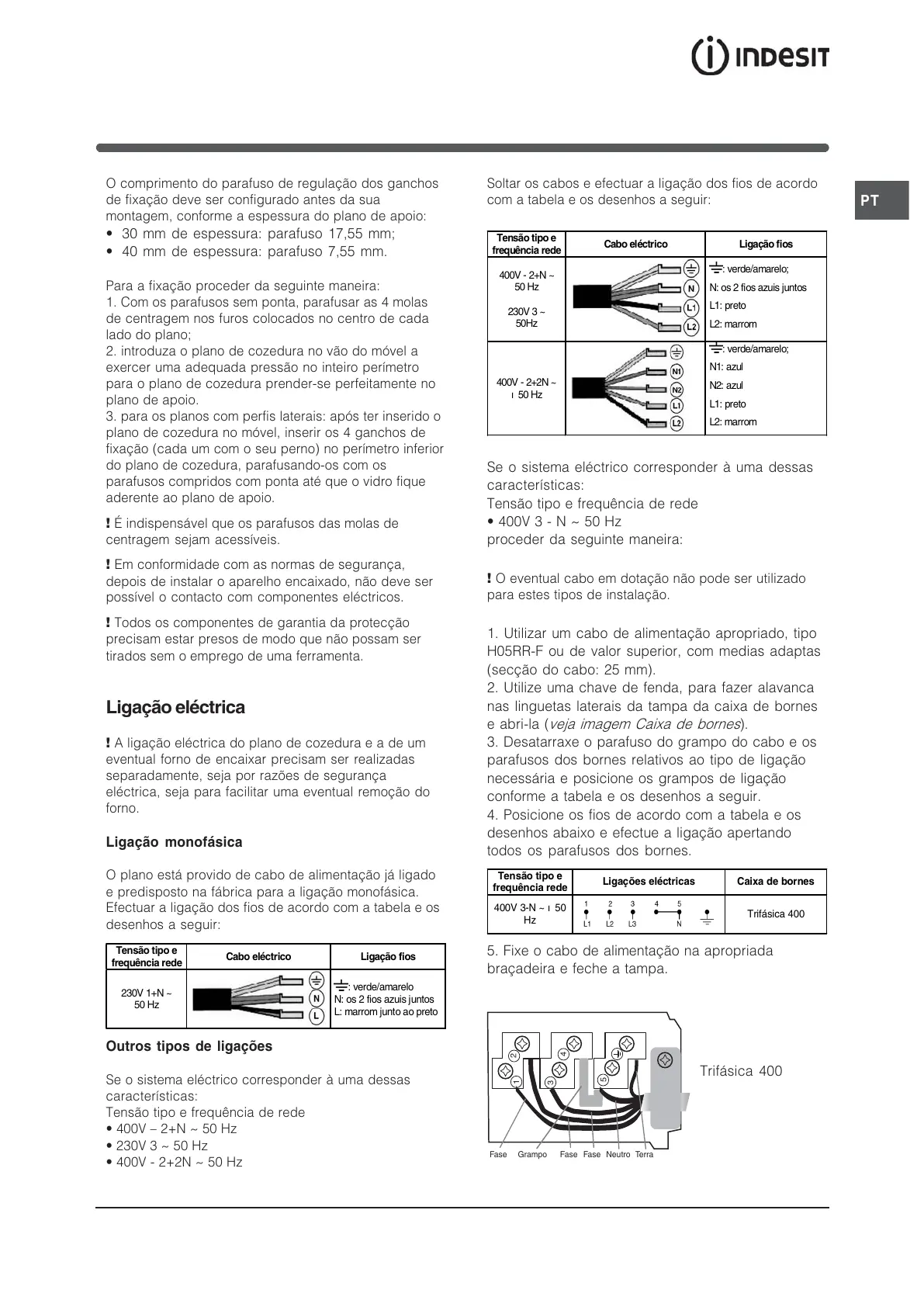

PT
O comprimento do parafuso de regulação dos ganchos
de fixação deve ser configurado antes da sua
montagem, conforme a espessura do plano de apoio:
30 mm de espessura: parafuso 17,55 mm;
40 mm de espessura: parafuso 7,55 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas
de centragem nos furos colocados no centro de cada
lado do plano;
2. introduza o plano de cozedura no vão do
vel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente no
plano de apoio.
3. para os planos com perfis laterais: as ter inserido o
plano de cozedura
no vel, inserir os 4 ganchos de
fixação (cada um com o seu perno) no perímetro inferior
do plano de cozedura, parafusando-os com os
parafusos compridos com ponta até que o vidro fique
aderente
ao plano de apoio.
É indispensável que os parafusos das molas de
centragem sejam acessíveis.
Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve
ser
possível o contacto com componentes eléctricos.
Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ligação eléctrica
A ligação eléctrica do plano de cozedura e a de um
eventual forno de encaixar precisam ser realizadas
separadamente, seja por razões de segurança
eléctrica, seja para facilitar uma eventual remoção
do
forno.
Ligação monosica
O plano está provido de cabo de alimentação ligado
e predisposto na fábrica para a ligação monofásica.
Efectuar a ligação dos fios de acordo com a tabela e os
desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico Ligação fios
230V 1+N ~
50 Hz
: verde/amarelo
N: os 2 fios azuis juntos
L: marrom junto ao preto
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
400V 2+N ~ 50 Hz
230V 3 ~ 50 Hz
400V - 2+2N ~ 50 Hz
Soltar os cabos e efectuar a ligação dos fios de acordo
co
m a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico Ligação fios
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: verde/amarelo;
N: os 2 fios azuis juntos
L1: preto
L2: marrom
400V - 2+2N ~
ı50 Hz
: verde/amarelo;
N1: azul
N2: azul
L1: preto
L2: marrom
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
400V 3 - N ~ 50 Hz
proceder da seguinte maneira:
O eventual cabo em dotação não pode ser utilizado
para estes tipos de instalação.
1. Utilizar um cabo de alimentação apropriado, tipo
H05RR-F ou de valor superior, com medias adaptas
(secção do cabo: 25 mm).
2. Utilize uma chave de fenda, para fazer ala
vanca
nas linguetas laterais da tampa da caixa de bornes
e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os
parafusos dos bornes relativos ao tipo de ligação
necessária e posicione os grampos de ligação
conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os
desenhos abaixo e efectue a ligação apertando
todos os parafusos dos bornes.
Tensão tipo e
freqncia rede
Ligações eléctricas Caixa de bornes
400V 3-N ~ ı 50
Hz
Trifásica 400
5. Fixe o cabo de alimentação na apropriada
braçadeira e feche a tampa.
5
Fase Grampo Neutro TerraFase
1
2
3
4
Fase
Trifásica 400
