18
PT

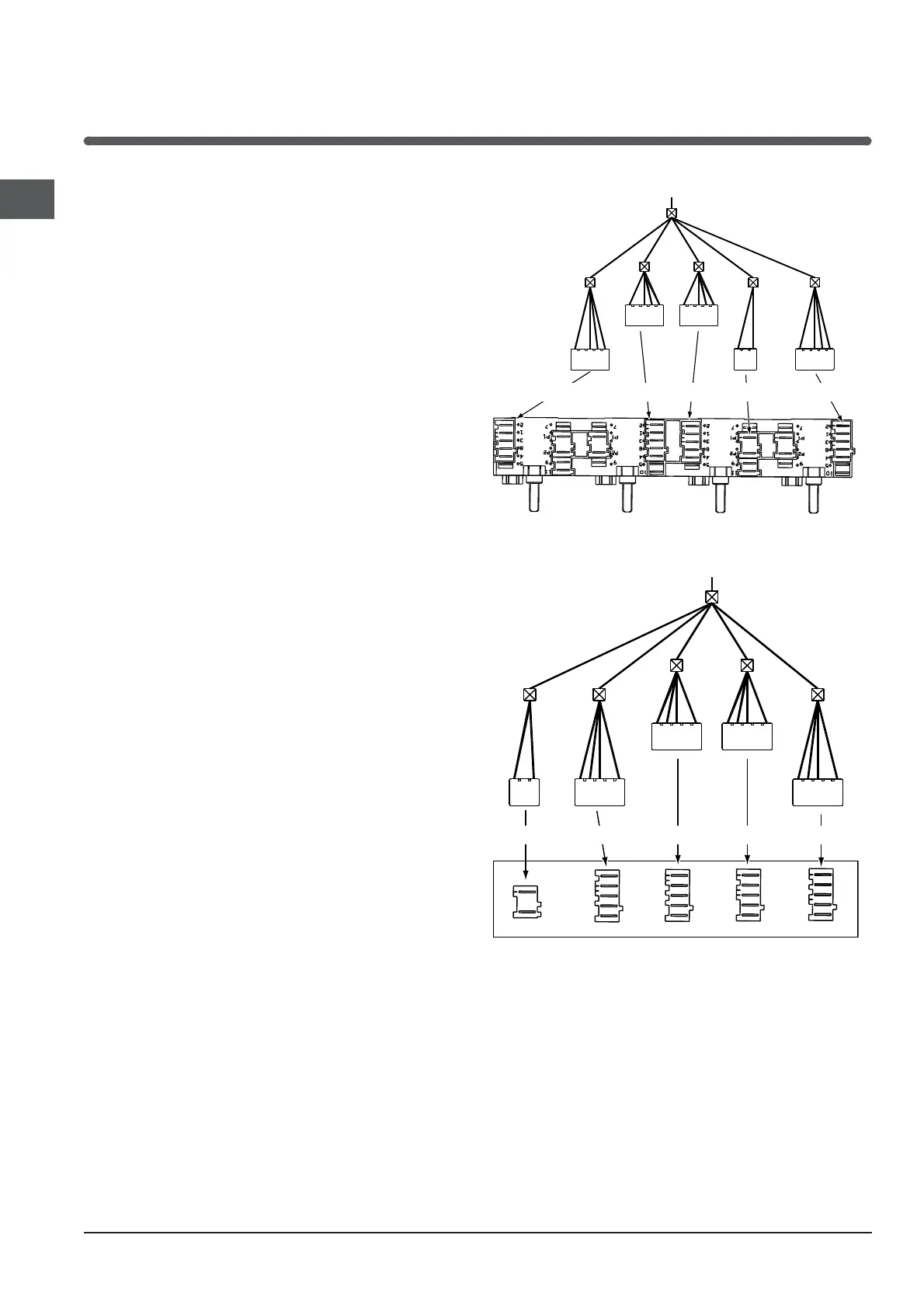

PLANO DE ENCAIXAR
FOGÃO DE ENCAIXAR
BRANCO VERMELHO AMARELO AZUL VERDE
VRH 641 D C - VRH 642 DO X
PLANO DE ENCAIXAR
FOGÃO DE ENCAIXAR
BRANCO VERMELHO AMARELOAZUL VERDE
• Os móveis situados ao lado, com altura superior
aquela do plano de trabalho, devem ser situados ao
menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada sobre uma
superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por uma
fixação errada poderão alterar as características e as
performances do plano de cozedura.
O comprimento do parafuso de regulação dos
ganchos
de fixação deve ser configurado antes da sua
montagem,
conforme a espessura do plano de apoio:
• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas
de centragem nos furos colocados no centro de cada
lado do plano;
2. introduza o plano de cozedura no vão do móvel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente no
plano de apoio.
3. para os planos com perfis laterais: após ter inserido
o plano de cozedura no móvel, inserir os 4 ganchos
de fixação (cada um com o seu perno) no perímetro
inferior do plano de cozedura, parafusando-os com os
parafusos compridos com ponta até que o vidro fique
aderente ao plano de apoio.
! É indispensável que os parafusos das molas de
centragem sejam acessíveis.
! Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve ser
possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ligação do plano de cozedura ao forno
Este aparelho pode funcionar unicamente se estiver
ligado a fornos específicos, há uma lista destes no
sobrescrito da documentação.
VRH 600 C - VRH 600 X - VRH 640 C - VRH 640 X -
VRH 60 C - VRH 60 X
