Instalação da
Unidade Interior
ANTES DA INSTALAÇÃO
2.3m (90.55pol) ou mais
15cm (5.9pol) ou mais
Instalação da Unidade Interior
Antes de instalar a unidade interior, consulte a etiqueta na
caixa do produto para se certificar que o número do
modelo da unidade interior corresponde ao número do
modelo da unidade exterior.
Passo 1: Selecção do local da instalação
Antes de instalar a unidade interior, escolha um
local adequado. Os pontos seguintes são
padrões que o vão ajudar a escolher um local
adequado para a unidade.
Os locais de instalação adequados cumprem
com os padrões seguintes:
NÃO instale a unidade nos locais
seguintes:
Perto que qualquer fonte de calor, vapor
ou gás combustível
Perto de itens inflamáveis, como
cortinas ou roupa
Perto de qualquer obstáculo que possa
bloquear a circulação de ar
Perto do vão de entrada
Num local sujeito à luz solar directa
Se não existir canalização refrigerante fixa:
Quando escolher um local, tenha em atenção que deve
deixar espaço suficiente para um buraco de parede
(consulte o passo Furar a parede para canalização de
conexão) para o cabo de sinal e canalização de
refrigeração que conectam as unidades interior e exterior.
A posição por defeito para toda a canalização é à direita da
unidade interior (quando virado para a unidade). No
entanto, a unidade pode acomodar a canalização tanto à
direita como à esquerda.

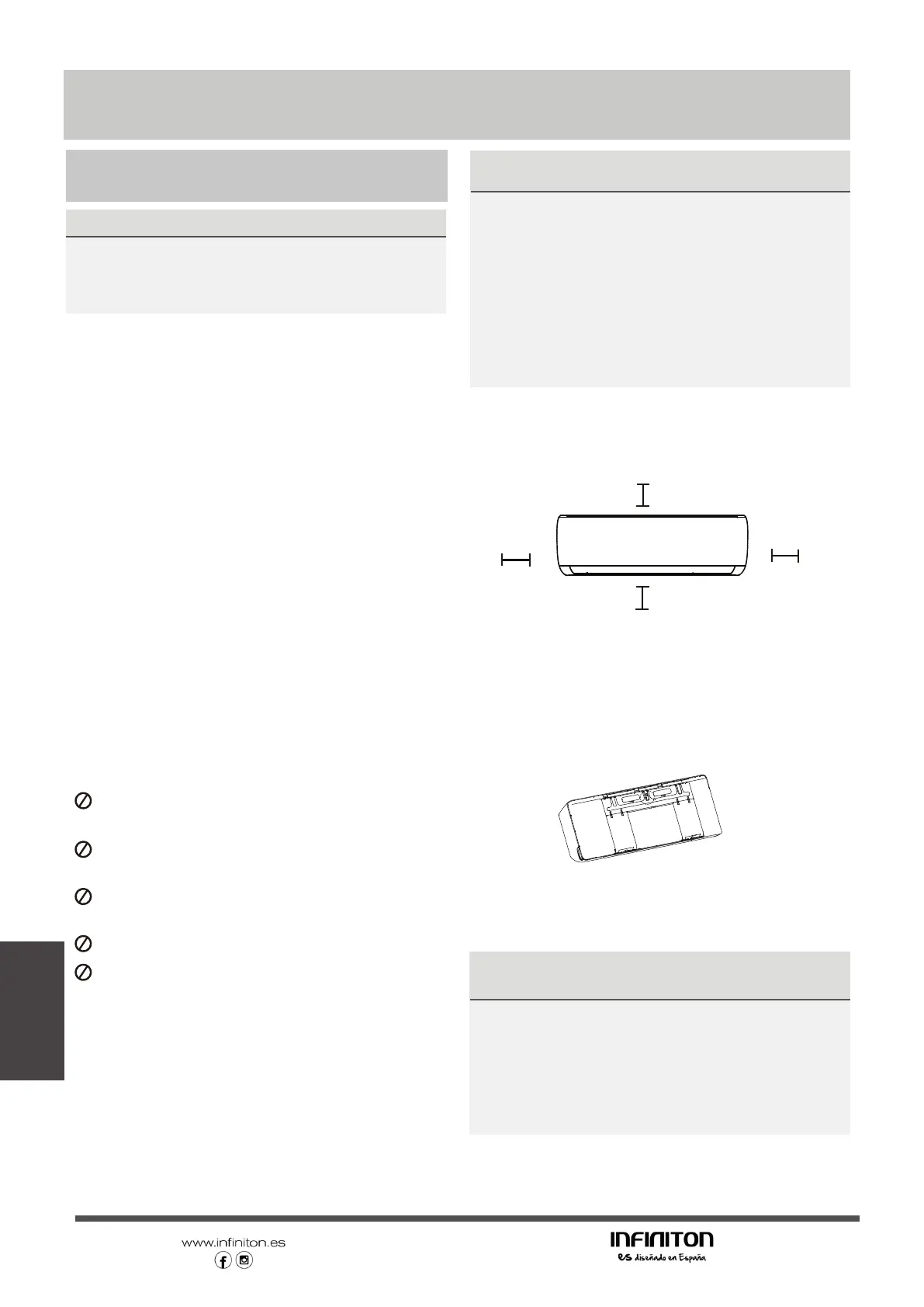

Consulte o diagrama seguinte para
assegurar a distância adequada entre as
parede e o tecto:
12cm (4.72pol)
ou mais
12cm (4.72pol)
ou mais
A placa de montagem é o dispositivo no qual vai
montar a unidade interior.
• Retire a placa de montagem na parte de trás da
unidade interior
• Prenda a placa de montagem à parede com os
parafusos fornecidos. Certifique-se que a placa
de montagem está plana na parede.
NOTA PARA PAREDES DE CIMENTO OU
TIJOLO:
Se a parede for de tijolo, cimento ou materiais
semelhantes, fure buracos de 5mm de diâmetro (0.2 pol
de diâmetro) na parede e insira as âncoras de mangueira
fornecidas. Prenda a placa de montagem à parede
aparafusando directamente nas âncoras de clipe.
NOTA SOBRE BURACOS NA PAREDE:
Instruções da Instalação - Unidade
Interior
☑ Boa circulação de ar
☑ Drenagem conveniente
☑ Barulho da unidade não perturba outras
pessoas
☑ Firme e sólido — o local não vibra
☑ Forte o suficiente para aguentar com o peso
da unidade
☑ Local pelo menos a um metro de todos os
outros dispositivos eléctricos (por ex. TV,
rádio, computador)
Passo 2: Instalação da placa de
montagem na parede
Parafuso
