Em climas frios, certifique-se que a
mangueira de drenagem fica o mais na
vertical possível para assegurar uma boa
drenagem da água. Se a água drenar
demasiado lento, pode congelar na
mangueira e inundar a unidade.
Página26
Instalação da
Unidade Exterior
Selamento
Junção de drenagem
(A) (B)
Selamento
EM CLIMAS FRIOS
A
B
D
W
H

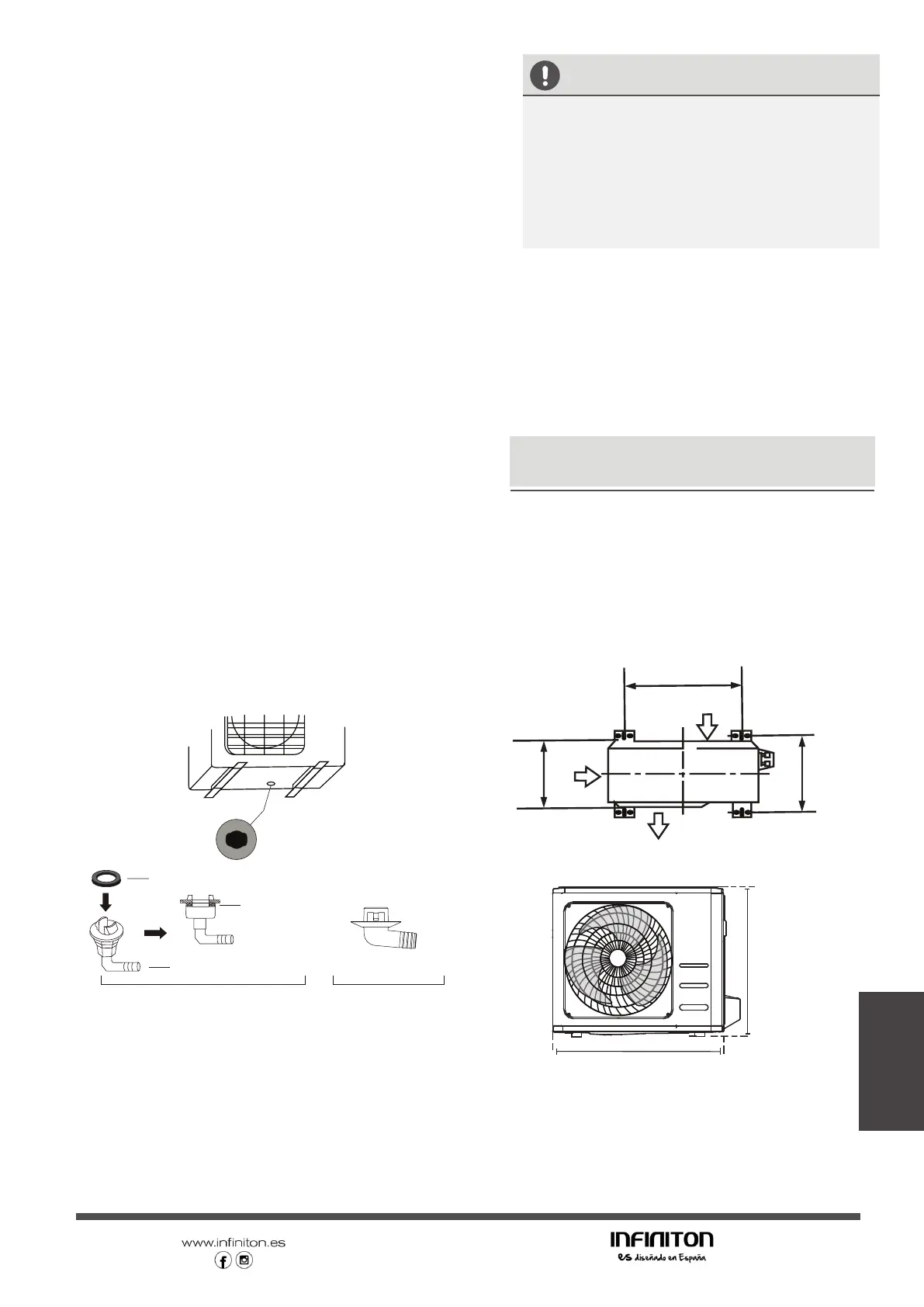

Passo 2: Instalação da junção de drenagem
(Unicamente para unidade com bomba de calor)
Antes de aparafusar a unidade exterior, tem de
instalar a junção de drenagem no fundo da unidade.
Note que existem dois tipos diferentes de junções de
drenagem dependendo do tipo de unidade exterior.
Se a junção de drenagem vier com um selamento
de borracha (consulte Fig. A ), siga os passos
seguintes:
1. Encaixe o selamento de borracha na ponta da
junção de drenagem que conecta à unidade
exterior.
2. Insira a junção de drenagem ao buraco do
tabuleiro da base da unidade.
3. Rode a junção de drenagem a 90° até encaixar
virada para a frente da unidade.
4. Conecte uma extensão de mangueira de
drenagem (não incluída) à junção de drenagem
para redireccionar a água da unidade durante o
modo de aquecimento.
Se a junção de drenagem não vier com um
selamento de borracha (consulte Fig. B ), siga os
passos seguintes:
1. Insira a junção de drenagem ao buraco do
tabuleiro da base da unidade. A junção de
drenagem encaixa-se.
2. Conecte uma extensão de mangueira de
drenagem (não incluída) à junção de drenagem
para redireccionar a água da unidade durante o
modo de aquecimento.
Buraco do tabuleiro da base da
unidade exterior
Passo 3: Ancorar a unidade exterior
A unidade pode ser ancorada ao chão ou a
um suporte de montagem de parede com
parafuso (M10). Prepare a base de
instalação da unidade de acordo com as
dimensões abaixo.
DIMENSÕES DE MONTAGEM DA
UNIDADE
A lista seguinte refere-se aos tamanhos
diferentes da unidade exterior e a distância
entre os seus pés de montagem. Prepare a
base de instalação da unidade de acordo
com as dimensões abaixo.
Entrada de ar
Saída de ar
Entrada de
ar
