Infiniton SPLIT-BL3827 - Protecção da Canalização E Cabos

Quando juntar estes itens, não entrelace
nem cruze o cabo de sinal com outros
fios.

Seite 23

Bloco do terminal
Tampa da fiação
Parafuso
AVISO
CUIDADO
NOTAS SOBRE A FIAÇÃO
Unidade Interior
Mangueira de drenagem
Fio de sinal
Fita isoladora
Instalação da
Unidade Interior

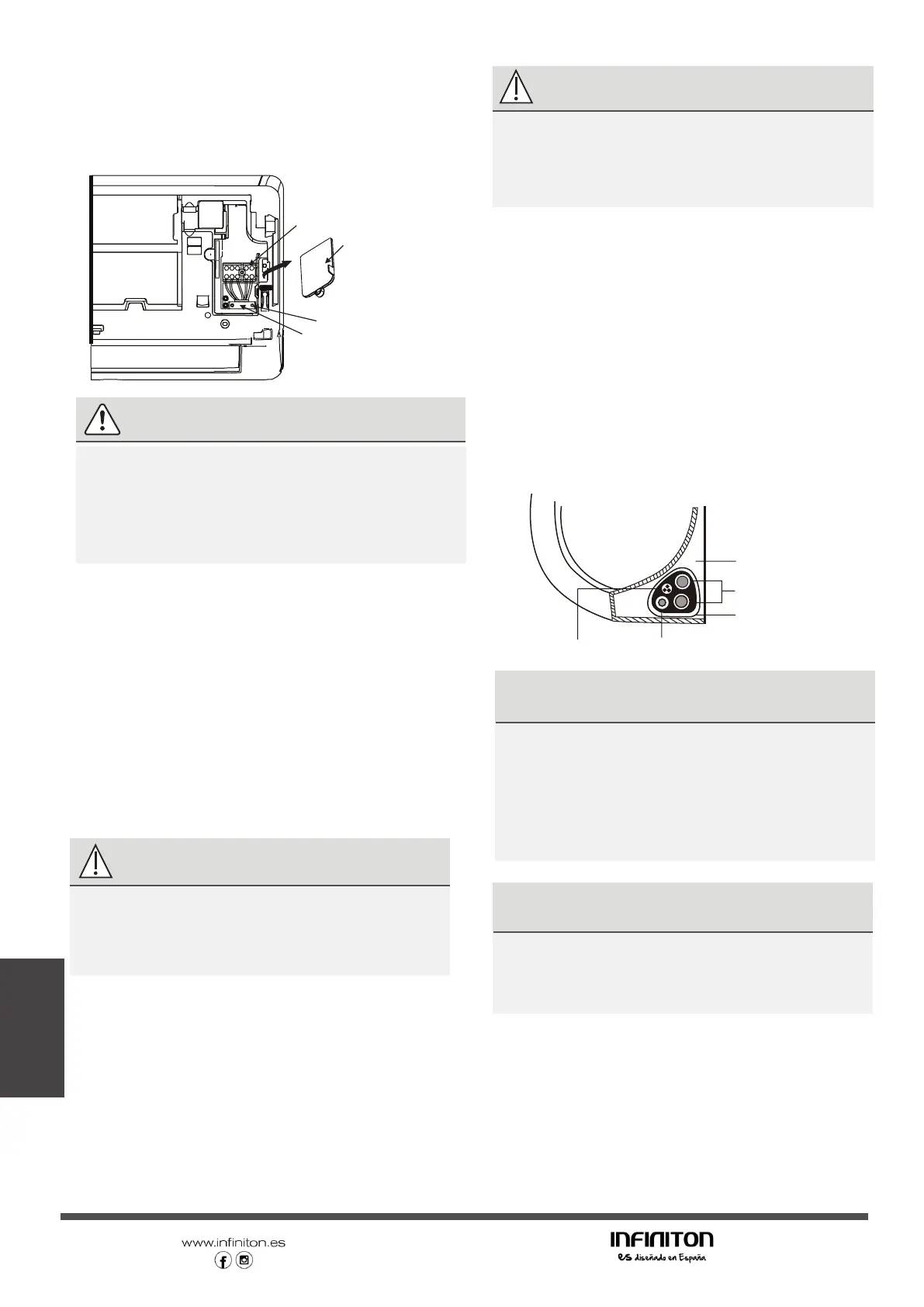

1. Abra o painel frontal da unidade interior.
2. Com uma chave de fendas, abra a tampa da
caixa da fiação no lado direito da unidade. Isto
revela o bloco do terminal.
Braçadeira dos cabos
TODA A FIAÇÃO DEVE SER
RIGORISAMENTE REALIZADA DE
ACORDO COM O DIAGRAMA DE FIAÇÃO
SITUADO NA TRASEIRA DO PAINEL
FRONTAL DA UNIDADE INTERIOR.
3. Desaparafuse a braçadeira dos cabos abaixo do
bloco do terminal e coloque-a de lado.
4. Virado para a traseira da unidade, remova o
painel de plástico no lado inferior esquerdo.
5 . Insira o fio de sinal através desta ranhura,
desde a parte de trás para a frente da unidade.
6 . Virado para a frente da unidade, conecte o fio
de acordo com o diagrama de fiação da unidade
interior, conecte o u-lug e aparafuse bem cada
fio ao seu terminal correspondente.
NÃO MISTURE FIOS VIVOS E NULOS
Isto é perigoso e pode fazer com que a
unidade de ar condicionado avarie.
7. Depois de verificar se todas as conexões
estão correctas, utilize a braçadeira de cabos
para apertar o cabo de sinal à unidade.
Aparafuse bem a braçadeira dos cabos.
8. Volte a colocar a tampa da fiação na frente da
unidade, e o painel de plástico na traseira.
O PROCESSO DE CONEXÃO DA FIAÇÃO
PODE DIFERIR LIGEIRAMENTE ENTRE
UNIDADES E REGIÕES.
Passo 7: Enrole tubulações e cabos
Antes de passar a canalização, mangueira de
drenagem e o cabo de sinal através do buraco
da parede, junte-os para poupar espaço,
proteger e os isolar (Não aplicável na América
do Norte).
1. Junte a mangueira de drenagem, tubos de
refrigeração e cabo de sinal como mostrado
abaixo:
Espaço atrás da
unidade
NÃO ENTRELACE O CANOD DE SINAL
COM OUTROS FIOS
MANGUEIRA DE DRENAGEM DEVE
FICAR NO FUNDO
Certifique-se que a mangueira de drenagem
está no fundo do conjunto. Colocar a mangueira
de drenagem no topo do conjunto pode fazer
com que o tabuleiro de drenagem transborde, o
que pode conduzir a incêndio ou danos de
água.
2. Com fita de vinil adesiva, anexe a mangueira de
drenagem ao fundo dos tubos de refrigeração.
3. Com fita isoladora, envolva o fio de sinal, tubos
de refrigeração e mangueira de drenagem.
Verifique se todos os itens estão envolvidos.
Canalização do
refrigerante
