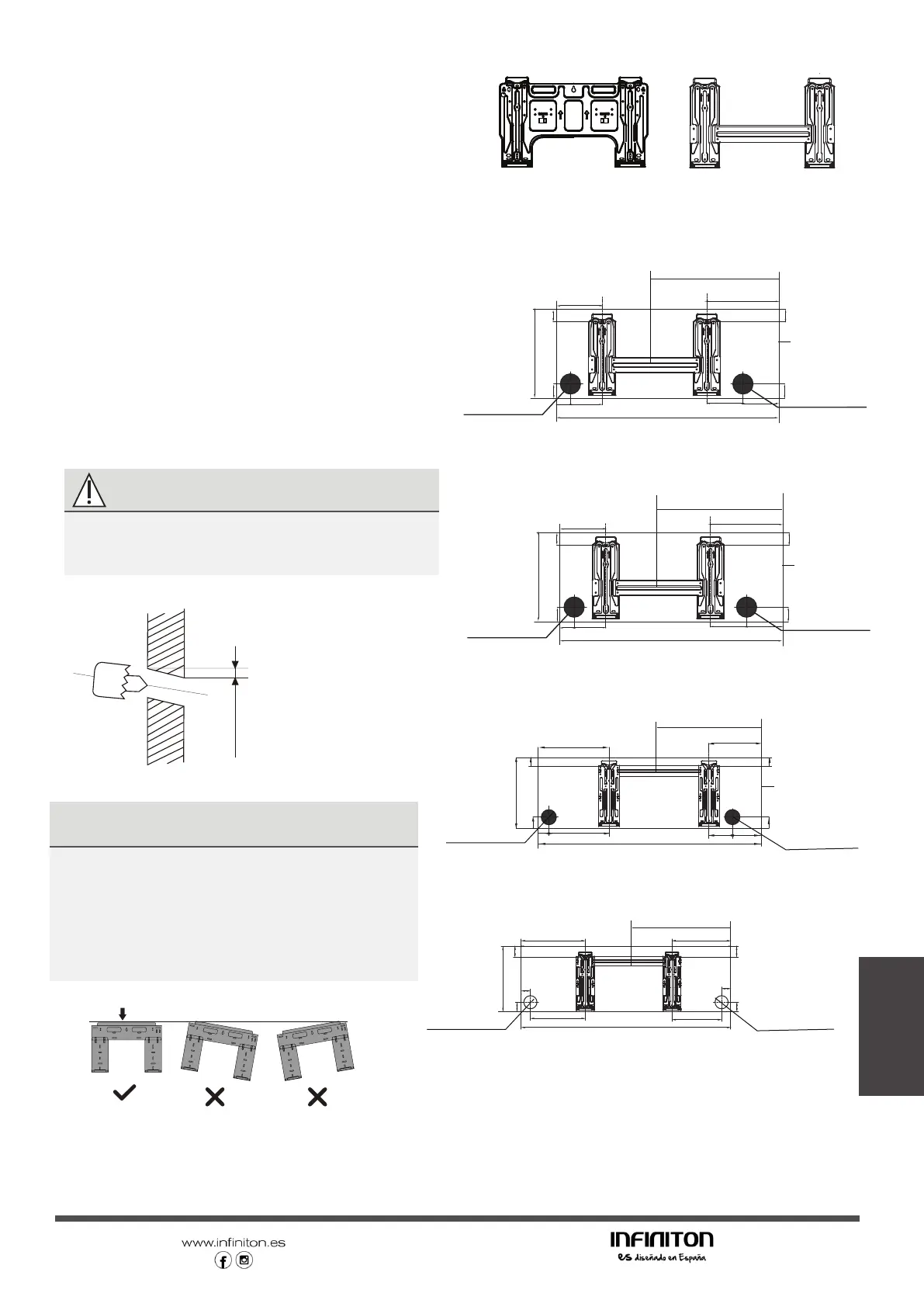

Infiniton SPLIT-BL3827 - Furar a Parede para Canalização de Conexão


Seite 20

Parede
Interior Exterior
(0.2-0.275pol)
Fig.3.2
Orientação correcta da Placa de Montagem
CUIDADO
Tipo A
Tipo B
39mm (1.5pol)
39mm (1.5pol)
285mm (11.2Zpol)
47mm (1.85pol)
47mm (1.85pol)
Modelo A
148mm(5.8pol)
45mm(1.7pol) 103mm(4.1pol)
107mm(4.2pol)130mm(5.1pol)
237mm(9.3pol)
402mm(15.8pol)
Modelo D
Instalação da
Unidade Interior
Quando furar a parede, certifique-se que evita
fios, canalização e outros componentes
sensíveis.
Passo 3: Furar a parede para canalização de
conexão
1. Determine o local do buraco da parede de
acordo com a posição da placa de montagem.
Consulte as Dimensões da Placa de
Montagem.
2. Com uma broca de núcleo de 65mm (2.5pol)
ou 90mm (3.54pol) (dependendo do modelo),
fure um buraco na parede. Certifique-se que o
buraco é feito a um ângulo ligeiramente para
baixo, para que a ponta exterior do buraco
esteja mais abaixo que a ponta interior em
aproximadamente 5mm a 7mm (0.2-0.275pol).
Isto assegura a drenagem de água adequada.
3. Coloque a bucha de protecção no buraco. Isto
protege as beiras do buraco e ajuda a selá-lo
quando terminar o processo de instalação.
5-7mm
Modelos diferentes têm placas de montagem
diferentes. Para os diferentes requisitos de
personalização, a forma da placa de montagem
pode ser ligeiramente diferente. Mas as dimensões
de instalação são as mesmas para o mesmo
tamanho de unidade interior.
Consulte o Tipo A e Tipo B como exemplo:
DIMENSÕES DA PLACA DE
MONTAGEM
Buraco da parede traseira
esquerda 65mm (2.5pol)
Esboço da unidade
interior
Buraco da parede traseira
direita 65mm (2.5pol)
148Mm (5.8pol)
Modelo B
230mm(9.1pol)
246mm(9.7pol)
185mm(7.3pol)
139mm(5.5pol)
411mm(16.2pol)
Umriss der Inneneinheit
302mm (11.88pol)
36mm (1.4pol)
36mm (1.4pol)
47mm (1.85pol)
47mm (1.85pol)
Modelo C
285mm(11.2pol)
243mm(9.57pol)
45mm(1.7pol)
240mm(9.5pol)
143mm(5.6pol)
100mm(3.9pol)
958.3mm(37.7pol)
324.9mm (12.79pol)
55mm (2.16pol)
47mm (1.85pol)
47mm (1.85pol)
55mm (2.16pol)
264mm(10.4pol)
1037.6mm(40.85pol)
219mm(8.6pol)
344mm(13.5pol)
299mm(11.8pol)
45mm(1.77pol)
45mm(1.77pol)
Umriss der Inneneinheit
39mm (1.5pol)
39mm (1.5pol)
285mm (11.2pol)
47mm (1.85pol)
47mm (1.85pol)
45mm(1.7pol)
107mm(4.2pol)
458mm(18pol)
559mm(22pol)
805mm(31.7pol)
Buraco da parede traseira
esquerda 65mm (2.5pol)
Buraco da parede traseira
direita 65mm (2.5pol)
Buraco da parede traseira
esquerda 65mm (2.5pol)
Buraco da parede traseira
direita 65mm (2.5pol)
Buraco da parede traseira
direita 65mm (2.5pol)
Buraco da parede traseira
esquerda 65mm (2.5pol)
NOTA: Quando o tubo de conexão do lado do
gás tem Φ 16mm(5/8pol) ou mais, o buraco da
parede deve ser de 90mm(3.54pol).
