14
NS-19E320A13/NS-22E340A13 Téléviseurs à DEL Insignia de 19 et 22 po
www.insigniaproducts.com

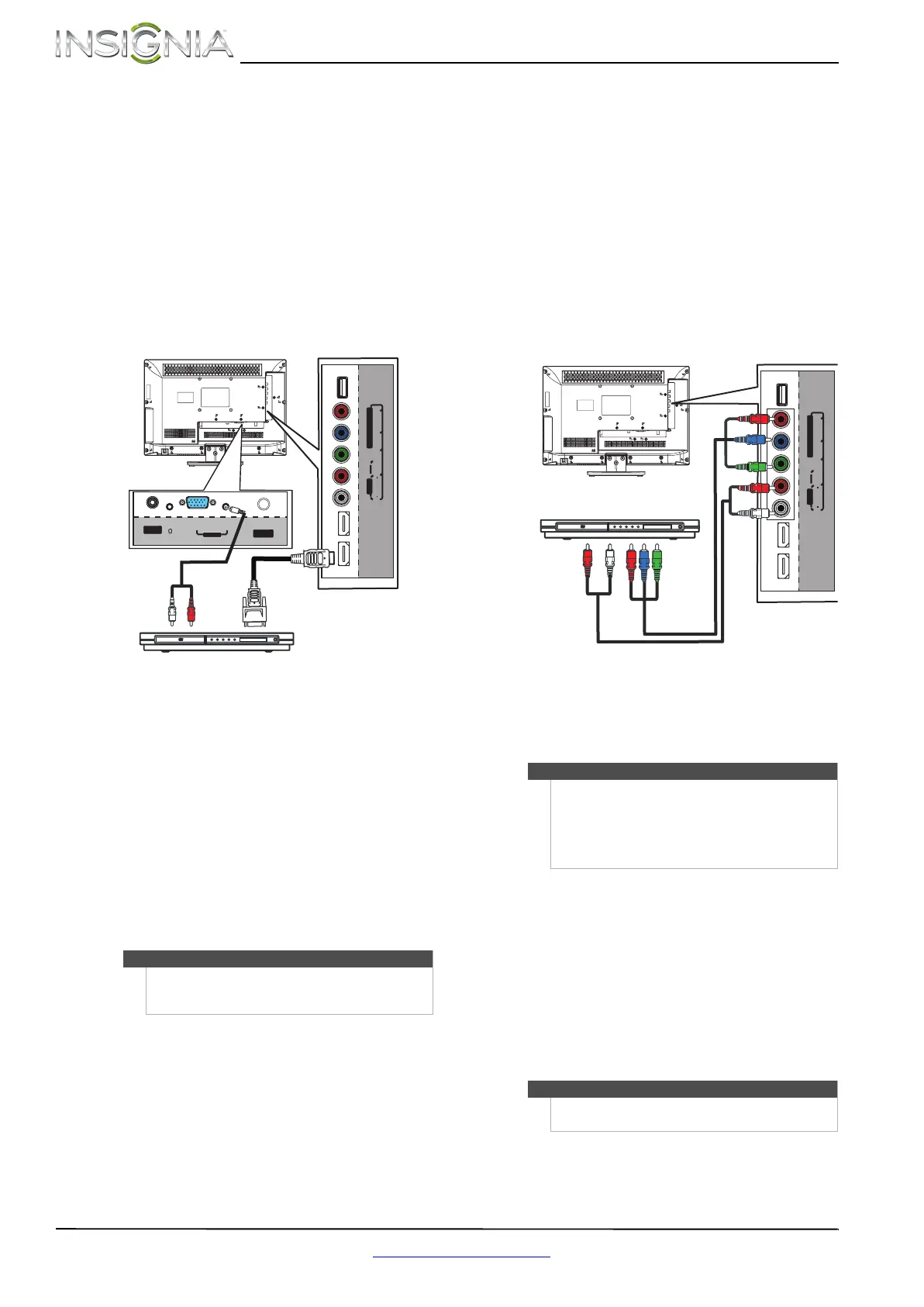

Connexion à la prise DVI (similaire à HDMI mais requiert
une connexion audio)
Pour connecter un lecteur DVD ou Blu-ray à la
prise DVI :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le lecteur DVD
ou Blu-ray est éteint.
2 Connecter un adaptateur HDMI vers DVI (non
fourni) à une extrémité du câble HDMI (non
fourni), puis le connecter à la prise de sortie DVI
(DVI OUT) du lecteur DVD ou Blu-ray.
3 Connecter l'autre extrémité du câble à la prise
HDMI 1 (DVI) sur le côté du téléviseur.
4 Brancher un câble audio de 3,5mm (non fourni)
sur la prise audio PC/DVI (PC/DVI AUDIO ) au
dos du téléviseur et sur les prises de sortie audio
(AUDIO OUT) du lecteur DVD ou Blu-ray.
5 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
6 Mettre le lecteur DVD ou Blu-ray en marche et le
régler sur le mode de sortie correct. Pour plus
d’informations, voir la documentation livrée
avec le lecteur.
7 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE).
8 Appuyer sur
S ou T pour sélectionner HDMI 1,
puis appuyer sur ENTER (Entrée).
Utilisation d’un câble vidéo à composantes (meilleure)
Pour connecter un lecteur DVD ou Blu-ray en
utilisant la vidéo à composantes :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le lecteur DVD
ou Blu-ray est éteint.
2 Connecter un câble vidéo à composantes (non
fourni) aux prises d'entrée composantes Y/Pb/Pr
(COMPONENT IN Y/P
B/PR) sur le côté du
téléviseur et aux prises de sortie composantes
(COMPONENT OUT) du périphérique vidéo à
composantes.
3 Brancher un câble audio sur les prises audio G et
D (L/R AUDIO) sur le côté du téléviseur et sur les
prises de sortie audio G et D ( L/R AUDIO OUT )
du lecteur DVD ou Blu-ray.
4 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
5 Mettre le lecteur DVD ou Blu-ray en marche et le
régler sur le mode de sortie correct. Pour plus
d’informations, voir la documentation livrée
avec le lecteur.
6 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE).
7 Appuyer sur
S ou T pour sélectionner
COMP/AV (Composantes/AV), puis sur ENTER
(Entrée).
Remarque
Il est aussi possible d’appuyer une ou plusieurs fois
sur HDMI pour sélectionner le lecteur DVD ou
Blu-ray.
AUDIO
LR
VI
D
EO/
Y
P
B
P
R
U
SB
H
DMI
2
(
A
RC)
HDM
I
1
(DVI)
C
O
MP
O
NE
N
T
I
N
AV IN
PC IN
VGA
PC/DVI AUDIO
/
AUDIO O UT
DIGITAL
OUTPUT
(CO AXIAL)
ANT/
CABLE I N
Lecteur DVD ou Blu-ray
Câble HDMI avec adaptateur
HDMI vers DVI
Câble audio
Côté du téléviseur
Dos du téléviseur
Remarques
• Les prises d’entrée vidéo à composantes
(COMPONENT IN ) partagent les prises audio
avec la prise vidéo d’entrée AV (AV IN VIDEO).
• Lorsque l’audio est connecté aux prises audio G
et D (L/ RAUDIO), la sortie audio est
analogique.
Remarque
Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le lecteur DVD ou Blu-ray.
AUDIO
LR
VI
D
EO/
Y
P
B P
R
U
SB
HDMI 2
(
A
RC)
HDM
I
1
(DVI)
C
O
MP
O
NE
N
T
I
N
AV IN
Câble vidéo à
composantes
Câble audio
Les câbles présentent
souvent un codage couleur
correspondant aux prises.
Lecteur DVD ou Blu-ray
Côté du téléviseur
