NS-19E320A13/NS-22E340A13 Téléviseurs à DEL Insignia de 19 et 22 po
www.insigniaproducts.com

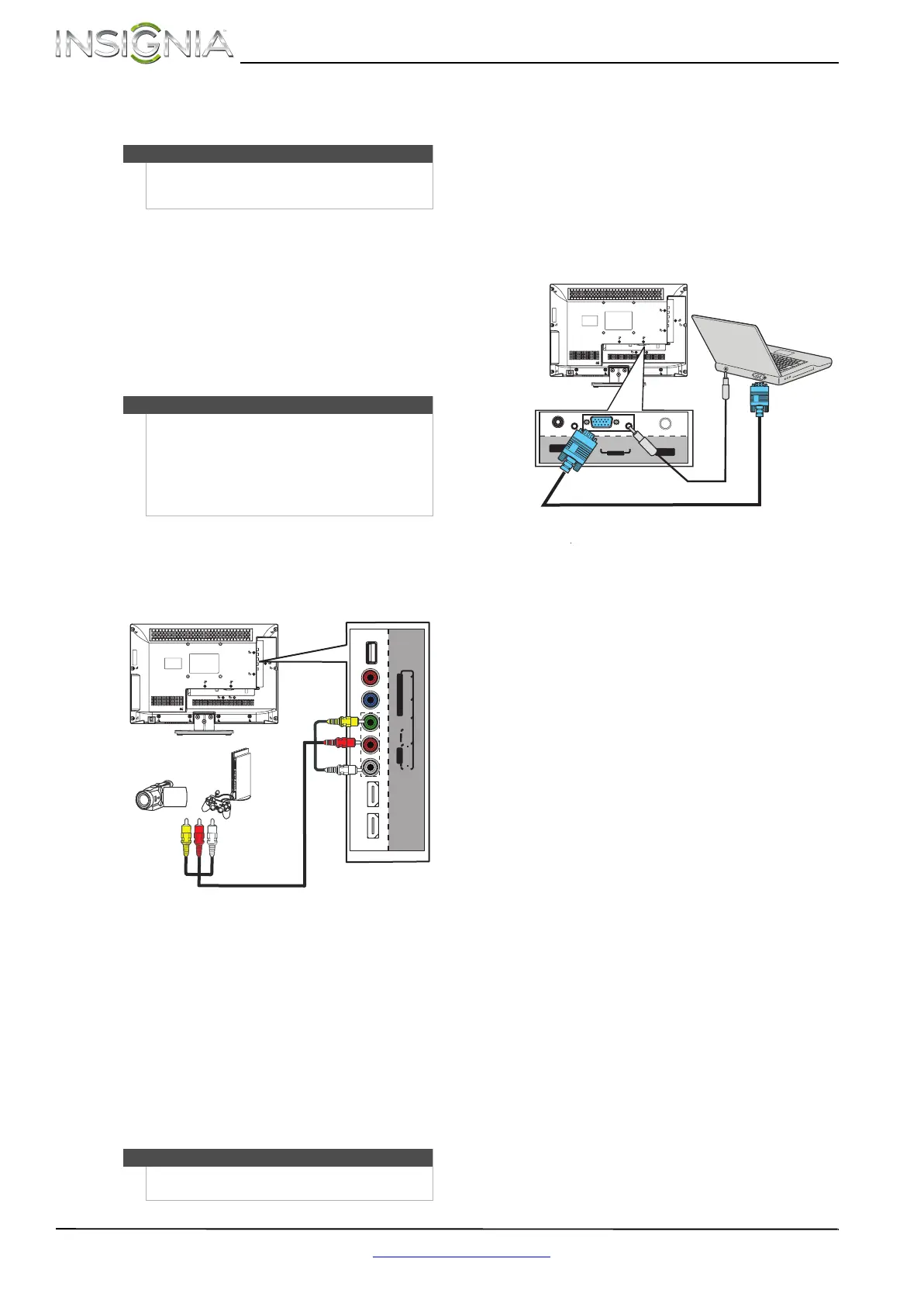

Connexion d’un caméscope ou d’une console
de jeux
Pour connecter un caméscope ou une console de
jeux :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le caméscope
ou la console de jeux est hors tension.
2 Connecter un câble AV (non fourni) à la prise
vidéo d’entrée AV (AV IN VIDEO) et aux prises
audio G et D (L/R AUDIO) sur le côté du
téléviseur, et aux prises de sortie AV (AV OUT)
du caméscope ou de la console de jeux.
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
4 Mettre le caméscope ou la console de jeux sous
tension et les régler sur le mode de sortie
correct. Consulter la documentation qui
accompagne le caméscope ou la console de
jeux pour des informations supplémentaires.
5 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE).
6 Appuyer sur
S ou T pour sélectionner
COMP/AV (Composantes/AV), puis sur ENTER
(Entrée).
Connexion à un ordinateur
Connexion à la prise VGA
Pour connecter un ordinateur par la prise VGA :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que l’ordinateur est
éteint.
2 Connecter un câble VGA (non fourni) à la prise
VGA au dos du téléviseur et à la prise VGA de
l’ordinateur.
3 Connecter un câble audio avec mini-prise stéréo
(non inclus) à la prise audio PC/DVI
(PC/DVI AUDIO) au dos du téléviseur et à la
prise de sortie audio (AUDIO OUT) de
l’ordinateur.
4 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur
et l’ordinateur.
5 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE).
6 Appuyer sur
S ou T pour sélectionner VGA,
puis sur ENTER (Entrée).
7 Régler les propriétés du moniteur de
l’ordinateur si besoin est.
Remarque
Si le caméscope ou la console de jeux est doté d’une
connexion HDMI, il est recommandé de l’utiliser pour
obtenir une qualité optimale.
Remarque
• La prise vidéo d’entrée AV (AV IN VIDEO)
partage les prises audio G et D (L/R AUDIO)
avec les prises d’entrée vidéo à composantes
(COMPONENT IN video).
• Lorsque l’audio est connecté aux prises audio G
et D (L/ RAUDIO), la sortie audio est
analogique.
Remarques
Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le caméscope ou la console de jeux.
AUDIO
LR
VI
D
EO/
Y
P
B P
R
U
SB
H
DMI
2
(
A
RC)
HDM
I
1
(DVI)
C
O
MP
O
NE
N
T
I
N
AV IN
Les câbles présentent souvent un codage
couleur correspondant aux prises.
Remarque : Le connecteur vidéo jaune du
câble AV se branche sur la prise vidéo
d’entrée AV (AV IN VIDEO) verte.
Caméscope ou
console de jeux
Câble AV
Côté du téléviseur
PC IN
VGA
PC/DVI AUDIO
/
AUDIO OUT
DIGITAL
OUTPUT
(COAXIAL)
ANT/
CABLE IN
Câble audio avec mini-prise stéréo
Câble VGA
Dos du téléviseur
