NS-19LD120A13 Ensemble téléviseur ACL de 19 po avec lecteur DVD Insignia
www.insigniaproducts.com

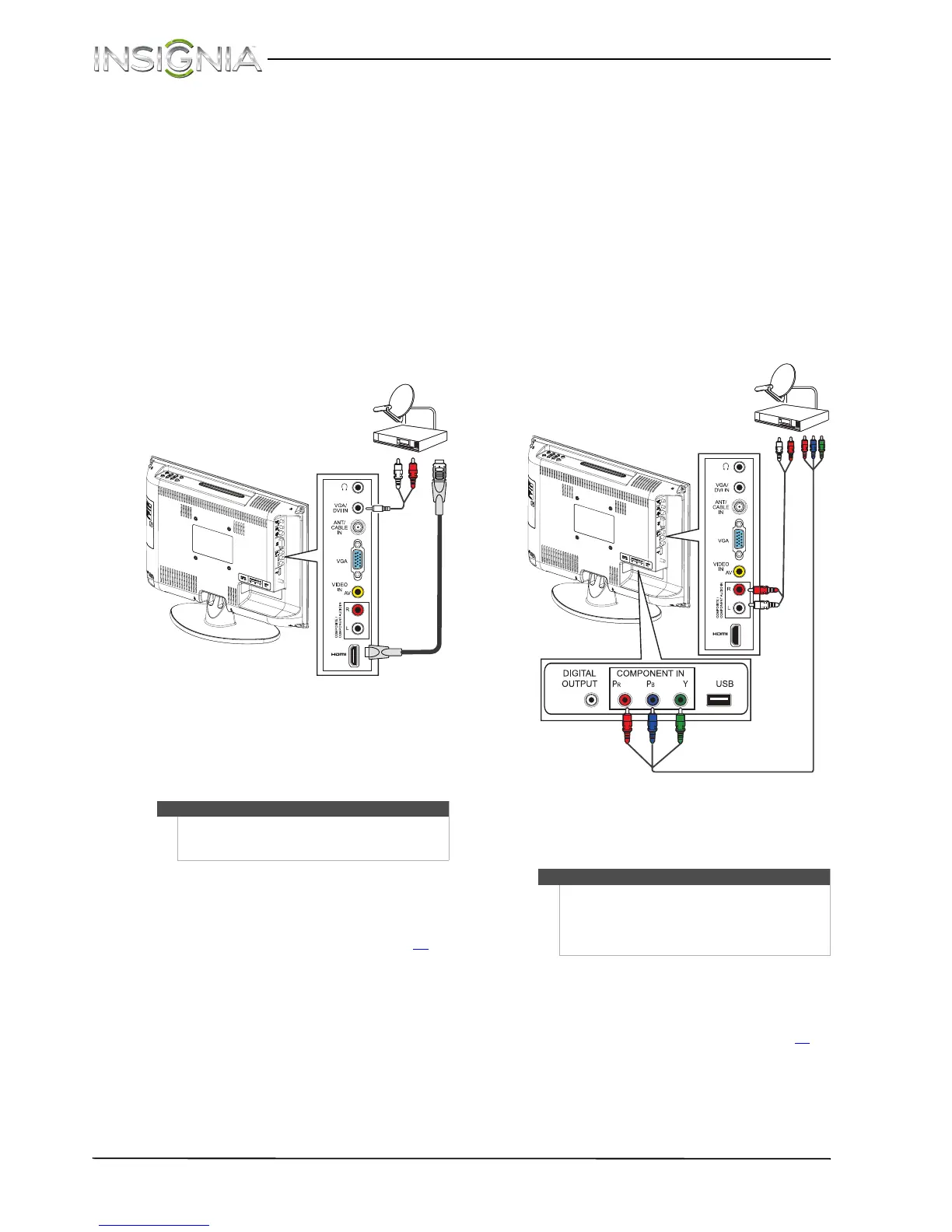

Connexion à la prise DVI (similaire à HDMI mais requiert
une connexion audio)
Pour connecter un récepteur câble ou satellite
en utilisant DVI :
1 Vérifier que le cordon d’alimentation de
l'appareil est débranché et que tous les
appareils connectés sont éteints.
2 Brancher le câble d'entrée en provenance de la
prise murale de télévision câblée sur la prise
d'entrée câble ou satellite du récepteur.
3 Connecter un adaptateur HDMI vers DVI (non
fourni) à une extrémité du câble HDMI (non
fourni), puis le connecter à la prise de sortie DVI
(DVI OUT) du récepteur câble ou satellite.
4 Connecter l’autre extrémité du câble à la prise
HDMI sur le côté de l’ensemble téléviseur avec
lecteur DVD.
5 Connecter une extrémité d’un câble audio de
3,5 mm (non fourni) à la prise d’entrée VGA/DVI
(VGA/DVI IN) sur le côté de l’ensemble
téléviseur avec lecteur DVD et l’autre extrémité
aux prises de sortie audio (AUDIO OUT) du
récepteur câble ou satellite.
6 Brancher le cordon d’alimentation de l'appareil
sur une prise secteur, allumer l'appareil, puis le
récepteur câble ou satellite.
7 Suivre les indications de l’Assistant de
configuration telles que décrites à la page 21
.
Utilisation d’un câble vidéo à composantes (meilleure)
Pour connecter un récepteur câble ou satellite
en utilisant des connexions vidéo à
composantes :
1 Vérifier que le cordon d’alimentation de
l'appareil est débranché et que tous les
appareils connectés sont éteints.
2 Brancher le câble d'entrée en provenance de la
prise murale de télévision câblée sur la prise
d'entrée câble ou satellite du récepteur.
3 Connecter un câble vidéo à composantes (non
fourni) aux prises d’entrée vidéo à composantes
Y/Pb/Pr (COMPONENT IN Y/P
B/PR) au dos de
l’ensemble téléviseur avec lecteur DVD et aux
prises de sortie vidéo à composantes du
récepteur câble ou satellite.
4 Connecter un câble audio (non fourni) aux
prises audio G et D (L et R ) sur le côté de
l’appareil et aux prises de sortie audio du
récepteur câble ou satellite.
5 Brancher le cordon d’alimentation de l'appareil
sur une prise secteur, allumer l'appareil, puis le
récepteur câble ou satellite.
6 Suivre les indications de l’Assistant de
configuration telles que décrites à la page 21
.
Remarque
Lorsque l’audio est connecté à la prise d’entrée
VGA/DVI (VGA/DVI IN), la sortie audio est
analogique.
Récepteur câble
ou satellite
Câble HDMI avec adaptateur HDMI vers DVI
Câble audio
Côté du téléviseur
Remarque
• Les prises d’entrée vidéo à composantes
(COMPONENT IN) partagent les prises audio
avec la prise d’entrée vidéo/AV (VIDEO IN/AV).
• Lorsque l’audio est connecté aux prises audio G
et D (L et R), la sortie audio est analogique.
Câble audio
Récepteur câble
ou satellite
Les câbles présentent
souvent un codage couleur
correspondant aux prises.
Câble vidéo à composantes
Dos du téléviseur
