15
Televisores LCD LED de 15"/19"/22”/24” Insignia
www.insigniaproducts.com

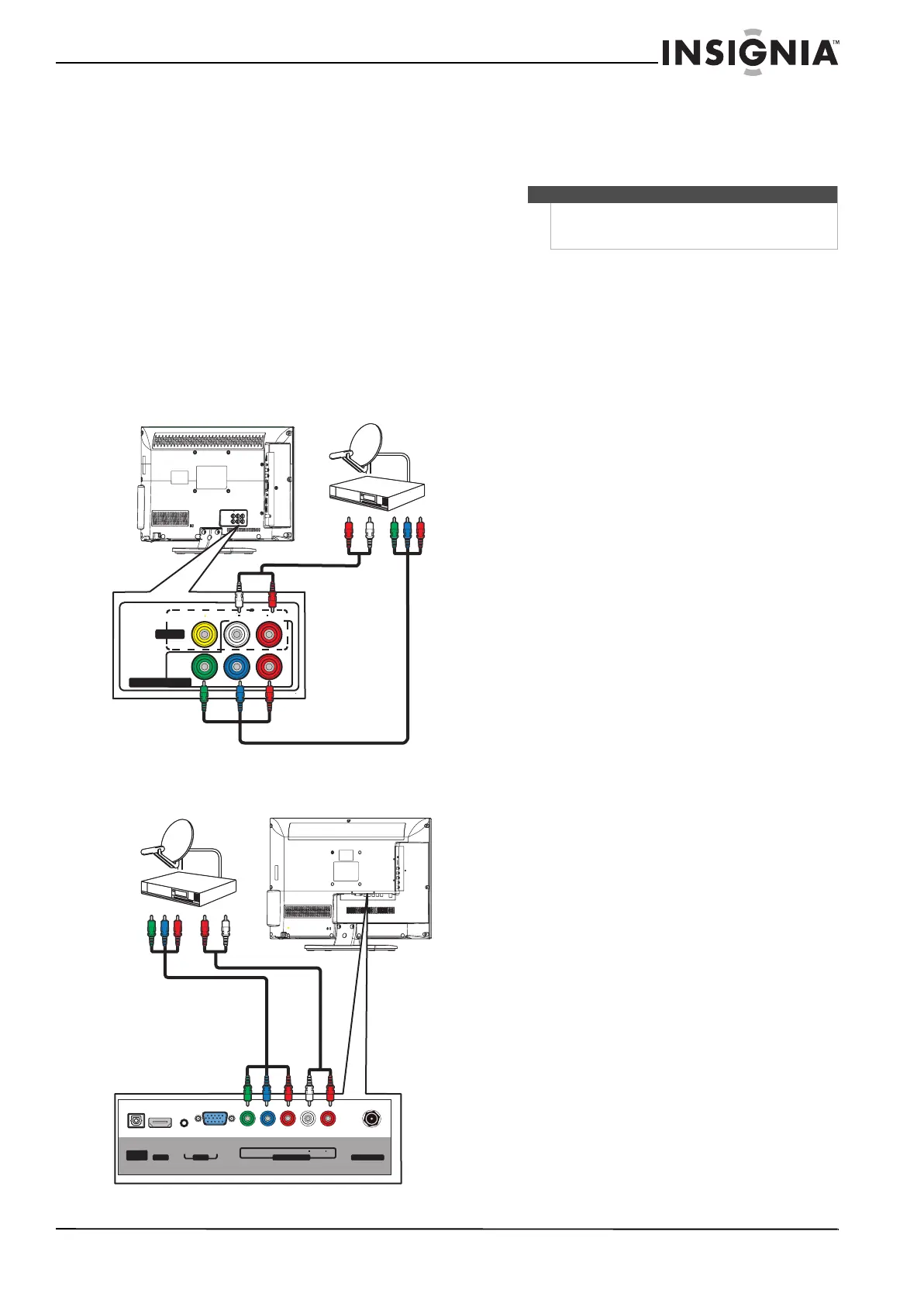

Uso de un cable de video de componentes (mejor)
Para conectar una caja de cable o satélite
usando video de componentes:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y de que todos
los equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared a
la toma de entrada de cable en la caja de cable.
3 Conecte un cable de video de componente
(incluido) a las tomas de entrada de video de
componentes (COMPONENT IN Y/P
B/PR) y las
tomas de audio izq./der. (L/R AUDIO) situadas al
lado de las tomas de entrada de video de
componentes (COMPONENT IN Y/P
B/PR ) en su
televisor y las tomas de salida de audio y video
de componentes en su caja de cable o satélite.
Modelos de 15 y 19 pulgadas
Modelos de 22 y 24 pulgadas
4 Conecte un cable de audio (incluido) a las tomas
de audio izq. y der.(AUDIO L/R ) junto a las
tomas de entrada de video de componentes
(COMPONENT IN ) en su televisor y a las tomas
de salida de audio en la caja de cable o satélite.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda la caja de cable o satélite.
6 Utilice el Asistente de configuración en la
página 29.
AUDIO
LRVIDEO
AV IN
COMPONENT IN
YP
B P R
Cable de audio
Caja de cable o satélite
Los cables y las
tomas normalmente
tienen los mismos
colores.
VGAAUDIO
HDMI 1
DI GI TAL
OUTPUT
AUDIO
LR
COMPONENT INPC IN
ANT/CABLE IN
YP
B PR
Cable de audio
Caja de cable o satélite
Cable de video de componentes
Los cables y las tomas
normalmente tienen los
mismos colores.
Nota
Cuando conecta el cable de audio a las tomas de
audio izq./der(AUDIO L/R), la salida del audio es
analógica.
