6
NS-15E720A12/NS-19E720A12/NS-22E730A12/NS-24E730A12 Téléviseur à écran ACL à DEL de
www.insigniaproducts.com
Installation du socle ou d'un
support de montage mural

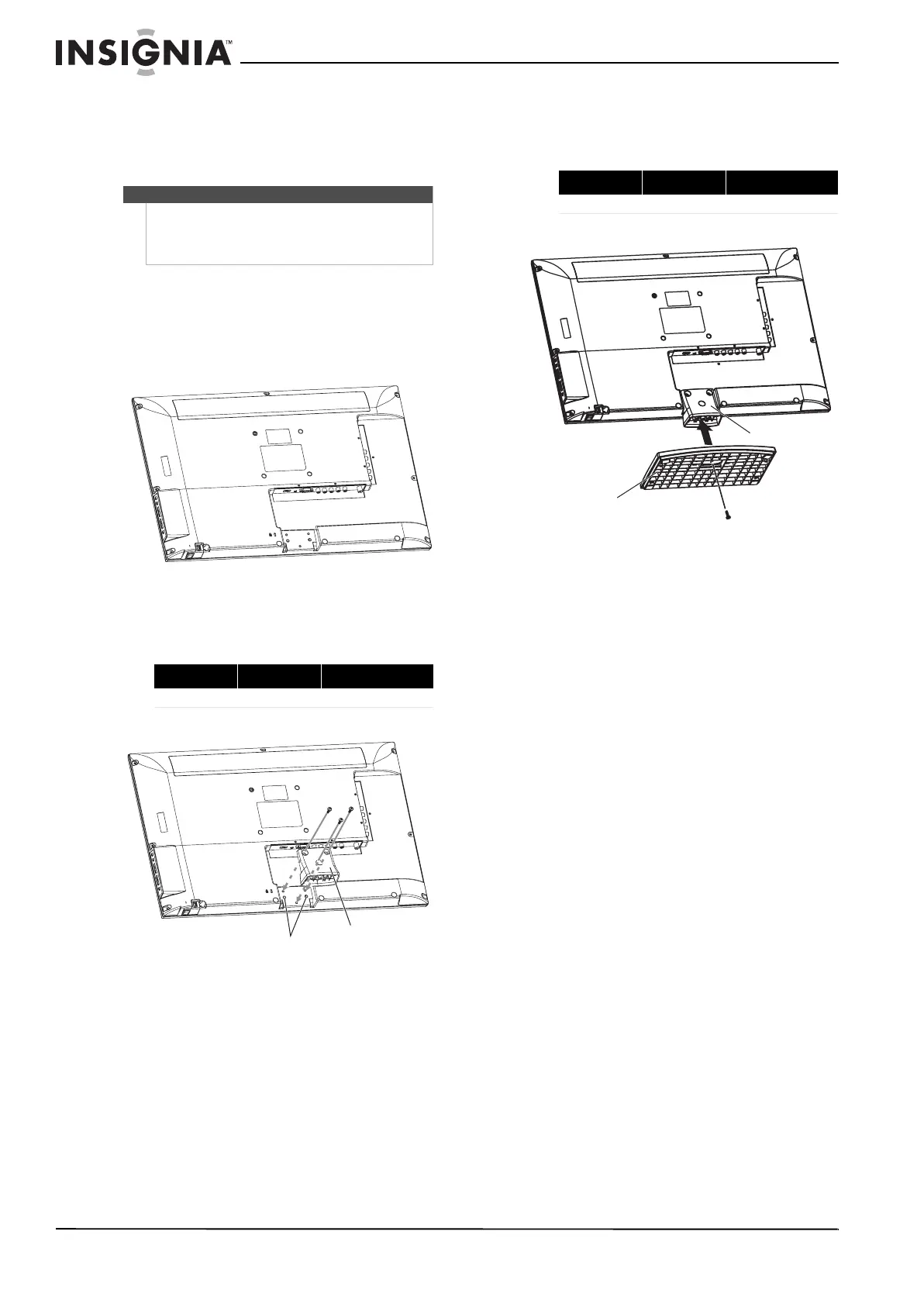

Installation du socle
Pour installer le socle :
1 Placer délicatement l'écran du téléviseur sur une
surface propre et matelassée afin d'éviter les
rayures et les dégâts matériels.
2 Aligner les repères de l'axe du socle sur les
gorges d'alignement au dos du téléviseur et
fixer l’axe du socle au téléviseur à l’aide des trois
vis fournies.
3 Veiller à ce que la partie la plus large de la base
du socle soit tournée vers l'avant du téléviseur,
aligner la base avec l’axe du socle, puis fixer la
base sur l'axe avec la vis fournie.
Remarques
Ne pas installer le socle si un montage mural du
téléviseur est prévu.
Ranger le socle et les vis correspondantes pour une
utilisation éventuelle dans le futur.
Modèle Type de vis Longueur de la vis
Tous les modèles Type M4 14 mm
Axe du socle
Gorges d'alignement
Modèle Type de vis Longueur de la vis
Tous les modèles Type M4 14 mm
Axe du socle
Base du socle
