Téléviseur à écran ACL à DEL de 15/19/22/24 po Insignia
www.insigniaproducts.com
Connexion d’un caméscope ou d’une console
de jeux
Pour connecter un caméscope ou une console de
jeux :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le caméscope
ou la console de jeux est hors tension.

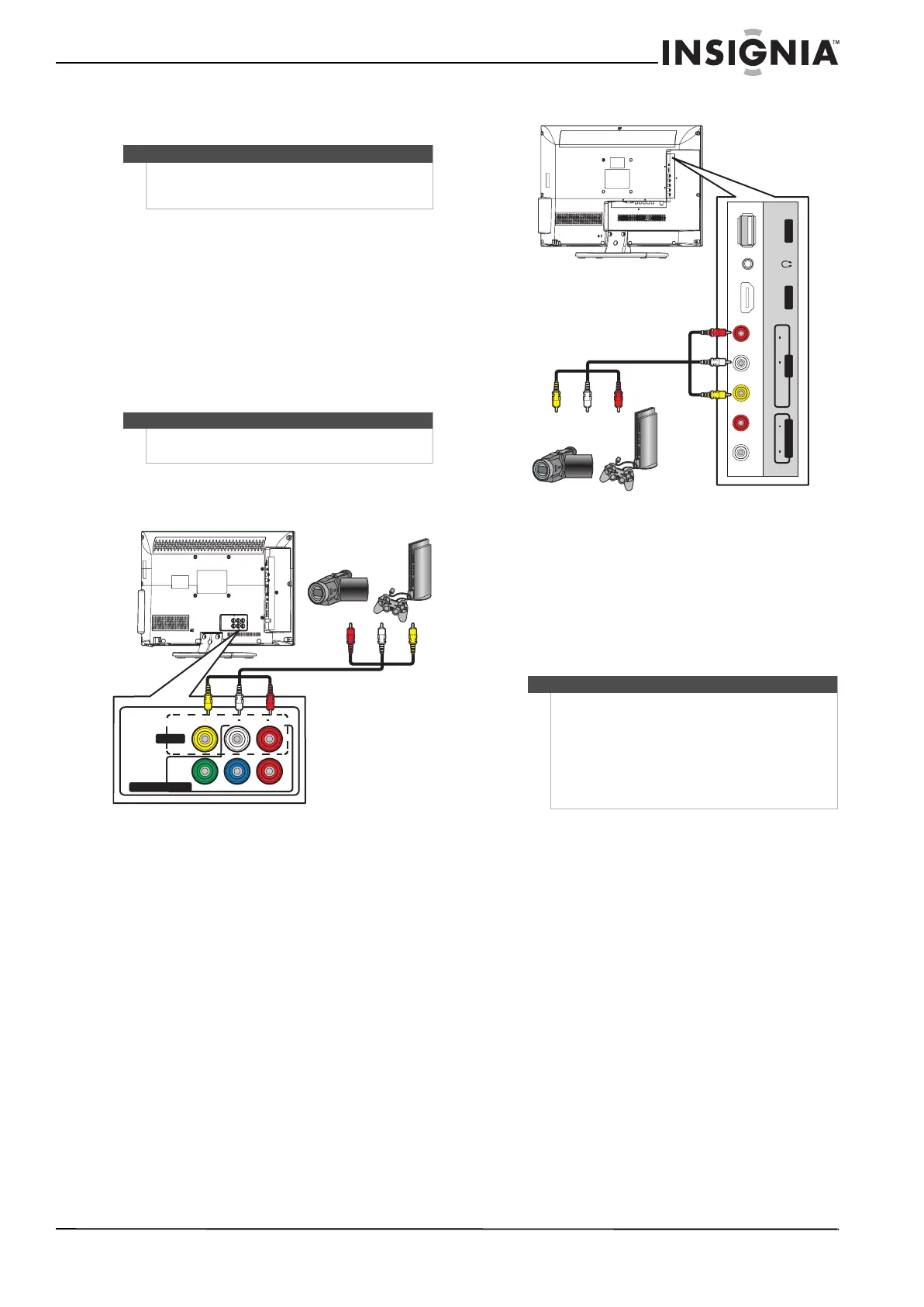

2 Connecter un câble AV (non fourni) à la prise
d'entrée vidéo A/V (AV IN VIDEO) et aux prises
audio G/D (AUDIO L/R), à côté de la prise
d'entrée vidéo (AV IN VIDEO) du téléviseur, et
aux prises de sortie A/V (AV OUT) du
caméscope ou de la console de jeux.
Modèles de 15 et 19 po
Modèles de 22 et 24 po
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, allumer le téléviseur puis
le magnétoscope ou la console de jeu.
4 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE ).
5 Appuyer sur
S ou T pour sélectionner AV, puis
sur ENTER (Entrée).
Remarque
Si le caméscope ou la console de jeux est doté d’une
connexion HDMI, il est recommandé de l’utiliser pour
obtenir une qualité optimale.
Remarque
Lorsque l’audio est connecté aux prises audio G/D (L
et R), la sortie audio est analogique.
AUDIO
LRVIDEO
AV IN
COMPONENT IN
YP
B PR
Les câbles présentent souvent un
codage couleur correspondant aux
prises.
Connecter le jaune au jaune, le
rouge au rouge et le blanc au
blanc.
Caméscope ou
console de jeux
Câble AV
Remarques
• Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le caméscope ou la console de
jeux.
• Sur les modèles de 15 et 19 pouces, la prise
d’entrée vidéo A/V (AV IN VIDE O) partage les
prises audio G/D (AUDIO L/R) avec les prises
d’entrée vidéo à composantes
(COMPONENT IN).
USB
HDMI
2
AUDIO
L
R
A
UDIO
O
UT
AUDIO
LR
AV IN
VIDEO
A
R
C
Les câbles présentent souvent un
codage couleur correspondant aux
prises.
Connecter le jaune au jaune, le rouge
au rouge et le blanc au blanc.
Caméscope ou
console de jeux
Câble AV
