NS-24EM51A14 Moniteur DEL panoramique de 24 po
www.insigniaproducts.com
Fonctionnalités
Contenu de l’emballage
• Moniteur DEL panoramique de 24 po
• Cordon d’alimentation
•Câble VGA
• Guide d’installation rapide

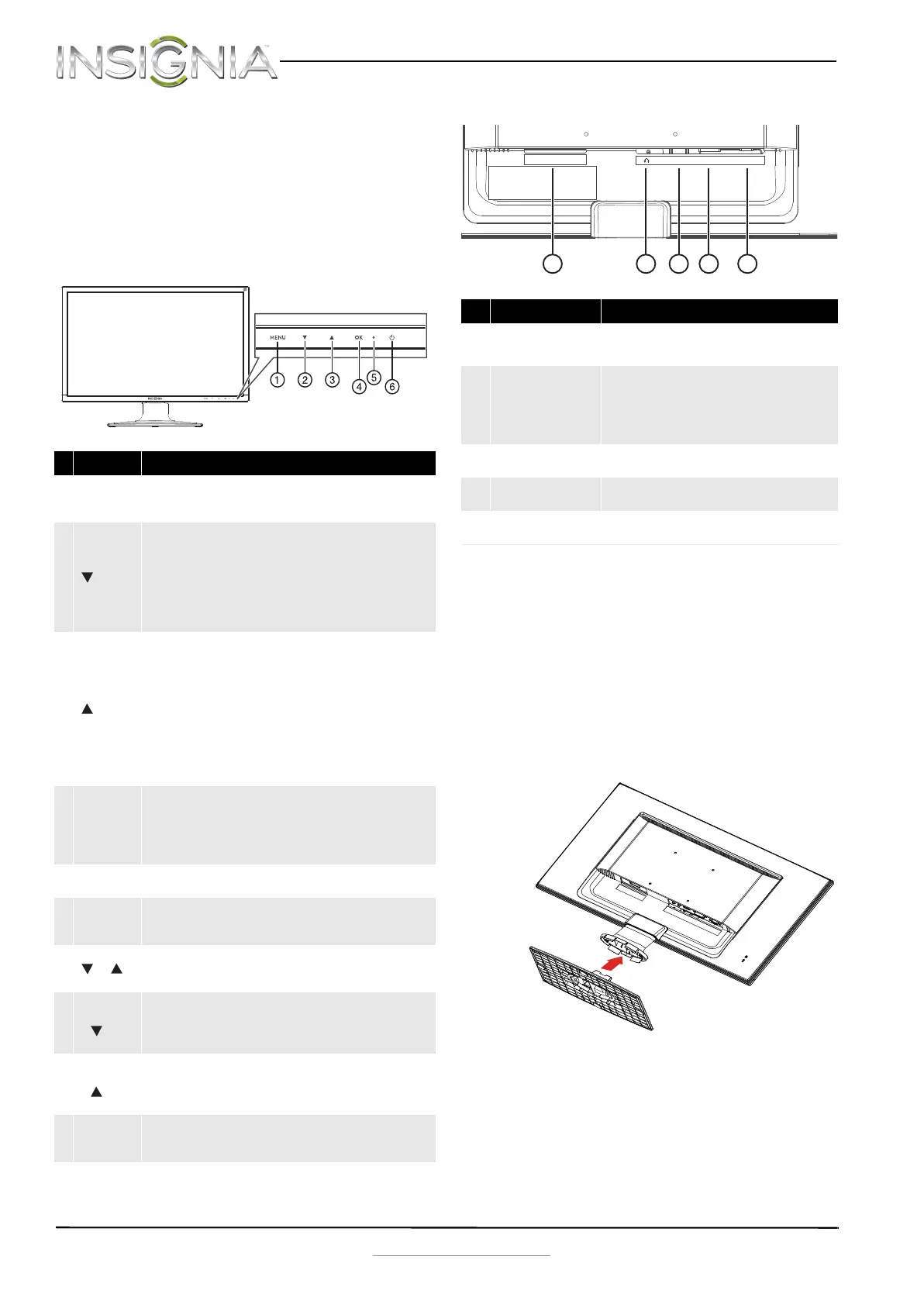

Face avant
Vue arrière
Préparation du moniteur
Installation du socle
Pour installer la base du socle :
1 Retirer le moniteur de la boîte et l’étaler sur une
table avec la face avant tournée vers le bas sur
un chiffon doux ou une serviette pour protéger
l’écran.
2 Insérer le socle dans son axe jusqu’à
enclenchement.
N° Composant Description
1MENU
Permet d’afficher les menus d’écran (OSD) et d’entrer en mode
menu. Appuyer de nouveau sur cette touche pour quitter l’OSD et
revenir au mode d’affichage normal.
2
En mode menu, appuyer sur cette touche pour faire défiler l’écran ou
diminuer les paramètres dans les menus OSD.
En mode de fonctionnement normal, permet d'accéder au menu du
mode visionnement couleur.
En mode normal de fonctionnement, en cas d'utilisation d'une
connexion VGA, appuyer et maintenir enfoncé ce bouton pendant
trois secondes pour régler automatiquement l'image.
3
En mode menu, appuyer sur cette touche pour faire défiler l’écran ou
augmenter les paramètres dans les menus OSD.
En mode de fonctionnement normal, permet d'accéder au menu de
réglage des paramètres audio (Audio Adjust ).
En mode normal de fonctionnement, en cas d'utilisation d'une
connexion HDMI, appuyer et maintenir enfoncé ce bouton pendant
trois secondes pour mettre le son automatiquement en sourdine ou
le réactiver.
Remarque : Le menu de réglage des paramètres audio n'est
disponible qu'en cas de connexion HDMI.
4 OK
En mode menu, appuyer sur cette touche pour confirmer une
sélection ou un paramètre dans les menus OSD.
En mode de fonctionnement normal, appuyer sur cette touche pour
accéder au menu de sélection des entrées. Il est possible de choisir
entre VGA, DVI, HDMI ou Auto.
5 Témoin DEL
S’allume en bleu quand le moniteur est en marche. S’éteint lorsque
le moniteur est arrêté.
6
Marche/
Arrêt
Appuyer sur cette touche pour mettre le moniteur sous tension.
Appuyer de nouveau sur cette touche pour mettre le moniteur hors
tension.
+
En mode de fonctionnement normal, appuyer simultanément sur
ces touches pour réinitialiser le contraste, la luminosité et le
rétroéclairage.
MENU
+
En fonctionnement normal, appuyer simultanément sur ces touches
pour verrouiller ou déverrouiller l’utilisation de la touche
marche-arrêt (pour faire en sorte que le moniteur ne puisse pas être
allumé ou éteint avec la touche marche-arrêt).
MENU
+
En fonctionnement normal, appuyer simultanément sur ces touches
pour verrouiller ou déverrouiller l’utilisation de la touche MENU
Avec la touche de MENU verrouillée, seule la touche d'alimentation
(POWER) peut fonctionner.
MENU + OK
En fonctionnement normal, appuyer simultanément sur ces touches
pour alterner entre des fréquences PC similaires (par exemple, 720 x
400 à 70 Hz et 640 x 400 à 70 Hz).
N° Élément Description
1
Connecteur
d’alimentation
Brancher le cordon d’alimentation c.a. sur cette prise.
2
Prise pour casque
d'écoute
Brancher un casque d'écoute en option sur cette prise.
Remarque : La prise pour casque d'écoute fournit
uniquement un signal audio si une connexion HDMI
est utilisée et que l'audio est activé pour la sortie HDMI
de l'ordinateur.
3Prise HDMI
Si l'ordinateur a une prise HDMI, connecter un câble
HDMI (non inclus) à l'ordinateur et à cette prise.
4 Prise DVI
Si l'ordinateur a une prise DVI, connecter un câble DVI
(non inclus) à l'ordinateur et à cette prise.
5Prise VGA
Si l'ordinateur a une prise VGA, connecter un câble
VGA (non inclus) à l'ordinateur et à cette prise.
1234
5
POWER IN
AC
HDMI
DVI VGA
