5
Système de cinéma maison NS-HT511 d’Insignia
www.insigniaproducts.com

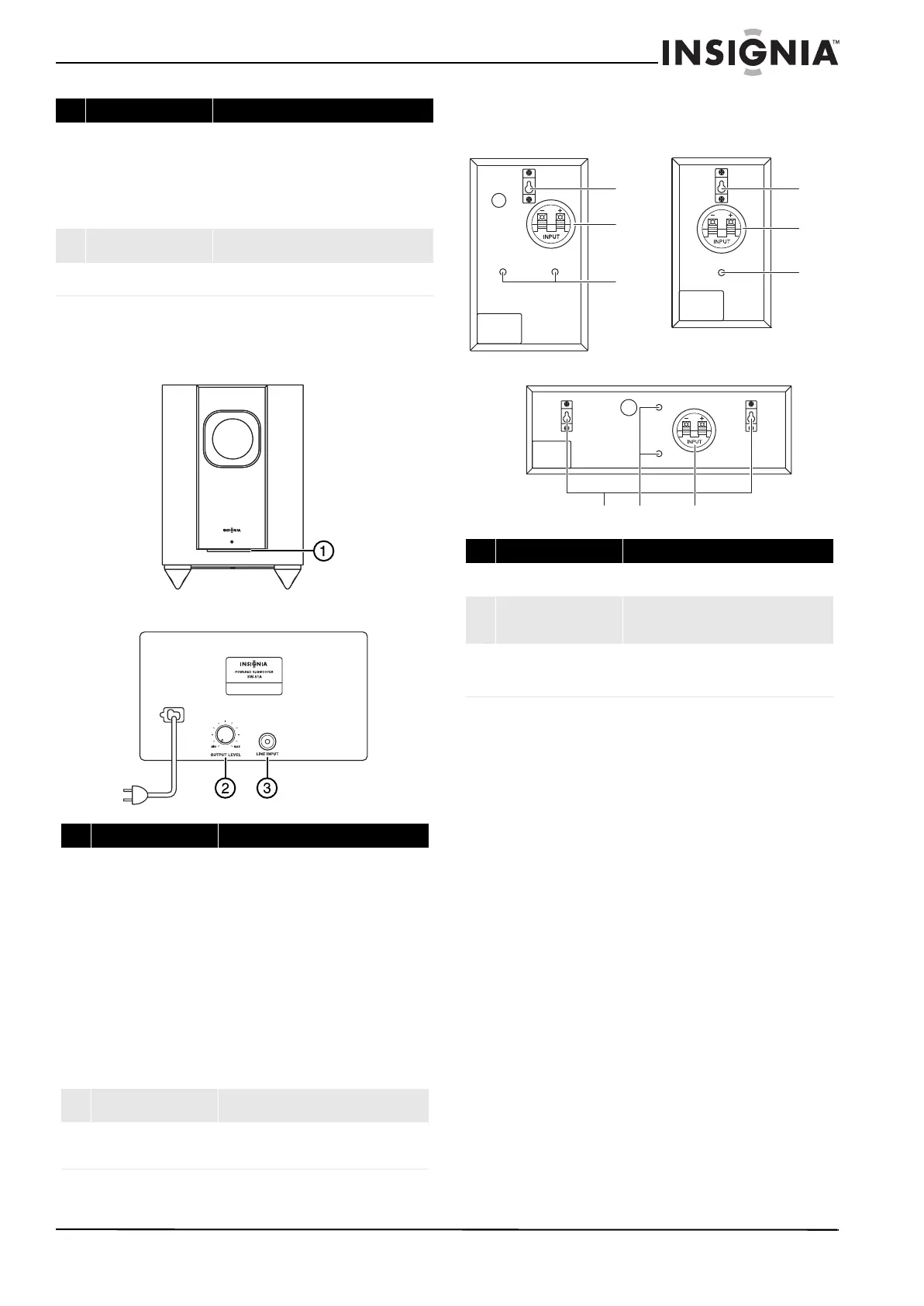

Haut-parleur d’infra-graves
Haut-parleurs ambiophoniques, avant et
central :
7Prises vidéo composite et
audio G/D
Brancher les câbles de sortie vidéo composite et
audio G/D des périphériques concernés dans ces
prises.
Pour l'enregistrement de vidéos, brancher les
câbles d'entrée vidéo composite et audio G/D pour
un magnétoscope ou un enregistreur vidéo dans
les prises de sortie (OUT).
8 SORTIE MONITEUR V
(Vidéo)
Connecter cette prise à un téléviseur.
9 Haut-parleur
d’infra-graves
Connecter un haut-parleur d'infra-graves à cette
prise.
N° Description Fonction
1 Témoin Attente/Marche Rouge : Le haut-parleur d’infra-graves est en
mode attente
Bleu : Le haut-parleur d’infra-graves est activé
Avec la fonction de mise en attente
automatique, le haut-parleur d’infra-graves est
activé automatiquement lorsqu'un signal
d’entrée est détecté en mode attente. S’il
n’existe aucun signal d’entrée, le haut-parleur
d’infra-graves se met automatiquement en
mode attente.
Remarque : La fonction de mise en attente
automatique active le haut-parleur d’infra-graves
lorsque le signal d’entrée dépasse un certain niveau. Si
la fonction de mise en attente automatique ne
fonctionne pas bien, essayer d’augmenter ou de
diminuer légèrement le niveau de sortie du
haut-parleur d'infra-graves sur le récepteur.
2 Contrôle du NIVEAU DE
SORTIE
Permet de régler le volume du haut-parleur
d'infra-graves.
3Prise d’ENTRÉE LIGNE Cette prise doit être connectée à la sortie
préampli pour haut-parleur d'infra-graves du
récepteur c.a. à l’aide du câble RCA fourni.
N° Description Fonction
Face avant
Face arrière
N° Description Fonction
1 Encoches en trou de serrure Permettent de fixer les haut-parleurs sur un
mur.
2 Bornes des haut-parleurs Ces bornes à pression permettent de connecter
le haut-parleur au récepteur à l'aide des câbles
fournis.
3 Douilles filetées Ces douilles filetées sont conçues pour le
montage de haut-parleurs pour cinéma maison
Init
MD
de la série NT-SWM.
SC-51A
abc
a
b
c
a
b
c
Haut-parleurs avant
Haut-parleurs arrière
Haut-parleur central
NS-AV511_11-0201_MAN_FR.book Page 5 Tuesday, April 19, 2011 3:19 PM
