THE FORCE
/
1

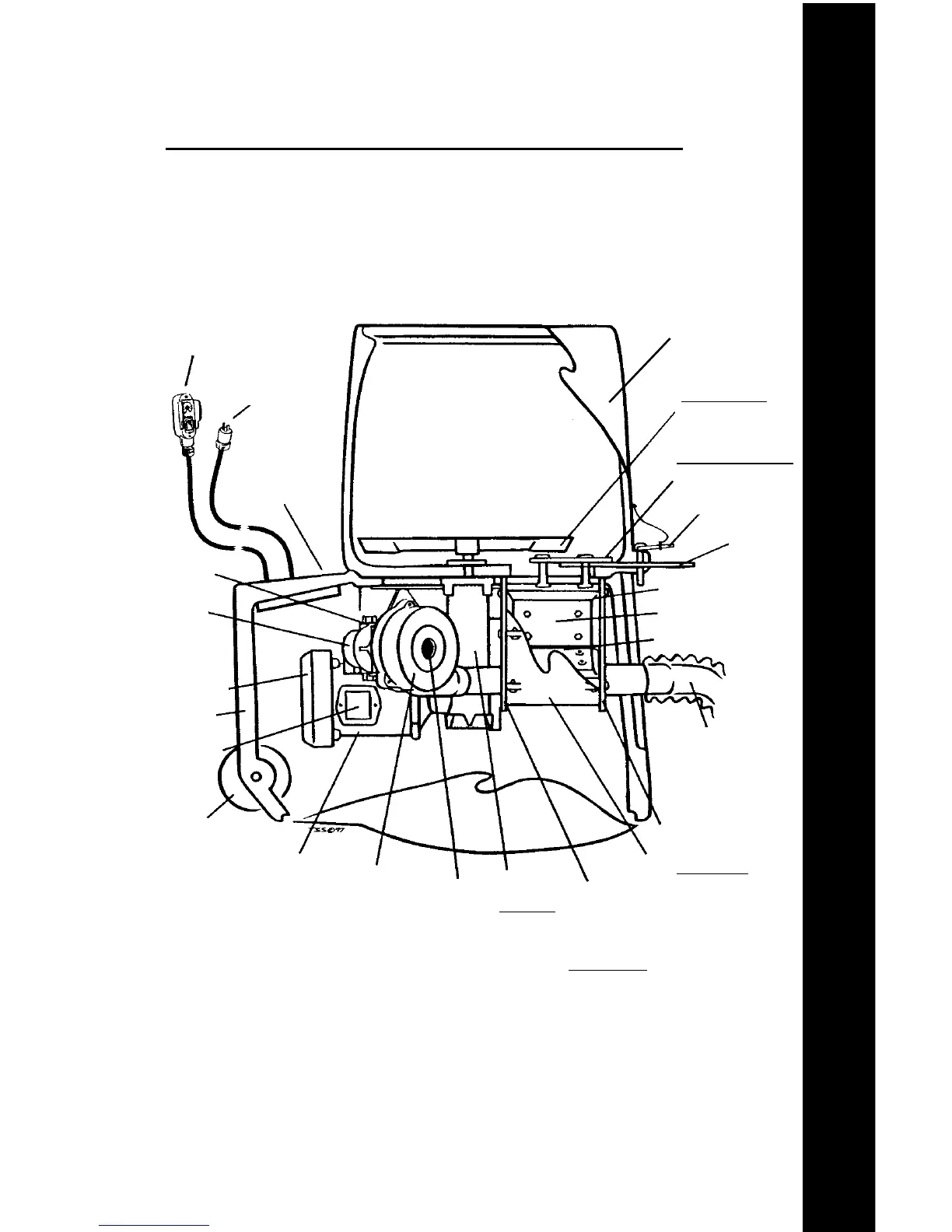

Mechanical Drawings
MECHANICAL DRAWINGS
33
Hopper
12000
Remote Control/Cord
K11081-S
Power Cord
11082-S
11066-S
Main Panel
(electrical)
Blower Brush
12002-03
Blower Motor
12002-01
Agitator Motor
Cover & Fan
** See below
Agitator Motor
Electrical Box
Wheels
12190
Agitator Motor
12025-13
Blower
Assembly
12002
Blower
Intake
Gearbox
12007
12008
Airlock
Inlet Plate
Assm.
12014
12021
Airlock Outlet
Plate Assm.
12016
12022
Airlock Tube
12012
2
1
2 Hose
22050
Airlock Rotor Shaft
* Airlock Rotor Plates
(left) 12022-00
(right) 12022-01
(center) 12022-02
(back) 12022-03
**
For machine mfg 7/97-12/02 order P/N 12001
For machine mfg 12/02 order P/N 12001-01
Airlock Seal 12023-1
Slide Gate
22000-04
Slide Gate Pin
12000-04
Slide Gate Guide
(left) 22000-07
(right) 22000-06
Agitator
12025-04
12025-09
Airlock Rotor Plate*
