DE – DEUTSCH
120

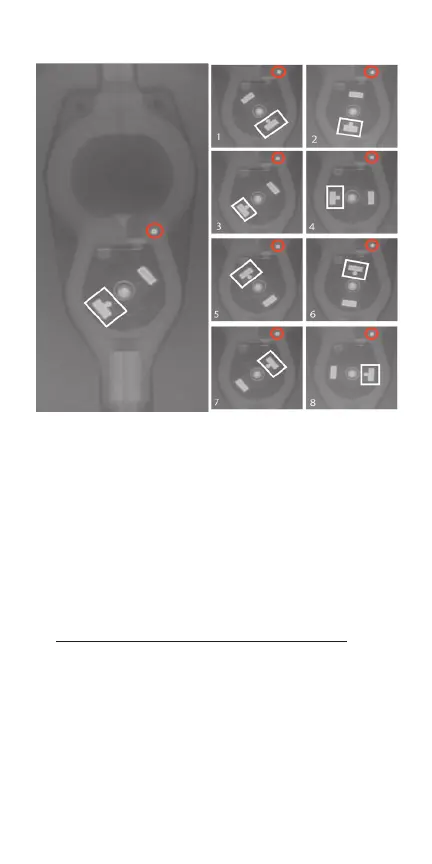

Abbildung3
Die Zahl in der linken unteren Ecke einer jeden Ansicht gibt die angezeigte
Leistungseinstellung an. Das weiße Kästchen kennzeichnet die Einstellungsanzeige.
Der rote Kreis kennzeichnet den rechtsseitigen (RHS) Marker.
Lesen der Ventileinstellung mit dem Röntgen-Overlay
Hinweis: Das Röntgen-Overlay bündig am Röntgenbild positionieren.
1. Die ROTE Miellinie des Ventils auf dem Overlay an der Miellinie der
betrachteten Ventil-Röntgenaufnahme ausrichten. Dazu können die proximalen
und/oder distalen Anschlüsse auf dem Röntgenbild an denen auf dem Overlay
ausgerichtet werden.
2. Sicherstellen, dass die Zahlen auf dem Overlay, die die Leistungseinstellungen
darstellen, zur Ansicht korrekt ausgerichtet sind. In dieser Ausrichtung verläu
die rote Linie des rechtsseitigen (RHS) Markers rechts von der ROTEN Miellinie.
Dadurch wird eine korrekte Ausrichtung des Overlays sichergestellt.
3. Den mileren Punkt des Drehkonstrukts (RC) auf dem Overlay an der Mie des
Drehkonstrukts (RC) des Röntgenbildes ausrichten.
4. Sicherstellen, dass die rote Linie des RHS-Markers mit dem roten Punkt an dem
RHS-Marker des Röntgenbildes (sofern vorhanden) ausgerichtet ist.
5. Zur Bestimmung der Ventileinstellung wird die Region des Overlays identifiziert,
in der sich der Großteil der Aufnahme des Magneten befindet, an den der
Tantalball angrenzt.
