PT (EU) – PORTUGUÊS
174

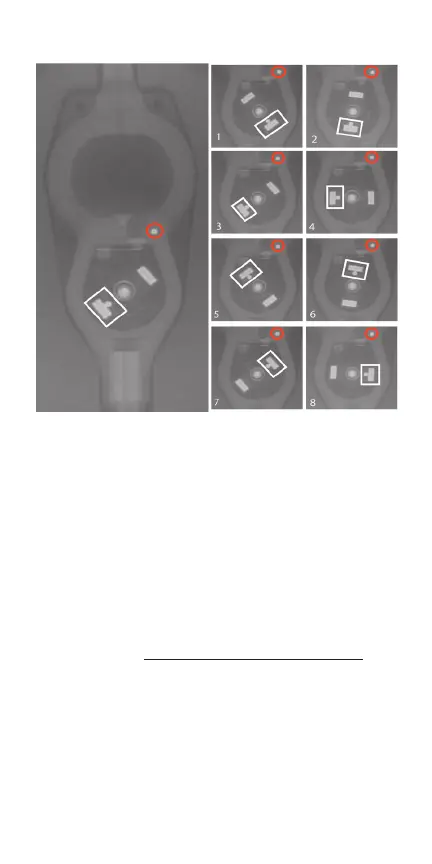

Figura 3
O número no canto inferior esquerdo de cada vista indica a Definição de desempenho
apresentada. A caixa branca mostra o indicador da definição. O círculo vermelho
indica a marca do lado direito.
Leitura da definição da válvula com a Ferramenta de referência
radiográfica
Nota: Posicione a Ferramenta de referência radiográfica alinhada contra a imagem
de radiografia.
1. Alinhe a linha central VERMELHA da válvula na referência com a linha central
na radiografia da válvula analisada. Para tal, alinhe os conectores proximal e/ou
distal da radiografia com os mesmos na referência.
2. Certifique-se de que os números ilustrativos das definições de desempenho na
referência estão orientados corretamente para visualização. Nesta orientação,
a linha marcadora vermelha do lado direito prolonga-se para a direita da linha
central VERMELHA. Isto assegura uma orientação correta da referência.
3. Alinhe o ponto central da estrutura rotativa (ER) na referência com o centro da ER
na radiografia.
4. Certifique-se de que a linha marcadora vermelha do lado direito com o ponto
vermelho está alinhada com a marca vermelha do lado direito da radiografia
(se presente).
5. A definição da válvula é determinada através da identificação da região da
referência que contém a maioria da imagem do íman com a esfera de tântalo
adjacente.
