RU— РУССКИЙ
194
1. Совместите КРАСНУЮ центральную линию клапана на верхнем слое
с центральной линией рассматриваемой рентгенограммы клапана.
Это можно выполнить путем совмещения проксимального и(или)
дистального разъемов рентгеновского изображения и этих разъемов
на верхнем слое.
2. Убедитесь, что числа на верхнем слое, который отображает
функциональные настройки, правильно ориентированы для
просмотра. В такой ориентации красная линия отметки в правой
части доходит до правой стороны КРАСНОЙ центральной линии.
Это обеспечивает правильную ориентацию верхнего слоя.
3. Совместите центральную точку вращающейся конструкции на верхнем
слое с центром вращающейся конструкции рентгеновского изображения.
4. Убедитесь, что красная линия отметки в правой части, включающая
красную точку, выровнена с отметкой в правой части рентгеновского
изображения (при наличии).
5. Настройка клапана определяется установлением области верхнего
слоя, которая содержит большую часть изображения магнита с
танталовым шариком рядом с ним.
B
D
A
E
G
C
F
E
F
(01)10381780521334
82-8859
1 cm
(10)XXXX
(01)10381780521334
82-8859
1 cm
(10)XXXX
B
D
A
E
G
C
F
E
F
(01)10381780521334
82-8859
1 cm
(10)XXXX
(01)10381780521334
82-8859
1 cm
(10)XXXX

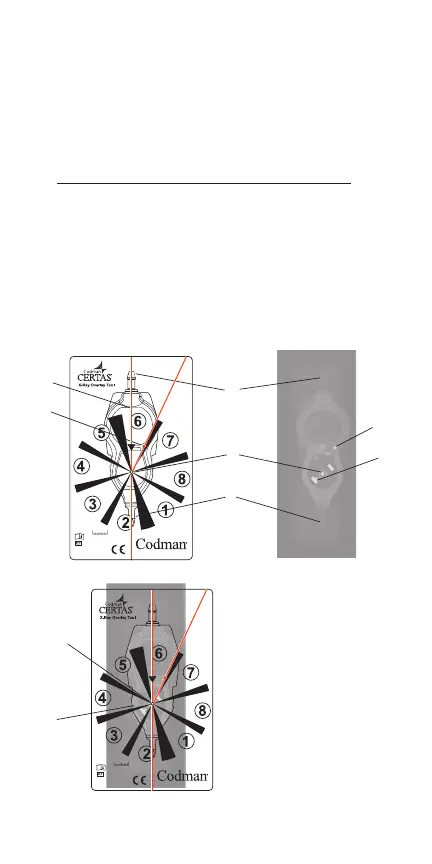

А. Проксимальный разъем
Б. Красная центральная линия
клапана
В. Отметка в правой части
Г. Красная линия отметки в
правой части
(с точкой правой части)
Д. Вращающаяся конструкция
Е. Магнит с танталовым
шариком
Ж. Дистальный разъем
Рисунок4
Б
Г
В
Е
Д
Д
Е
Ж
