SV – SVENSKA
230

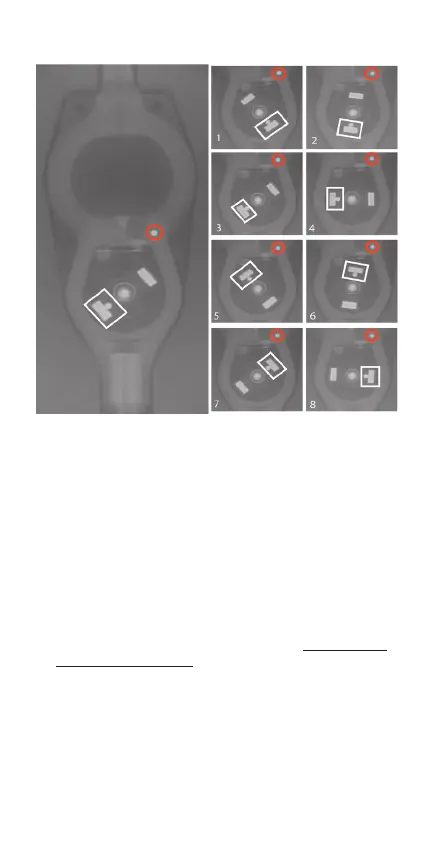

Figur 3
Siffran i det nedre vänstra hörnet i varje vy anger vilken prestandainställning
som visas. Vit ruta anger inställningsindikatorn. Röd cirkel anger den högra
markören (RHS).
Läsa av ventilinställningen med röntgenöverläggsverktyget
Obs: Positionera röntgenöverläggsverktyget pla mot röntgenbilden.
1. Rikta in den RÖDA milinjen på ventilen i överlägget mot milinjen
i röntgenbilden av ventilen. Dea kan åstadkommas genom a de
proximala och/eller distala anslutningarna i röntgenbilden riktas in mot
dem i överlägget.
2. Kontrollera a siffrorna på överlägget som anger prestandainställningarna
är korrekt orienterade för visning. I denna orientering sticker den högra
sidans markör ut till höger om den RÖDA milinjen. Dea säkerställer
korrekt överläggsorientering.
3. Rikta in rotationskonstruktionens mipunkt på överlägget med
mipunkten för rotationskonstruktionen i röntgenbilden.
4. Kontrollera a RHS-markör röda linje som innehåller den röda pricken är
inriktad mot RHS-markören på höger sida i röntgenbilden (om den finns).
5. Ventilinställningen bestäms genom identifiering av det område i
överlägget som innehåller den större delen av bilden av magneten som
har tantalkulan bredvid sig.
