Características de la tarjeta de sobremesa
19
Conectores de alimentación
La tarjeta de sobremesa dispone de dos conectores de alimentación. Consulte la Figura 11 en la
página 35 para conocer la ubicación de los conectores de alimentación.
Cabeceras de ventilador
La tarjeta de sobremesa dispone de dos cabeceras para el ventilador del chasis y una cabecera para
el ventilador del procesador. Consulte la Figura 11 en la página 35 para conocer la ubicación de las
cabeceras del ventilador.
Dispositivo contra aperturas no autorizadas del chasis
La tarjeta soporta una función de seguridad del chasis que detecta si se ha extraído la cubierta del
mismo. La función de seguridad utiliza un conmutador mecánico (no incluido) en el chasis que
puede conectarse al dispositivo contra aperturas no autorizadas del chasis en la tarjeta de
sobremesa. Consulte Figura 11
en la página 35 para conocer la ubicación de la cabecera del
dispositivo contra aperturas no autorizadas del chasis.
Suspensión para RAM (tecnología Instantly Available para PC)
PRECAUCIÓN
Para la tecnología Instantly Available para PC, la línea en espera de 5 V para la fuente de
alimentación debe ser capaz de suministrar la corriente de +5 V apropiada. De no utilizar la
corriente adecuada con esta función, la fuente de alimentación y/o la funcionalidad ACPI S3 de
estado de reposo podrían sufrir daños.
La tecnología Instantly Available para PC permite que la tarjeta entre en el estado de reposo S3 de
ACPI (Suspensión para RAM). Mientras está en el estado de reposo S3, parecerá que el equipo está
desconectado. Cuando se indique mediante un dispositivo o evento de activación, el sistema
volverá rápidamente a su último estado de activación conocido.
El indicador de estado de reposo de la tarjeta de sobremesa, que aparece en la Figura 2, se enciende
cuando el sistema se encuentra en espera. Esto incluye los módulos de memoria y los conectores de
bus PCI, incluso cuando el equipo parece estar desconectado.
Si el sistema tiene un LED de alimentación de dos colores en el panel frontal, el estado de reposo
se indicará cuando el color del LED se vuelve ámbar.
OM16287

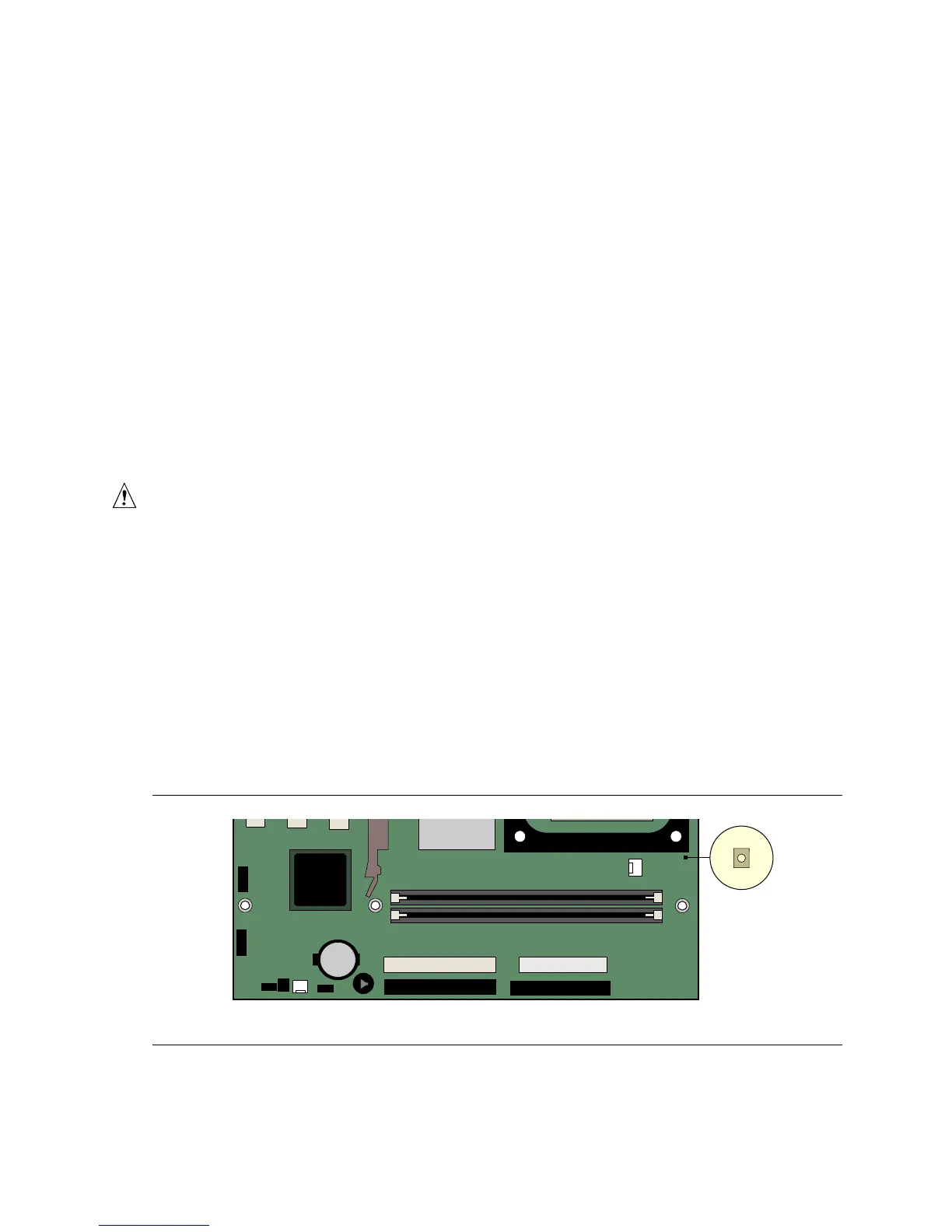

Figura 2. Ubicación del indicador de alimentación en espera
