Conexión de cabeceras internas

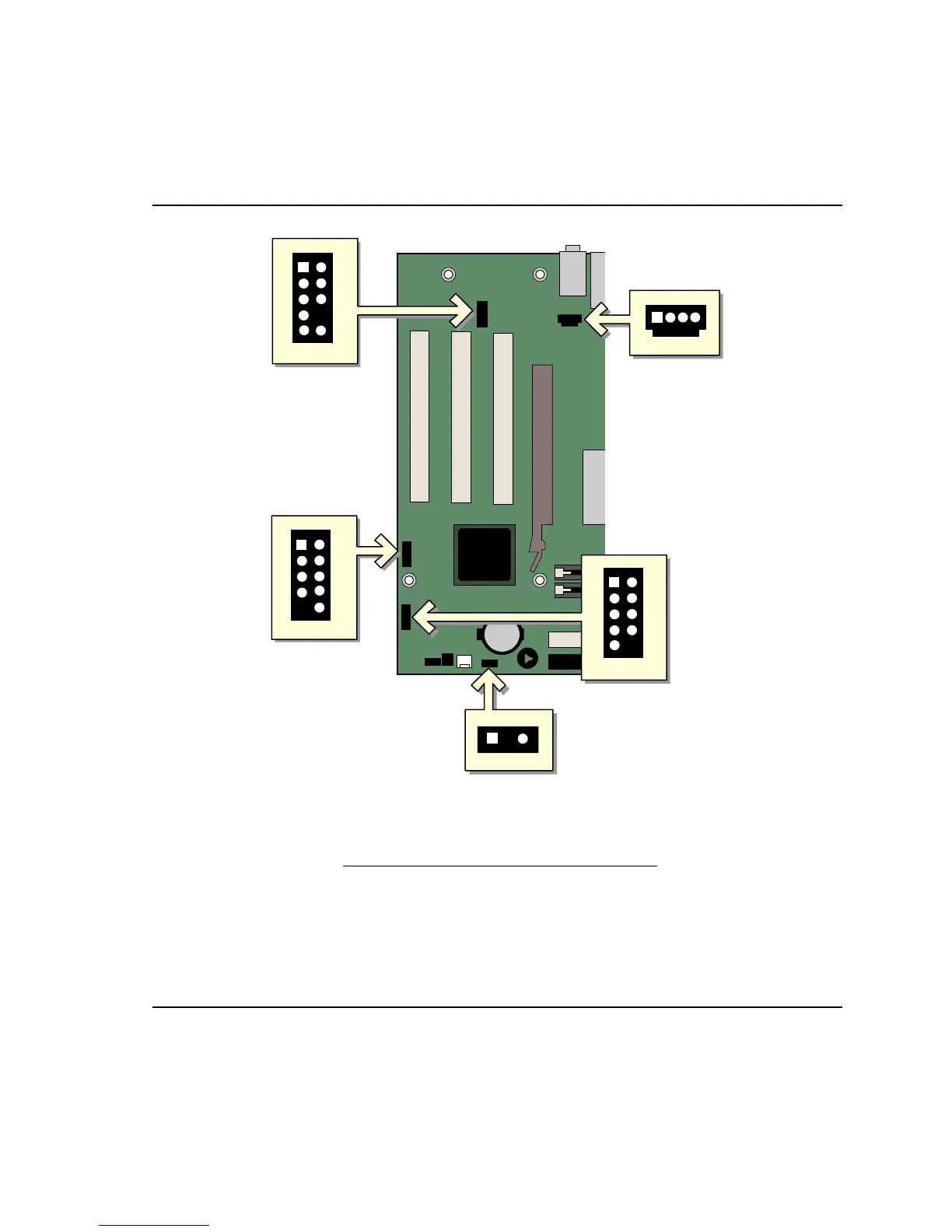

La Figura 10 muestra las cabeceras de USB 2.0, el indicador LED de alimentación, el panel frontal
y la solución de audio.
OM16293
2
1
3
4
5
6
7
10
B
J9F2
8
C
1
3
J8H3
A
2
1
3
4
5
6
7
10
J8A1
9
2
1
3
4
5
6
7
9
8
J9G1
D
E
J6B1
Componente Descripción
A Audio de panel frontal
B Entrada de CD
C Panel frontal
D Indicador LED de
alimentación del panel
frontal
E USB 2.0 del panel frontal
Figura 10. Cabeceras internas
